APERTO

OPEN

AUS-STELLUNG

OUVERT

ABIERTO

BIANCO

WHITE

WEISS

BLANC

BLANCO

90°

NOTE GENERALI:

GENERAL REMARKS:

ALLGEMEINE HINWEISE:

REMARQUES GENERALES:

NOTAS GENERALES

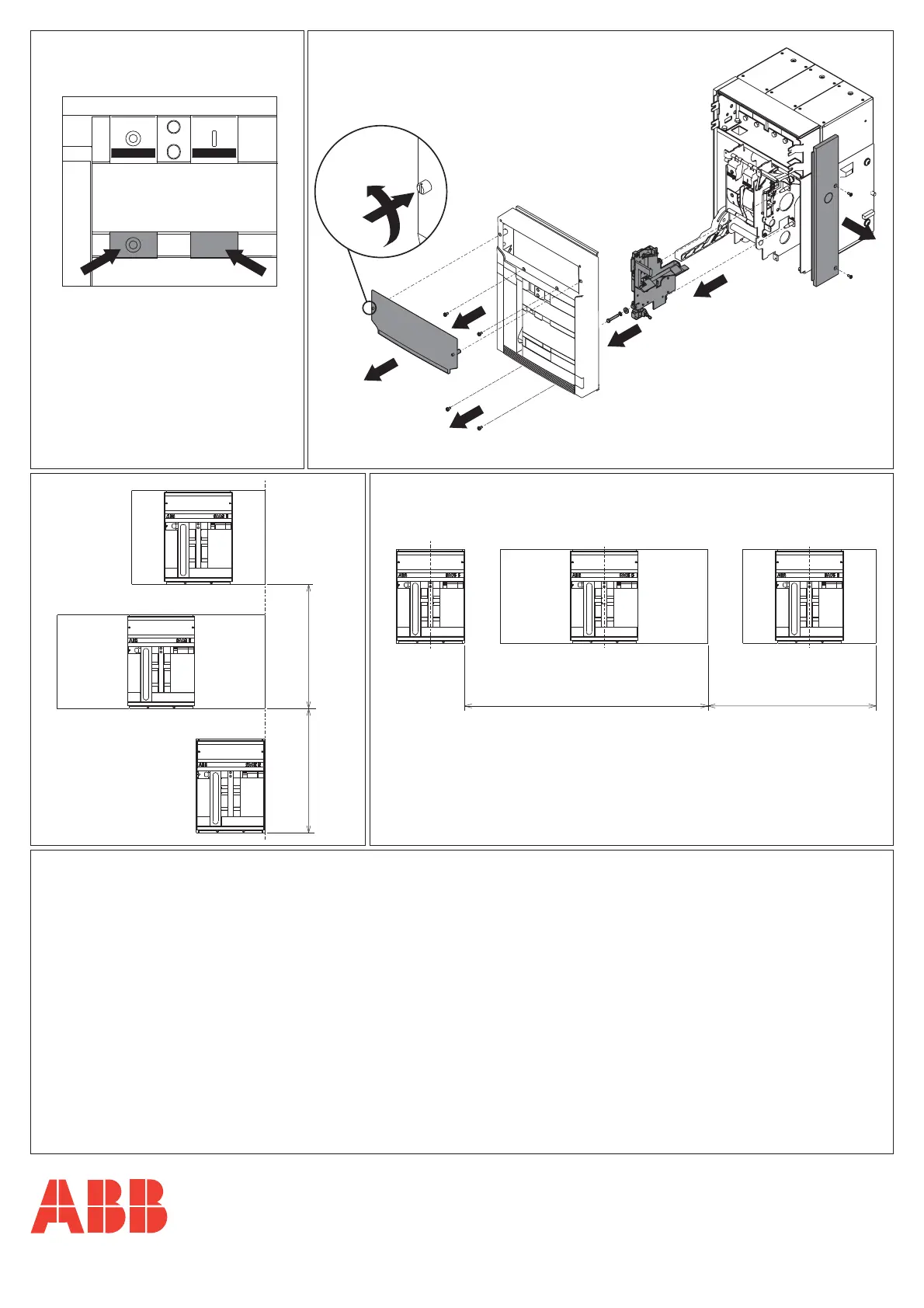

- Per interblocchi orizzontali far passare i cavi sotto le parti fisse (vedi fig. O), mantenendo lo stesso schema di collegamento illustrato per l'interblocco verticale.

- Nel fissare i cavi flessibili agli interruttori ridurre al minimo il numero delle curve (somma curve max 360°).

- Assicurarsi che la forma data ai cavi non possa essere modificata dopo la regolazione.

- For horizontal interlocks, pass the cables under the fixed parts (see fig. O), following the same connection layout shown for the vertical interlock.

- When attaching flexible cables to circuit-breakers, reduce the number of curves as much as possible (maximum sum of curves 360°).

- Ascertain that the shape given to cables cannot be changed after the adjustment.

- Bei waagrechten Verriegelungen die Kabel unter den festen Teilen durchfüren (siehe Abb. O); hierbei dem Anschlußplan für die vertikalen Verriegelungen folgen.

- Bei der Befestigung der flexiblen Kabel an den Schaltgeräten die Anzahl von Kurven auf ein Minimum beschränken (Summer der Kurven max. 360°).

- Sicherstellen, daß die den Kabeln gegebene Form nicht nach der Einstellung verändert werden kann.

- Pour des interverrouillages horizontaux, faire passer les câbles sous les parties fixes (cf. fig. O), en maintenant le même schéma de raccordement que celui illustré pour

l’interverrouillage vertical.

- Lorsqu’on fixe les câbles flexibles sur les disjoncteurs, réduire au minimum le nombre de coudes (somme des coudes 360° maxi).

- S’assurer que la forme donnée aux câbles ne peut pas être modifiée après le réglage.

- Para enclavamientos horizontales, hacer pasar los cables bajo las partes fijas (ver la fig.O), manteniendo el mismo esquema de conexión ilustrado para el enclavamiento vertical.
