ASRock G31M-GS / G31M-S Motherboard
EnglishEnglish
EnglishEnglish
English

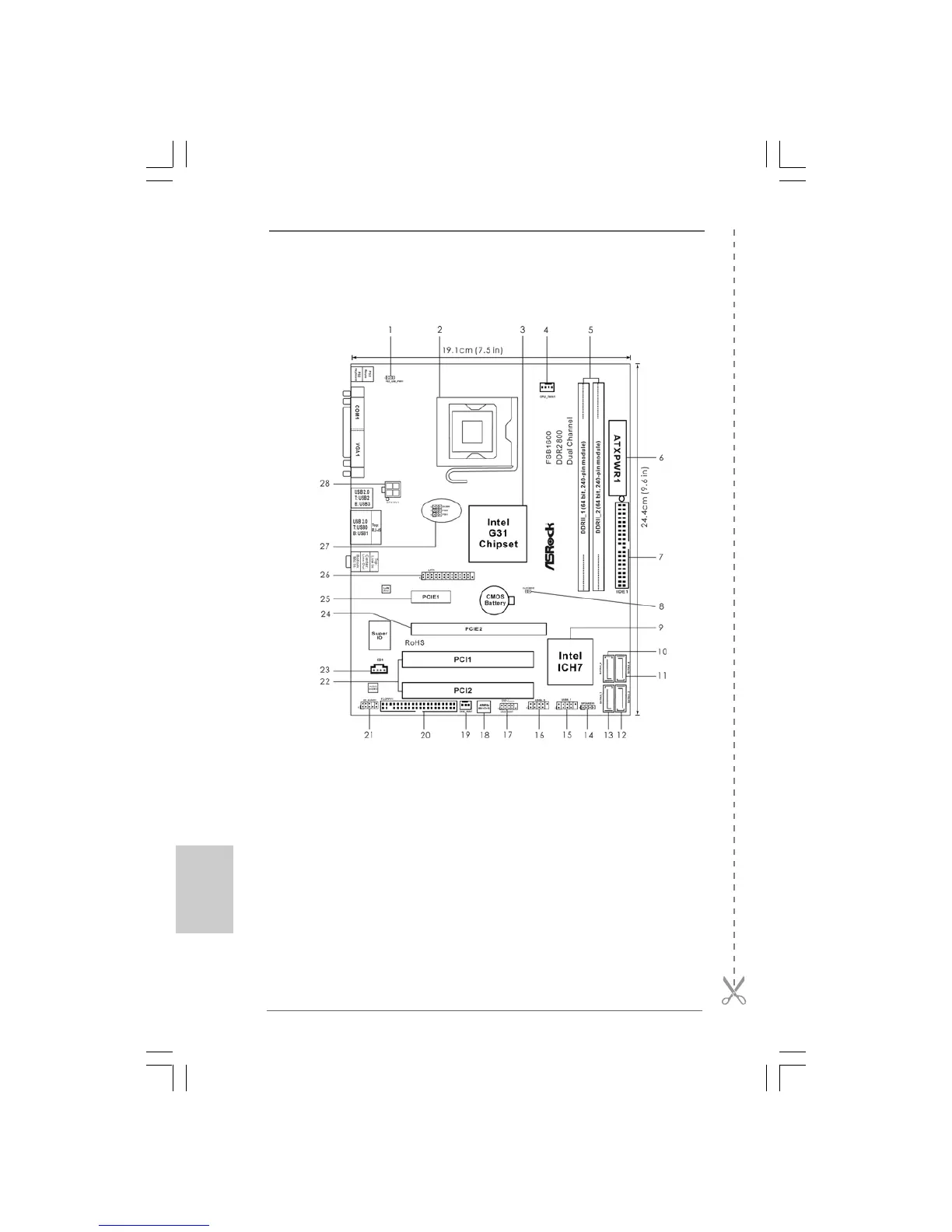

Motherboard LayoutMotherboard Layout
Motherboard LayoutMotherboard Layout
Motherboard Layout
1 PS2_USB_PWR1 Jumper 15 USB 2.0 Header (USB6_7, Blue)
2 775-Pin CPU Socket 16 USB 2.0 Header (USB4_5, Blue)
3 North Bridge Controller 17 System Panel Header (PANEL1, Orange)
4 CPU Fan Connector (CPU_FAN1) 18 BIOS SPI Chip
5 2 x 240-pin DDR2 DIMM Slots 19 Chassis Fan Connector (CHA_FAN1)
(Dual Channel: DDRII_1, DDRII_2; Yellow) 20 Floppy Connector (FLOPPY1)
6 ATX Power Connector (ATXPWR1) 21 Front Panel Audio Header
7 IDE1 Connector (IDE1, Blue) (HD_AUDIO1, Lime)
8 Clear CMOS Jumper (CLRCMOS1) 22 PCI Slots (PCI1- 2)
9 South Bridge Controller 23 Internal Audio Connector: CD1 (Black)
10 Third SATAII Connector (SATAII_3; Orange) 24 PCI Express x16 Slot (PCIE2)
11 Fourth SATAII Connector (SATAII_4; Orange) 25 PCI Express x1 Slot (PCIE1)
12 Secondary SATAII Connector (SATAII_2; Red) 26 Print Port Header (LPT1, Purple)
13 Primary SATAII Connector (SATAII_1; Red) 27 OC 800 / FSB0 / FSB1 Jumper
14 Chassis Speaker Header (SPEAKER 1, 28 ATX 12V Connector (ATX12V1)
Purple)
