POKYNY PRO INSTALATÉRY

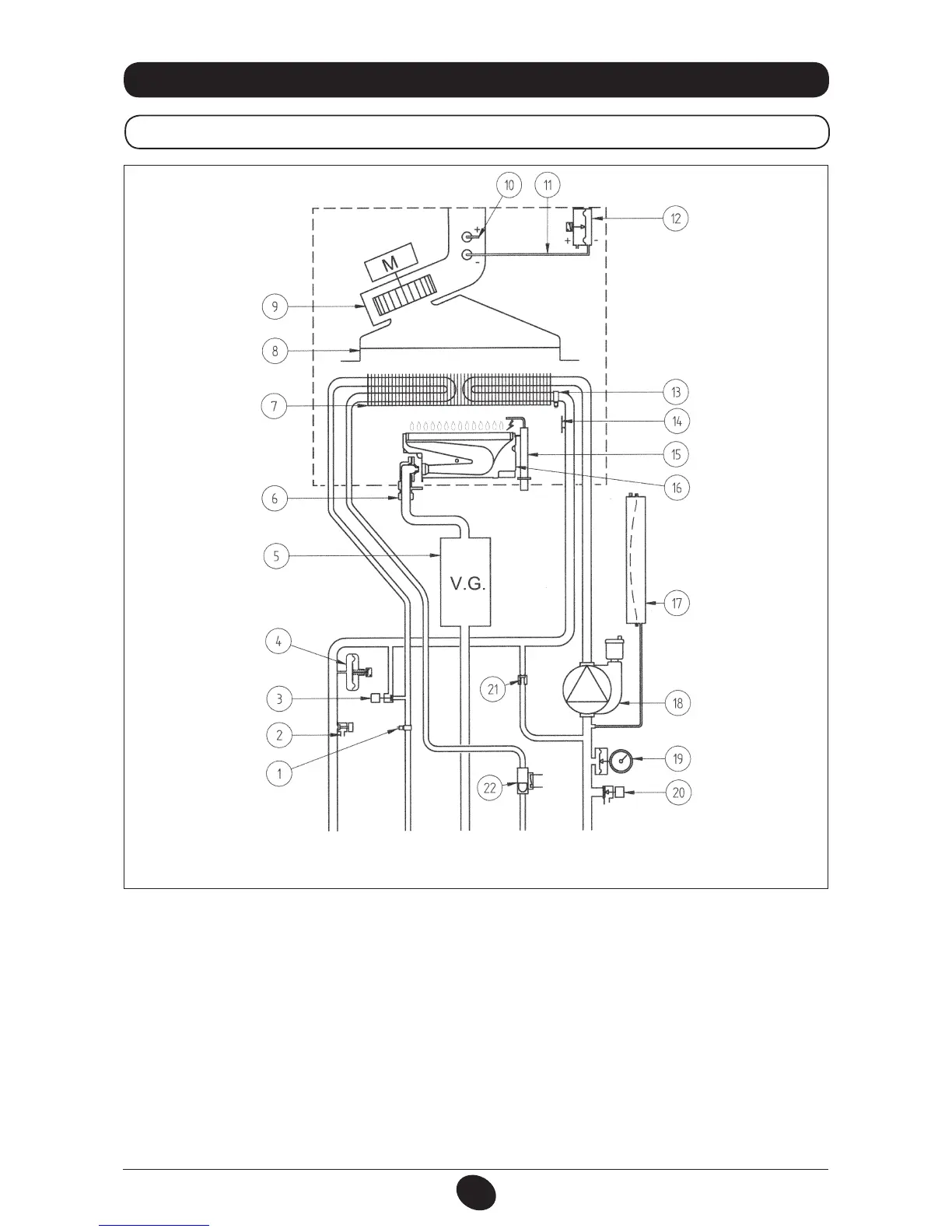

29. FUNKČNÍ SCHÉMA OKRUHŮ
24 F
Obrázek 17
Výstup do
topení
Výstup
TUV
Plyn Vstup
TUV
Zpátečka
topení
CG_2110 / 0902_0607
Legenda:
1 Sonda NTC TUV
2 Vypouštěcí kohout kotle
3 Napouštěcí kohout kotle
4 Hydraulický spínač tlaku
5 Plynová armatura
6 Plynová rampa s tryskami
7 Primární výměník
8 Sběrač spalin
9 Ventilátor
10 Měřící hrdlo přetlaku
11 Měřící hrdlo podtlaku
12 Manostat
13 Sonda NTC topení
14 Bezpečnostní termostat
15 Zapalovací /kontrolní elektroda
16 Hořák
17 Expanzní nádoba
18 Čerpadlo separátorem vzduchu
19 Manometr
20 Pojistný ventil
21 Automatický by-pass
22 Čidlo přednosti TUV

Baxi Mainfour 24-24F Specifications

General

Model	Mainfour 24-24F
Category	Boiler
Output	24 kW
Mounting	Wall-mounted
Fuel Type	Natural Gas
Dimensions (H x W x D)	700 x 400 x 300 mm
DHW Output	24 kW
ErP Heating Efficiency Class	A
ErP Water Heating Efficiency Class	A
NOx Class	5
Domestic Hot Water Flow Rate at 35°C Rise	9.8 l/min
Max Gas Rate	2.73 m³/h
Central Heating Flow Temperature Range	30-80°C
