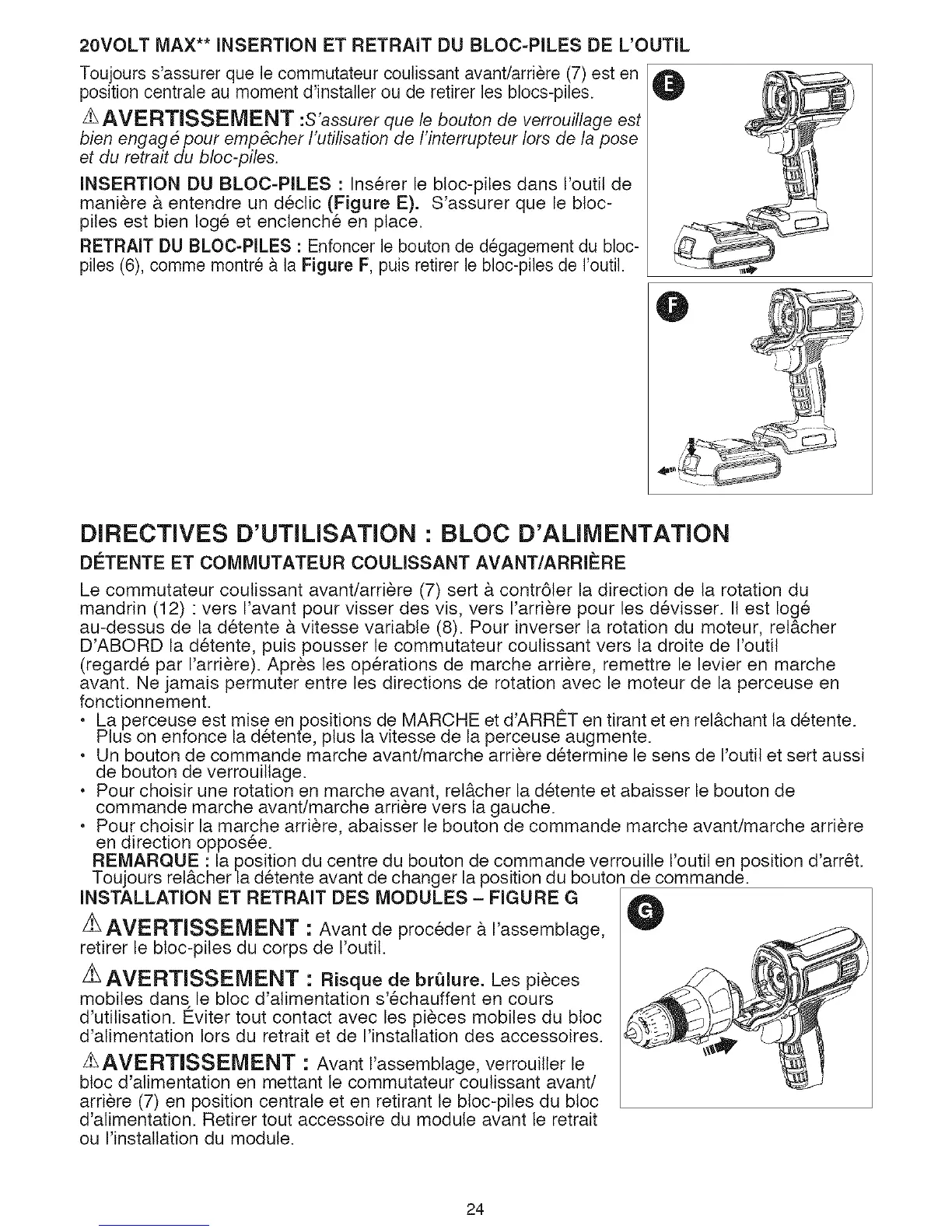

20VOLT MAX** INSERTION ET RETRAIT DU BLOC-PILES DE L'OUTIL
Toujours s'assurer que le commutateur coulissant avant/arri_re (7) est en
position centrale au moment d'instalier ou de retirer les blocs-piles.
zLAVERTISSEMENT :S'assurer que le bouton de verrouillage est
bien engage pour emp_cher I'utilisation de I'interrupteur Iors de la pose
et du retrait du bloc-piles.
INSERTION DU BLOC-PILES : Ins6rer le bloc-piles dans I'outit de
mani_re & entendre un d6ctic (Figure E). S'assurer que le bloc-
piles est bien log6 et enclench_ en place.
RETRAIT DU BLOC-PILES : Enfoncer le bouton de d6gagement du bloc-
piles (6), comme montr6 & la Figure F, puis retirer le bloc-piles de I'outil.
DIRECTIVES D'UTILISATION • BLOC D'ALIMENTATION
DI_TENTE ET COMMUTATEUR COULISSANT AVANT/ARRII_RE
Le commutateur coulissant avant/arri_re (7) sert & contr61er la direction de la rotation du
mandrin (12) : vers I'avant pour visser des vis, vers I'arriere pour les d_visser. It est log6
au-dessus de la d6tente & vitesse variable (8). Pour inverser la rotation du moteur, rel&cher
D'ABORD la d6tente, puis pousser le commutateur coulissant vers la droite de l'outil
(regard6 par I'arri_re). Apres les op6rations de marche arri_re, remettre le levier en marche
avant. Ne jamais permuter entre les directions de rotation avec le moteur de la perceuse en
fonctionnement.
• La perceuse est mise en positions de MARCHE et d'ARRET en tirant et en rel&chant la d6tente.
Plus on enfonce la d6tente, plus la vitesse de la perceuse augmente.
• Un bouton de commande marche avant/marche arriere d6termine le sens de I'outil et sert aussi
de bouton de verrouiltage.
• Pour choisir une rotation en marche avant, rel&cher la d6tente et abaisser le bouton de
commande marche avant/marche arri_re vers la gauche.
• Pour choisir la marche arriere, abaisser le bouton de commande marche avant/marche arriere
en direction oppos6e.
REMARQUE : la position du centre du bouton de commande verrouille I'outil en position d'arr_t.
Toujours rel&cher la d6tente avant de changer la position du bouton de commande.
INSTALLATION ET RETRAIT DES MODULES - FIGURE G
Z_AVERTISSEMENT : Avant de proc6der & I'assemblage,
retirer le bloc-piles du corps de I'outit.
Z_AVERTISSEIVIENT : Risque de br_lure. Les pi_ces
mobiles dans le bloc d'alimentation s'6chauffent en cours
d'utitisation. Eviter tout contact avec les pi_ces mobiles du bloc
d'alimentation Iors du retrait et de I'installation des accessoires.
Z_AVERTISSEIVlENT : Avant I'assembtage, verrouiller le
bloc d'alimentation en mettant le commutateur coulissant avant/
arri_re (7) en position centrale et en retirant le bloc-piles du bloc
d'alimentation. Retirer tout accessoire du module avant le retrait
ou I'installation du module.
