4.3 바퀴 조립 및 분해
분해: 잠금 레버를 당긴 다음 «CLOSE» 위치(a)에서 «OPEN» 위치(b)
로 바꿉니다. 손으로 조정 나사를 느슨하게 풀고 바퀴를 제거합니다.
조립: 바퀴 축을 포크 드롭아웃(앞바퀴) 또는 프레임 드롭아웃(뒷바퀴)
에 삽입하고 잠금 레버를 OPEN 위치에 놓습니다. 조정 나사를 가볍게
맞춥니다. 레버를 닫습니다. 즉, «CLOSE» 위치로 바꿉니다.
경고:
잠금 레버는 센 힘을 가해야만 잠글 수 있어야 합니다.
다른 경우에는 너트를 세게 체결해야 합니다. 레버가 쉽게
들어갈 경우 적절히 체결되지 않은 것을 나타내므로 그에 따라
클램핑 너트를 다시 조정해야 합니다.
뒷바퀴 제거 시 시프팅 케이블 분리
CRUISE의 경우 뒷바퀴가 프레임에 너트로 고정되어 있습니다.
뒷바퀴를 제거하기 전에 시프팅 케이블을 분리해야 합니다.

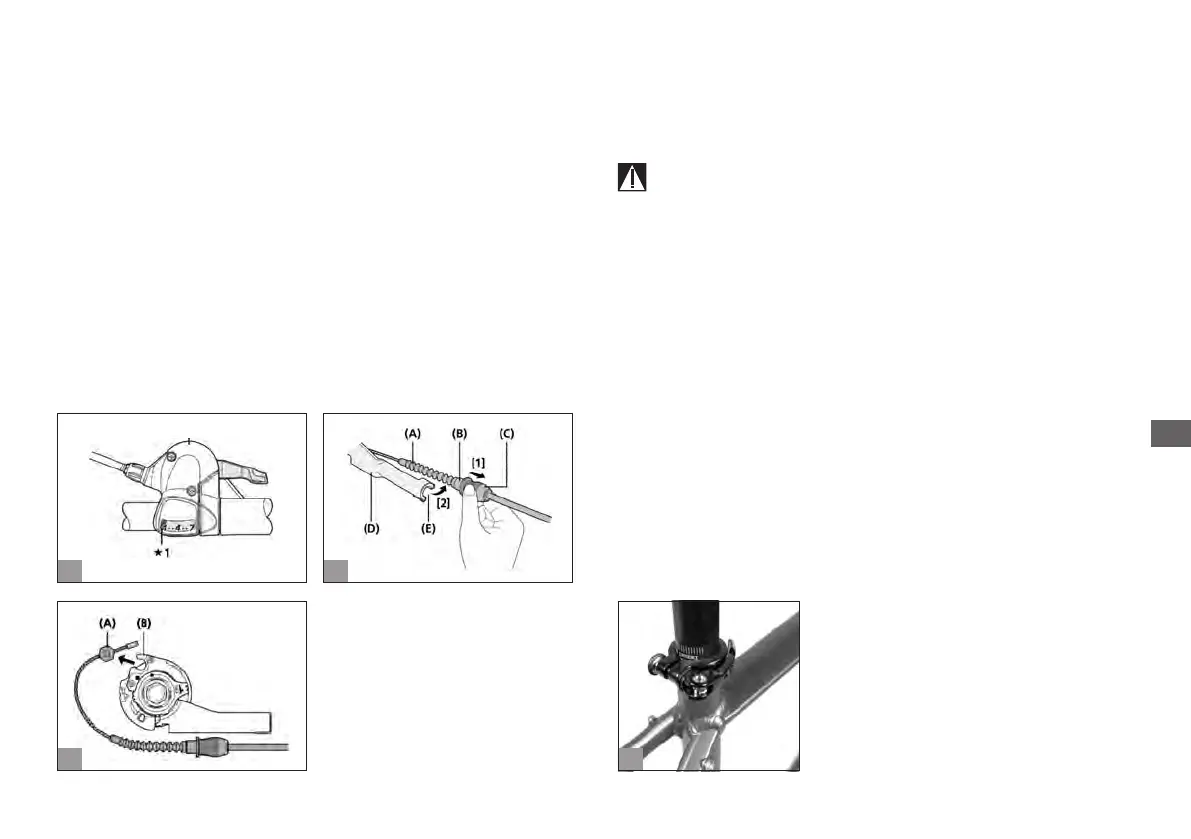

1. 시프팅 레버를 1에 놓습니다(a).
2. 고무 커버를 잡고 카세트 조인트의 바깥쪽 케이스 홀더 섹션에서
바깥쪽 케이스 홀더를 잡아 당깁니다(b1). 브래킷 틈에서 안쪽
케이블의 러버 벨로우 부분을 빼냅니다(b2). 이때 러버 벨로우가
손상되지 않도록 주의하십시오.
3. 카세트 조인트 풀리에서 케이블 고정 볼트를 제거합니다(c).
4.4 시트 높이
높이 구성: 시트포스트를 시트 튜브에 놓습니다. 원하는 높이가 되면
시트 클램프 레버(Cruise) 또는 나사(M-Bike)를 다시 체결합니다.
경고: 이때 최소 높이 마크가 보이지 않습니다. 안전성을
보장하려면 시트포스트를 시트 튜브에 깊숙이 삽입해야 합니다.
