Cavus SNPBF User Manual

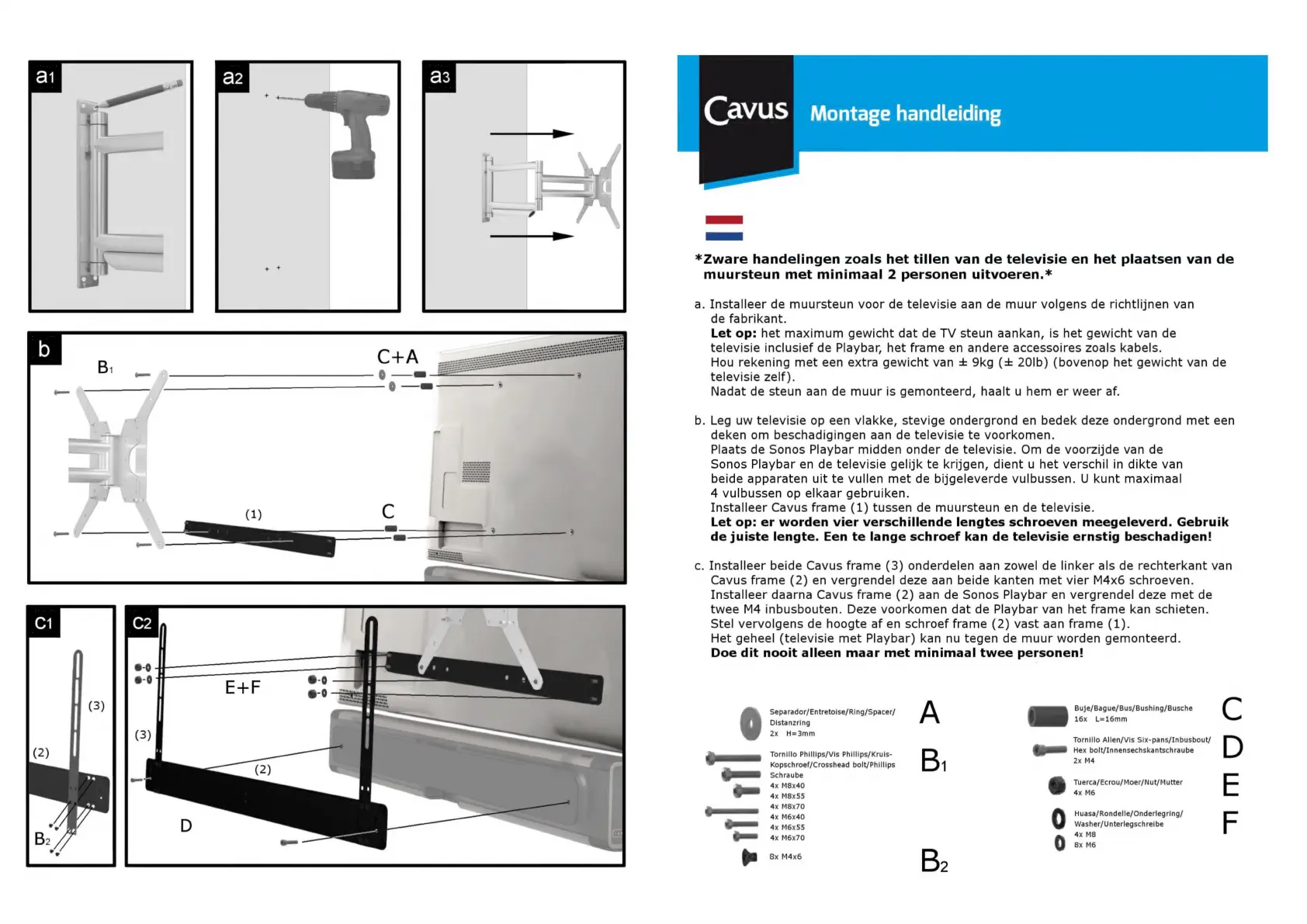

Cavus Montage handleiding
*Zware handelingen zoals het tillen van de televisie en het plaatsen van de
muursteun met minimaal 2 personen uitvoeren.*
a. Installeer de muursteun voor de televisie aan de muur volgens de richtlijnen van
de fabrikant.
Let op: het maximum gewicht dat de TV steun aankan, is het gewicht van de
televisie inclusief de Playbar, het frame en andere accessoires zoals kabels.
Hou rekening met een extra gewicht van + 9kg (+ 20lb) (bovenop het gewicht van de
televisie zelf).
Nadat de steun aan de muur is gemonteerd, haalt u hem er weer af.
b. Leg uw televisie op een vlakke, stevige ondergrond en bedek deze ondergrond met een
deken om beschadigingen aan de televisie te voorkomen.
Plaats de Sonos Playbar midden onder de televisie. Om de voorzijde van de
Sonos Playbar en de televisie gelijk te krijgen, dient u het verschil in dikte van
beide apparaten uit te vullen met de bijgeleverde vulbussen. U kunt maximaal
4 vulbussen op elkaar gebruiken.
Installeer Cavus frame (1) tussen de muursteun en de televisie.
Let op: er worden vier verschillende lengtes schroeven meegeleverd. Gebruik
de juiste lengte. Een te lange schroef kan de televisie ernstig beschadigen!
ns
nn
nan...
eee
nm...
eee
anna.
eres
on...
c. Installeer beide Cavus frame (3) onderdelen aan zowel de linker als de rechterkant van
Cavus frame (2) en vergrendel deze aan beide kanten met vier M4x6 schroeven.
Installeer daarna Cavus frame (2) aan de Sonos Playbar en vergrendel deze met de
twee M4 inbusbouten. Deze voorkomen dat de Playbar van het frame kan schieten.
Stel vervolgens de hoogte af en schroef frame (2) vast aan frame (1).
Het geheel (televisie met Playbar) kan nu tegen de muur worden gemonteerd.
Doe dit nooit alleen maar met minimaal twee personen!
Separador/Entretoise/Ring/Spacer/ A Buje/Bague/Bus/Bushing/Busche
Distanzring
16x
L=16mm
2X H=3mm
Tornillo Allen/Vis Six-pans/Inbusbout/
Tornillo Phillips/Vis Phillips/Kruis- Yu Hex bolt/Innensechskantschraube
Kopschroef/Crosshead bolt/Phillips 1 2x M4
Schraube
Tuerca/Ecrou/Moer/Nut/Mutter
4x M6
4x M8x40
4x M8x55
4x M8x70
4x M6x40 0 Huasa/Rondelle/Onderlegring/
FM OO OO
4x M6x55 Washer/Unterlegschreibe
4x M6x70 4x M8
8x M6
8x M4x6 B-
z iil d ©
