CLAGE
CS
139

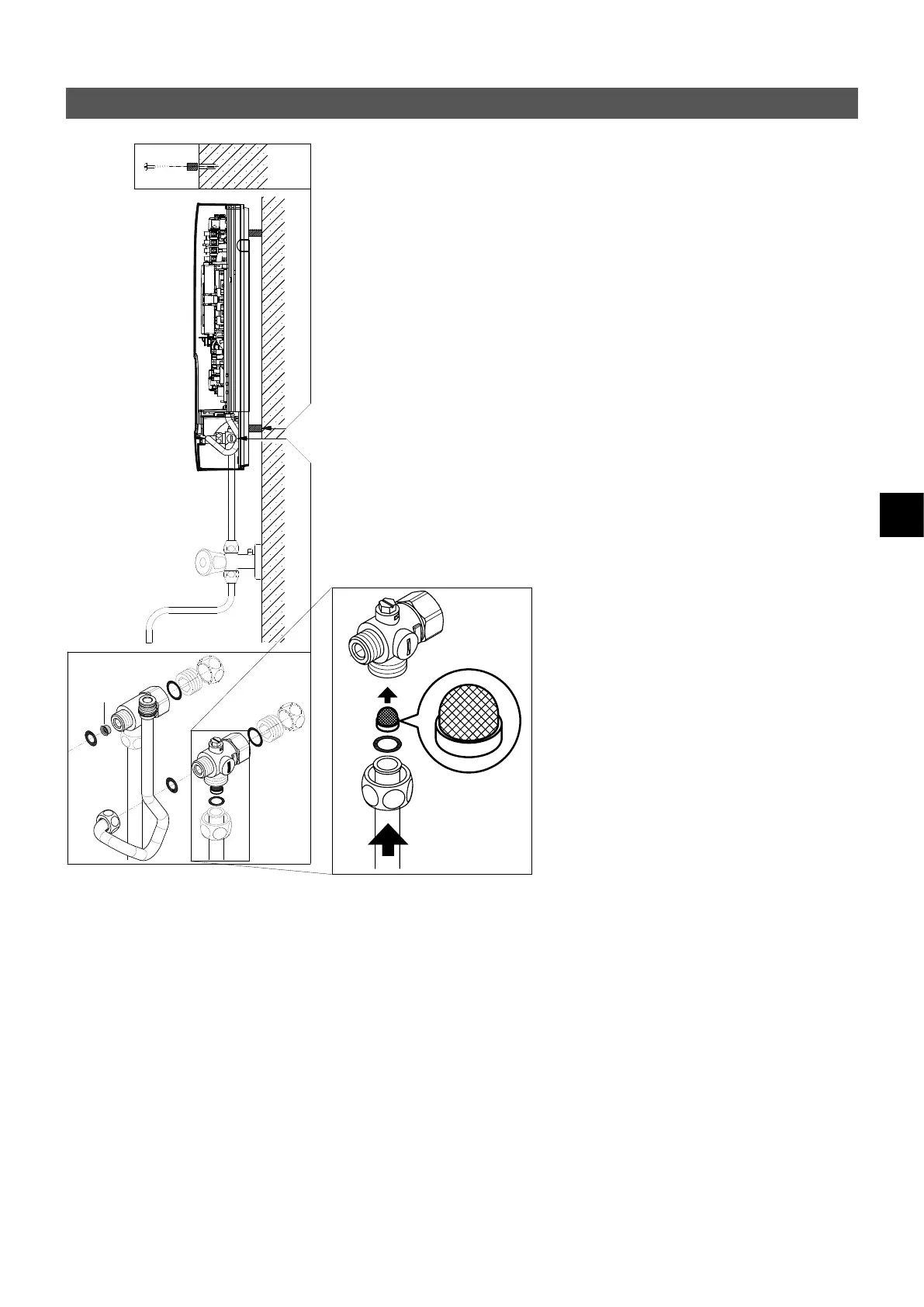

5. Montáž na omítku
D
Upozornění: Převlečné matice utáhněte přiměřeně tak, abyste dosáhli požadované
těsnosti, aniž by došlo k poškození armatury, baterie nebo potrubí.
Při montáži na stěnu musíte sešroubovat závitovou vsuvku ½palce a těsnění ½palce s
převlečnou maticí ½palce přípojky teplé a studené vody. Obě záslepky ½palce bočních
vývodů přípojky teplé a studené vody musíte odstranit a přišroubovat k otevřenému
konci závitové vsuvky. Vsuňte regulátor objemu průtoku vody »D« do připojovací
tvarovky pro teplou vodu. Tvarovky pro teplou a studenou vodu je nutno našroubovat
⅜palcovými těsněními na ⅜palcové převlečné matky trubky na přívodu a výstupu pří-
stroje.
Při montáži na stěnu je vhodné instalovat přístroj pomocí dodaných distančních pod-
ložek podle výkresu vedle na správnou vzdálenost od stěny. Přitom pamatujte, že jsou
používány i oba upevňovací otvory v dolní části připojení potrubí.
Strana trubky s lemem musí být přišroubována převlečnou maticí ½palce a těsněním
½palce k bočním výstupům ½palce připojovací tvarovky teplé a studené vody.
Nakonec musíte tupým předmětem vylomit otvory pro trubky v krytu!
