4. Inštalácia

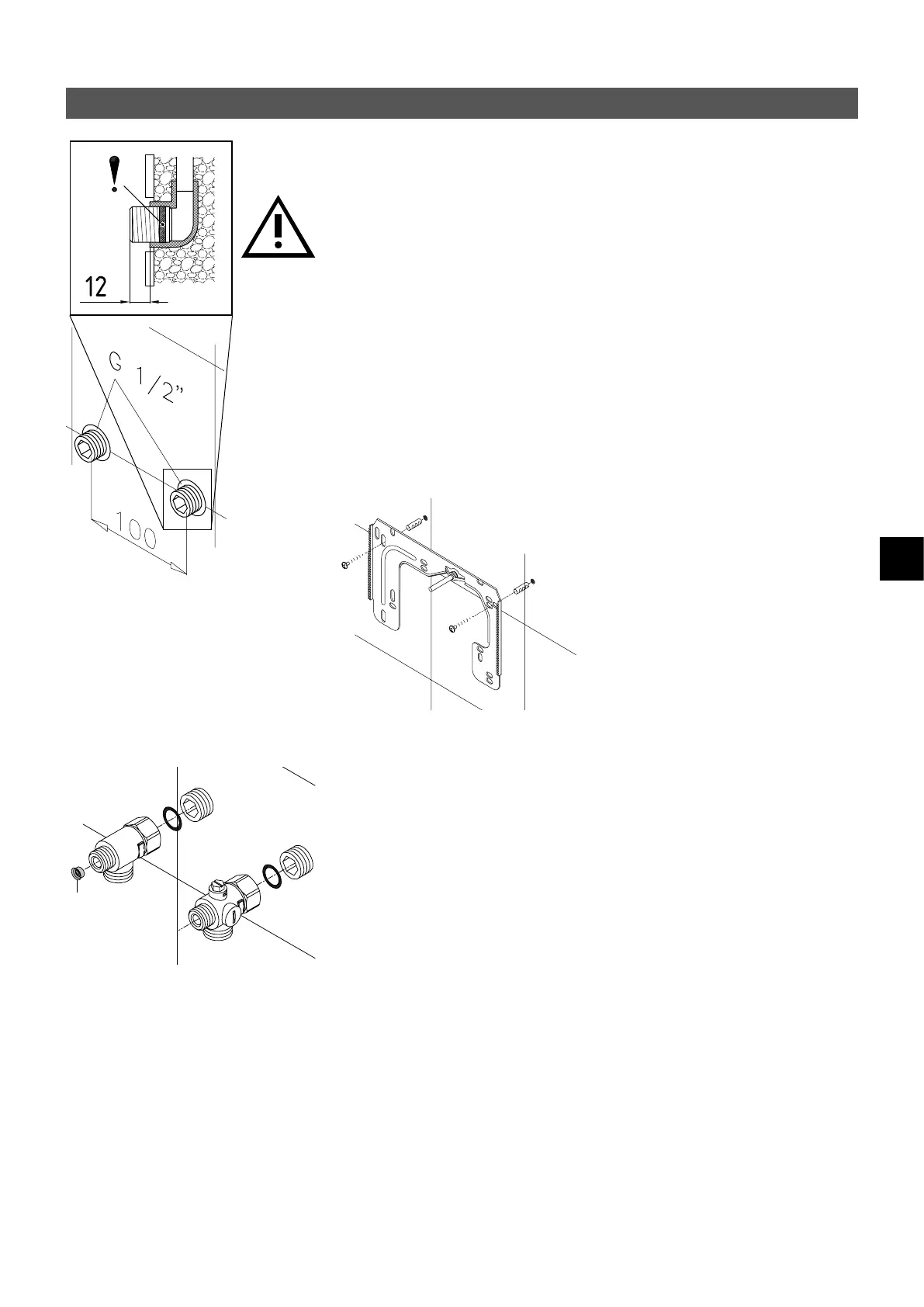

Upozornění: Pokud montujete tento průtokový ohřívač výměnou za jiný výrobek,
nemusíte zpravidla vrtat žádné nové otvory pro nástěnný držák, bod 2 tedy odpadá.
Přívody vody před instalací důkladně propláchněte, abyste odstranili nečistoty z
potrubí.
1. Našroubujte do obou nástěnných přípojek závitovou vsuvku použitím klíče na vnitřní
šestihran 12 mm. Přitom musíte do závitu kompletně našroubovat těsnění. Přesah
závitové vsuvky musí být po dotažení 12–14 mm.
2. Přidržte dodanou montážní šablonu na stěně a orientujte ji tak, aby byly otvory v
šabloně správně přizpůsobeny přípojkám. Označte umístění otvorů podle šablony a
vyvrtejte je vrtákem 6 mm. Vložte dodané hmoždinky.
3. Otvorte zariadenie. Za týmto účelom potiahnite kryt nadol a uvoľnite stredovú
skrutku krytu. Opatrne nadvihnite kryt, vytiahnite zástrčku z ovládacieho panela a
poznačte si polohu zástrčky.
4. Uvolněte upevňovací matku nástěnného držáku, odejměte nástěnný držák a
našroubujte jej na stěnu. Hranu obkladů nebo nerovnosti lze vyrovnat až do výše
30 mm pomocí dodaných distančních podložek. Distanční podložky se montují mezi
stěnu a držák.
Montáž držiaka na stenu
• Zasuňte regulátor prietoku »D« do prípojky na teplú vodu. Tesniaci krúžok musí byť
viditeľný.
D
Poznámka: Prepojovacie matice dotiahnite mierne, aby ste dosiahli potrebnú tesnosť
bez poškodenia armatúr alebo potrubí.
• Pripojte spojku so studenou vodou s prevlečnou maticou a ½palcovým tesnením k
prípojke so studenou vodou, ako je to znázornené.
• Zaskrutkujte pripojovací kus horúcej vody s prevlečnou maticou a ½palcovým tes-
nením na pripojenie horúcej vody.
Nainštalujte vodovodné armatúry
studený
teplý
