Cub Cadet BC2090 User Manual

46

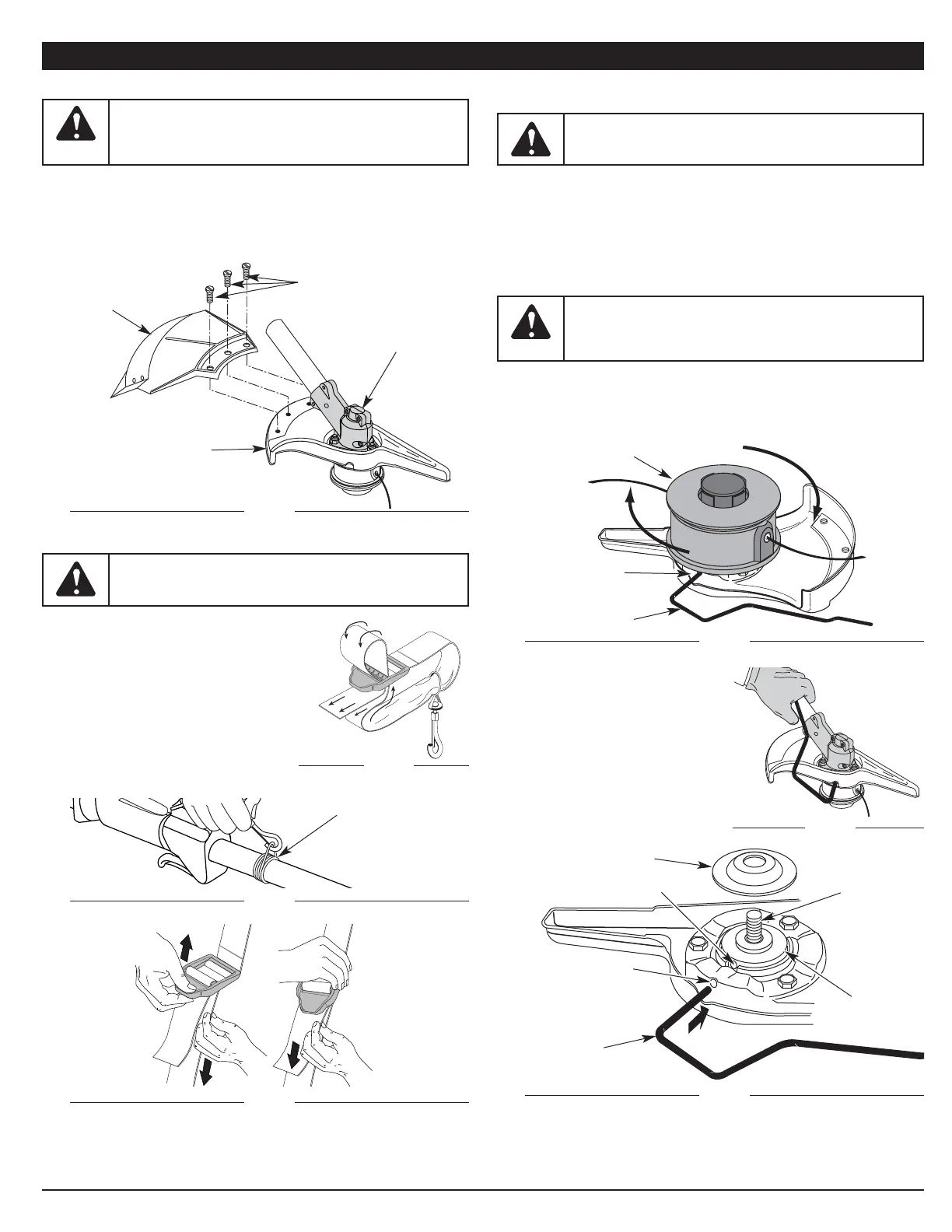

INSTALACIÓN DEL ARNÉS
1. Pase la correa a través del centro de la
hebilla.
2. Pase la correa sobre la barra transversal
y hacia abajo a través de la ranura de la
hebilla (Fig. 5).
3. Coloque el arnés por encima de su
cabeza y sobre su hombro. Abroche en
el adaptador de apoyo (Fig. 6).
4. Ajuste la longitud de acuerdo a la medida
del operador. Hale de la orejeta para
alargarlo y hale de la correa para
acortarlo (Fig. 7).
REMOCIÓN E INSTALACIÓN DEL PROTECTOR ACCESORIO DE CORTE
Saque el protector accesorio de corte cuando use la unidad como
cortador de malezas
Saque el protector accesorio de corte del montaje del protector retirando
los tres (3) tornillos con un destornillador de vástago plano (Fig. 4). Guarde
las piezas para usarlas en el futuro.
INSTRUCCIONES DE ENSAMBLE
Fig. 7
Adaptador de apoyo
Fig. 6
Fig. 5
Instale el protector accesorio de corte cuando use la unidad como
recortador de césped.
Instale el protector accesorio de corte en el montaje del protector insertando
3 tornillos en el montaje del protector. Ajuste bien con un destornillador de
vástago plano (Fig. 4).
REMOCIÓN DEL ACCESORIO DE CORTE E INSTALACIÓN DE LA
CUCHILLA DE CORTE
NOTA: Para facilitar la remoción o la instalación de la cuchilla de corte,
coloque la unidad sobre el suelo o sobre un banco de trabajo.
Remoción del protector accesorio de corte
Lea Remoción e Instalación del Protector Accesorio de Corte.
Remoción del accesorio de corte
1. Alinee el orificio del buje del eje con la ranura de la varilla de cierre e
inserte la varilla de cierre en el orificio del buje del eje (Fig. 10).
(3) Tornillos
Protector
accesorio de corte
Montaje del
protector
Bastidor del
engranaje
Fig. 4
2. Sostenga la varilla de cierre en su
lugar junto al brazo de la unidad
(Fig. 9).
3. Mientras sostiene la varilla de cierre,
saque el accesorio de corte girando
en sentido horario hacia afuera del eje
de salida (Fig. 8). Guarde el accesorio
de corte para su uso futuro.
NOTA: El retén de la cuchilla debajo
del accesorio de corte se
utilizará cuando instale la
cuchilla de corte.
Fig. 9
ADVERTENCIA: El protector accesorio de corte NO debe
estar instalado cuando use la unidad con una cuchilla. Saque
el protector accesorio de corte antes de sacar o instalar la
cuchilla.
ADVERTENCIA: Use siempre el arnés para el hombro
cuando use la cuchilla de corte a fin de evitar graves lesiones
personales.
ADVERTENCIA: Para evitar graves lesiones personales, el
protector accesorio de corte DEBE estar instalado en todo
momento cuando use la unidad como recortador de césped.
ADVERTENCIA:
El bastidor del engranaje se calienta
mucho con el uso y puede causar lesiones al operador. Cuando
la unidad se apaga, permanece caliente durante un rato. No
toque el bastidor del engranaje hasta que se haya enfriado.
Fig. 8
Accesorio de corte
Ranura de la varilla
de cierre
Varilla de cierre
Orificio del buje del eje
Ranura de la varilla
de cierre
Buje del eje
de salida
Varilla de
cierre
Eje de salida
Fig. 10
Retén de la cuchilla
