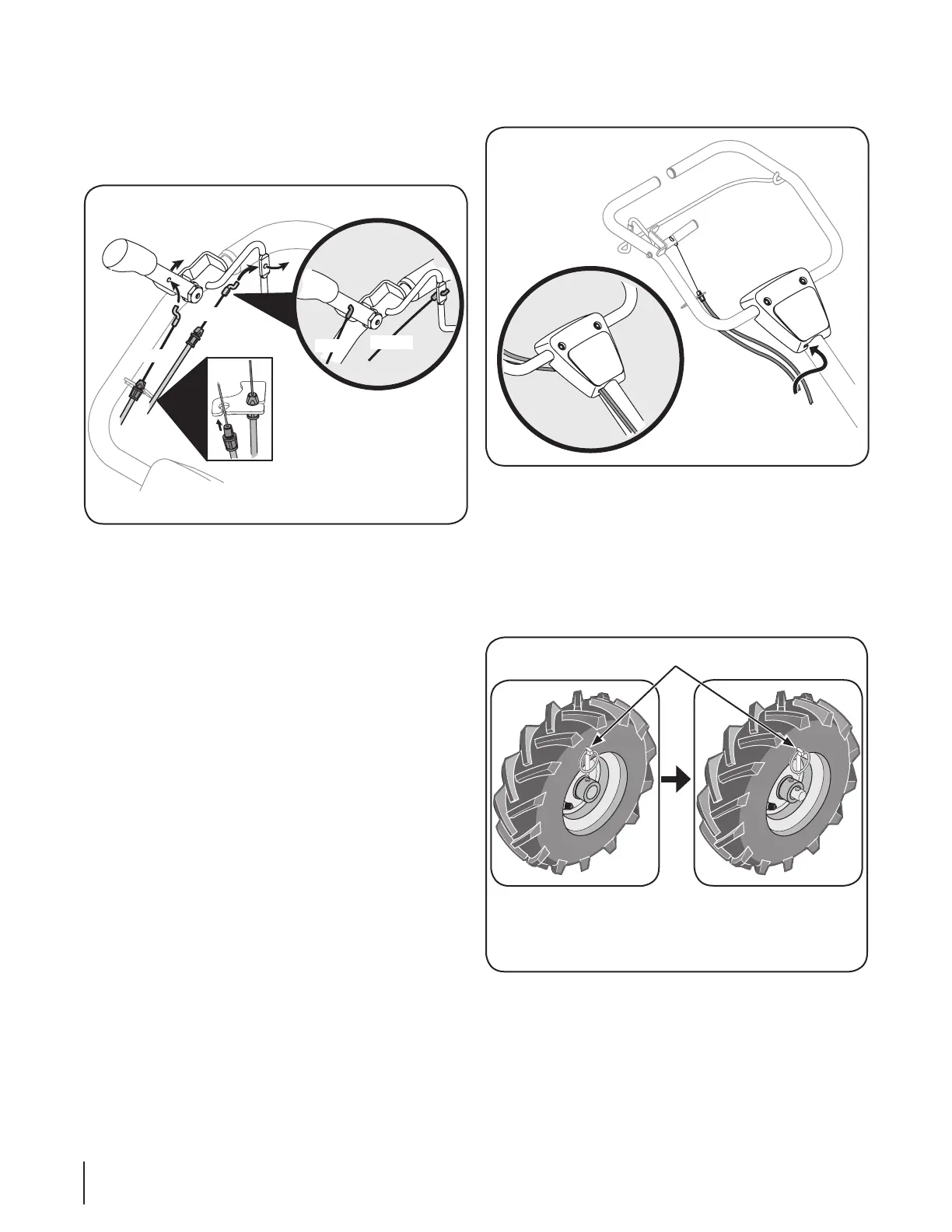

8 Sección 3 — Montaje y configuración
Unión de los cables
Delante del Embrague por Cable
Pase los dos cables a lo largo del conjunto de la palanca
Figura 3-2
2. Conecte el cable de marcha atrás (rojo) al cable de control
inversa de la alimentación de los z-gancho a través del
agujero en el cable de control de marcha atrás desde el
Conecte el cable de la unidad hacia adelante (Negro) a la
libertad bajo fianza de embrague por la alimentación de
la z-gancho a través del orificio de la libertad bajo fianza
de embrague desde el exterior hacia el interior. Vea fig.
NOTA: Prueba de la función del embrague de marcha atrás
y marcha adelante bajo fianza tirando de la palanca reversa
y de soltarlo. El mango debe volver a su posición neutral.
Si no es así, póngase en contacto con su distribuidor local
para la asistencia técnica.
4. Para probar la función de la libertad bajo fianza en
coche hacia delante, levantar la fianza para el mango y lo
liberan. La fianza debe volver a su posición neutral. Si no
es así, póngase en contacto con su distribuidor local para
la asistencia técnica.
5. Ajustar los clips de la vivienda del cable en el cable
conjunto de la palanca de montaje como se ve aquí. El
clip rojo (cable de marcha atrás) se inscribe en la primera
posición en el conjunto del mango, mientras que el clip
negro (adelante / cable del embrague) se introduce en la
6. Clip de los cables en las guías de cable situado en el panel
Figura 3-3
Saque la cultivadora de la caja de embalaje.
Para deslizar la cultivadora fuera de la plataforma de embarque,
coloque las ruedas en posición “ruedas libres”, si no vienen así de
fábrica, como sigue:
Coloque un bloque resistente debajo de la transmisión
suelo. Retire el trinquete del cubo de la rueda y eje de la
Remove the click pin
from the wheel hub
Slide the wheel fully
inward on the wheel
shaft . Reinstall the
click pin
Click Pin
Figura 3-4
2. Deslice la rueda totalmente hacia adentro en el eje de la
rueda. Reinstale el trinquete a través del eje de la rueda
únicamente (no a través del cubo de la rueda). Vea la Fig.
eje de la rueda. Repita el procedimiento con la otra rueda.
Use la barra de control para hacer rodar la cultivadora hasta
un área plana.
NOTA: Antes de arrancar el motor, las ruedas deben ser
colocados en la posición de las ruedas (pines a través de
cubos de las ruedas y el eje de la rueda).
4. Una vez que el timón está fuera de la caja, colocar las
el pasador haga clic en, deslice la rueda totalmente hacia
adentro y volver a instalar el pasador haga clic en.
