D-Link DES-1024A Quick Install Guide

DES-1024A
FRANCAIS
Guide d’installation rapide
Commutateur non géré 24 ports 10/100 Mbits/s
Merci d'avoir acheté le commutateur non géré 24 ports 10/100 Mbits/s. Suivez
les étapes simples de ce guide pour congurer correctement votre commutateur.
Veuillez vérier que tous les éléments répertoriés ci-dessous soient bien présents
dans la boîte.
Contenu de la boîte
Contactez votre revendeur s'il manque l'un des éléments ci-dessus.

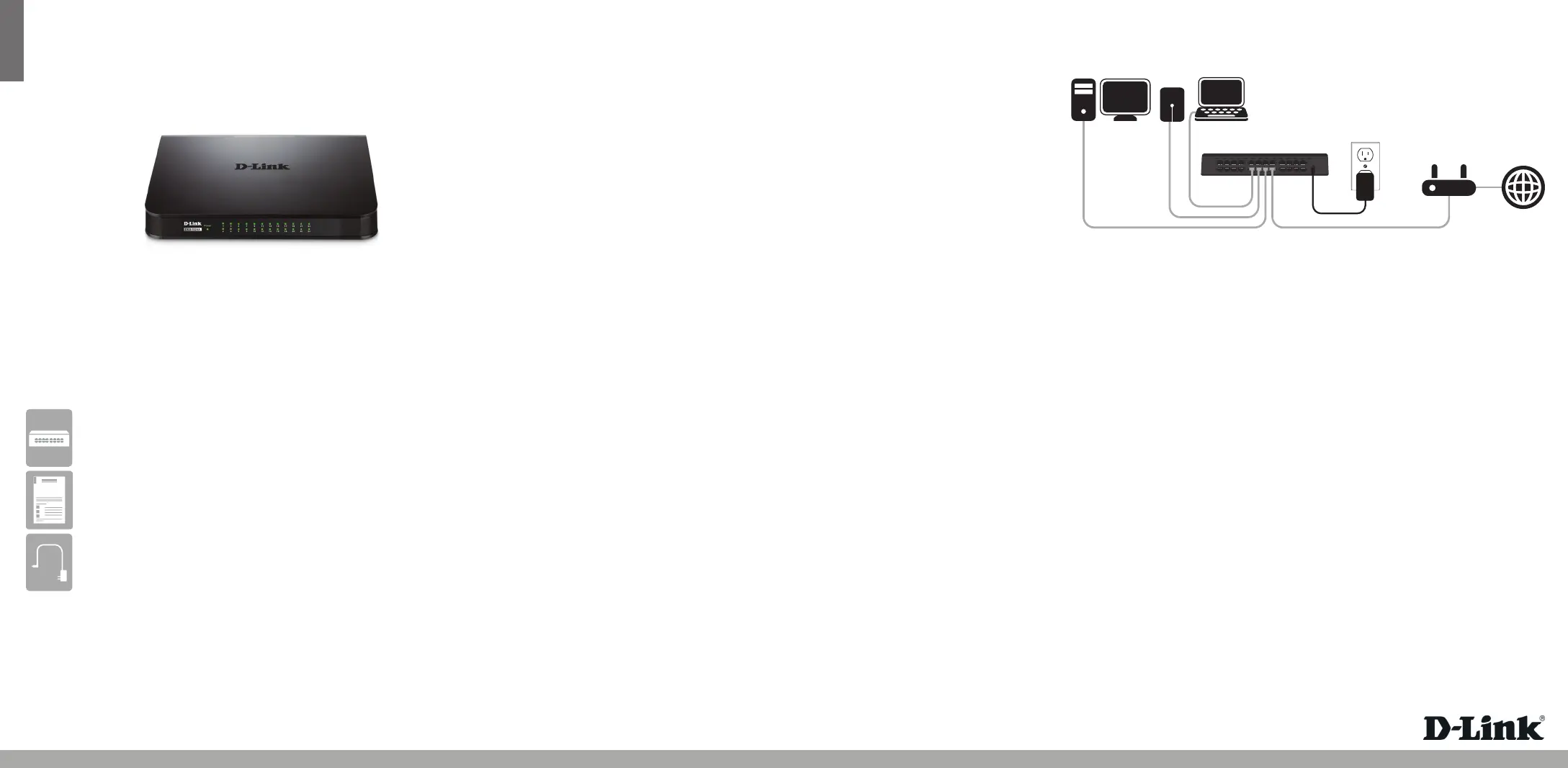

Réseau
Avant de commencer
Vous pouvez congurer le commutateur en suivant les étapes suivantes:
• Inspectez visuellement la prise d'alimentation CC et assurez-vous qu'il soit fermement
connecté à l'adaptateur secteur.
• Ne couvrez pas les trous de ventilation sur les côtés du commutateur et assurez-vous qu'il se
trouve dans une zone correctement aérée.
• Ne placez pas des objets lourds sur le commutateur.
• Placez le commutateur dans un environnement frais et sec.
Assistance technique
Vous avez des dicultés à installer votre nouveau produit? Le site Web de D-Link comporte la
documentation utilisateur à jour et les dernières mises à jour logicielles des produits D-Link. Les
clients des États-Unis et du Canada peuvent contacter l'assistance technique de D-Link via notre site
Web ou par téléphone.
États-Unis
Téléphone: (877) 453-5465
Internet: http://support.dlink.com
Canada
Téléphone: (800) 361-5265
Internet: http://support.dlink.ca
Copyright ©2013 Tous droits réservés. D-Link et le logo D-Link sont des marques déposées de D-Link Corporation ou de ses liales. Les
autres marques commerciales appartiennent à leurs propriétaires respectifs. Les caractéristiques du produit, sa taille et sa forme sont
soumises à modication sans préavis et l'apparence réelle du produit peut diérer de celle illustrée sur la boîte. Visitez le site dlink.com
(États-Unis) ou dlink.ca (Canada) pour plus d'informations.
Caractéristiques du produit
Étendez votre réseau domestique ou de bureau grâce au commutateur non géré 24 ports 10/100
Mbits/s de D-Link®. Ce commutateur vous permet de mettre en réseau jusqu'à 24 périphériques à
des vitesses allant jusqu'à 200 Mbits/s¹ (en mode full-duplex) et il est assez compact pour pouvoir
être placé pratiquement n'importe où dans votre domicile ou votre bureau. Ajoutez un ordinateur,
une imprimante, un périphérique de stockage réseau (NAS) ou une caméra réseau pour étendre
la fonctionnalité de votre réseau. Vous pouvez également connecter le commutateur à des
concentrateurs, des commutateurs et des routeurs pour étendre votre réseau.
Commutateur non géré 24 ports 10/100 Mbits/s DES-1024A
Guide d’installation rapide
Adaptateur secteur
Voyant d'alimentation - Ce voyant vert s'allume lorsque le commutateur reçoit du courant. Sinon
il reste éteint.
Liaison/Activité - Ce voyant s'allume en vert lorsque le port est connecté à un périphérique
100Mbits/s et clignote lorsque des données sont envoyées ou reçues.
Il est orange lorsque le port est connecté à un périphérique 10 Mbits/s et clignote lorsque des
données sont envoyées ou reçues.
Voyants
Connexion du commutateur
Étape1
Branchez une extrémité de l'adaptateur secteur joint dans le commutateur et l'autre, dans une
prise électrique, un bloc multiprise ou un parasurtenseur (recommandé). Vériez que le voyant
d'alimentation est allumé sur le commutateur.
Étape2
Connectez une extrémité d'un câble Ethernet dans le périphérique que vous voulez connecter au
commutateur et l'autre, dans l'un des ports Ethernet du commutateur. Contrôlez les voyants de
connexion du commutateur et du périphérique pour vous assurer que le câble est en bon état et
qu'une connexion est établie.
Remarque: Un câble Ethernet de catégorie 5 (ou supérieure) doit être utilisé pour un fonctionnement
à 100Mbits/s ou plus.
12V 1A
24681012141618202224
DES-1024A
Routeur
Internet
Ordinateur
NAS
Ordinateur portable
Version 1.00 | 11 Mars 2013 29072600D1024A1
