D-Link GO-SW-5E Quick Install Guide

GO-SW-5E/8E
FRANCAIS
Guide D’installation Rapide
Merci d’avoir fait l’achat du commutateur de bureau à 5/8-ports. Suivez les étapes faciles de ce
guide pour installer votre commutateur correctement. Veuillez vérier que tout le contenu de
l’emballage énuméré dans la page suivante est inclus.

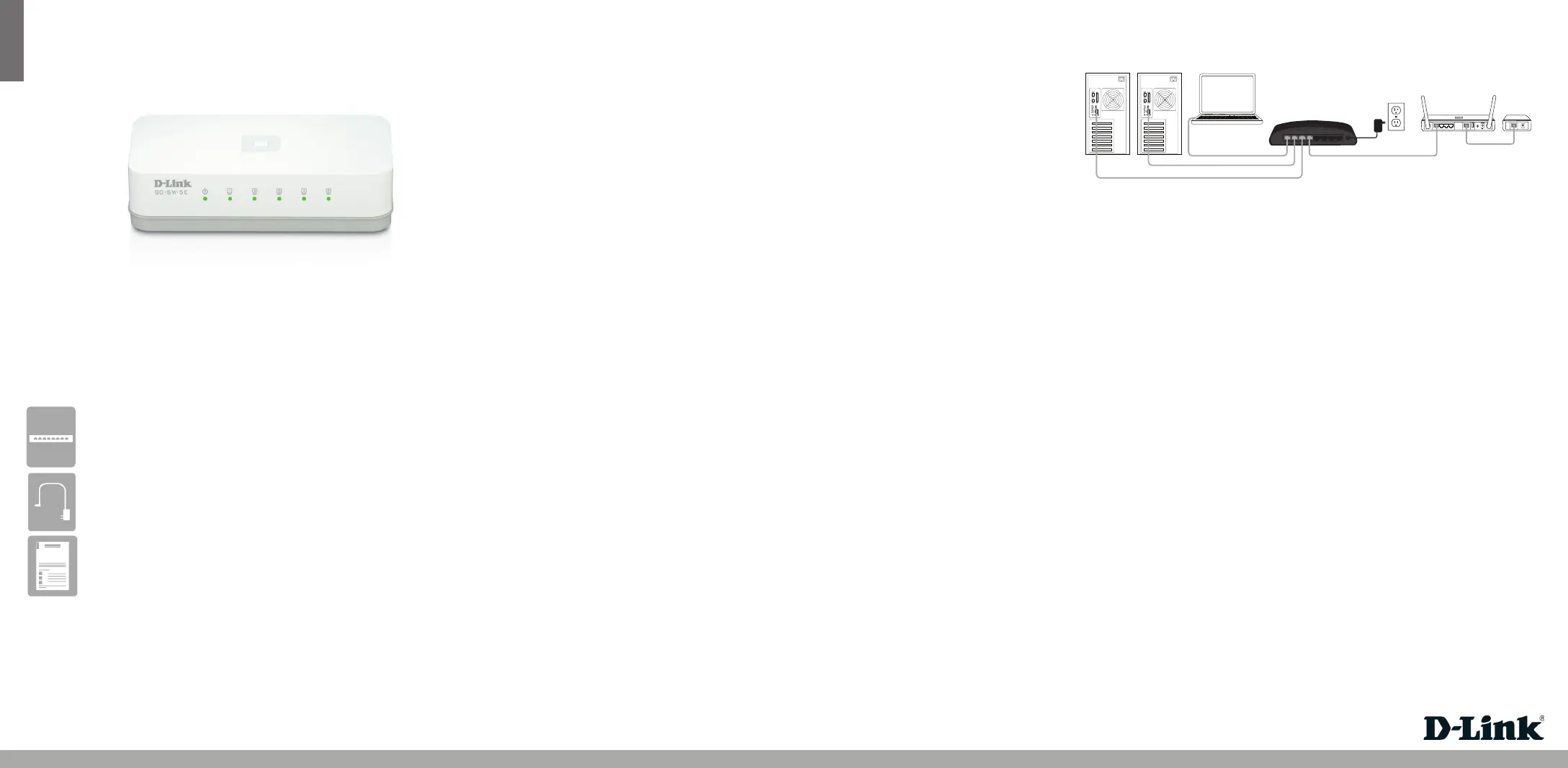

Contenu de la boîte
Si un des éléments est manquant ou endommagé, veuillez contacter votre revendeur D-Link local
pour obtenir un remplacement.
Réseau
Avant de Débuter
• Inspectez visuellement le connecteur d’alimentation et assurez-vous qu’il est
entièrement connecté à l’adaptateur d’alimentation.
• Ne couvrez pas les trous de ventilation sur les côtés du commutateur, et assurez-vous
qu’il y a assez de ventilation autour.
• Ne placez pas d’objets lourds sur le commutateur.
• Placez le commutateur dans un endroit frais et sec.
Assistance Technique
Vous avez des problèmes avec l’installation de votre nouveau produit? Le site Web de
D-Link contient la dernière documentation de l’utilisateur et les dernières mises à jour
de logiciel des produits D-Link. Les clients des États-Unis et du Canada peuvent entrer en
contact avec le support technique de D-Link à partir du site Web.
Clients Canadiens :
Internet: http://support.dlink.ca
Copyright © 2013 D-Link Corporation. Tous droits réservés. D-Link et le logo D-Link sont des marques de commerce déposées de
D-Link Corporation ou de ses liales au Canada et dans d’autres pays. Les autres marques de commerce sont la propriété de leurs
détenteurs respectifs. Les caractéristiques du produit, ses dimensions et sa forme peuvent changer sans préavis et l’apparence du
produit peut diérer de sa représentation sur l’emballage. Consultez www.dlink.ca pour plus amples renseignements.
Ce que le Produit Fait
Élargissez votre réseau à la maison ou de bureau avec le commutateur de Bureau 8-Ports
D-Link®. Ce commutateur vous laisse brancher en réseau jusqu’à huit dispositifs à des
vitesses allant jusqu’à 200Mbps à la capacité plein-duplex et est assez compact pour être
placé pratiquement n’importe où dans votre maison ou bureau. Ajoutez un ordinateur, une
console de jeu (telle que le Xbox 360), imprimante, dispositif de stockage NAS, ou une caméra
de réseau et augmentez la fonctionnalité de votre réseau. Vous pouvez également brancher
le commutateur à des concentrateurs, commutateurs, et routeurs pour élargir votre réseau.
Le Commutateur de Bureau 5/ ports GO-SW-5E/8E
L’adaptateur d’alimentation
Guide D’installation Rapide
Voyant d’alimentation
Cet indicateur vert est allumé quand le commutateur reçoit du courant; autrement, l’indicateur
est éteint.
Link/Act
Cet indicateur est vert quand le port est branché avec succès à un dispositif. L’indicateur vert
clignotera quand des données sont transmises ou reçues.
DEL
Étape 1
Branchez l’adaptateur d’alimentation qui est fourni dans le commutateur et l’autre extrémité
dans une prise de courant, une multiprise, ou une barre de surtension (recommandé). Vériez
que l’indicateur de puissance est allumé sur le commutateur.
Étape 2
Branchez une extrémité du câble Ethernet dans le dispositif auquel vous désirez brancher au
commutateur et l’autre extrémité dans un des ports Ethernet du commutateur. Vériez les
lumières de connexions (DEL) sur le commutateur et le dispositif pour vériez qu’il y a une
connexion valide.
Note: Branchez les dispositifs avec un câble Ethernet droit ou croisé de catégorie 3, 4, 5 UTP/STP deux
paires. Un câble Ethernet de catégorie 5 (ou plus haute) doit être utilisée pour les opérations à 100Mbps.
Brancher le Commutateur
DES-1008E
Le Commutateur de Bureau 5/8-Ports
Version 5.0 | 07 Mai 2013
Technologie Verte D-Link
La Technologie Verte D-Link met en application les dispositifs spéciaux d’économie de
courant qui détecte la longueur du câble, l’état du lien et l’ajustement de l’utilisation de
courant en conséquence. La Technologie Verte économise l’énergie de deux manières
spéciques:
1. S’il n’y a aucun lien sur un port (quand il n’y a pas de connexion ou le
dispositif branché est éteint) les ports seront en “mode veille” qui réduira
dramatiquement la quantité de courant utilisé.
2. La Technologie Verte D-Link détecte la longueur du câble Ethernet et ajuste
en conséquence l’utilisation du courant sans aecter la performance. De
cette façon, un port branché à un câble de 20m utilise seulement le courant
nécessaire, au lieu de l’utiliser à plein régime, ce qui est seulement nécessaire
pour les câbles de 100m.
Ce produit est IEEE 802.3az ecacité énergétique Ethernet conforme. L’IEEE 802.3az EEE
la norme dénit des mécanismes et des protocoles destinés à réduire la consommation
d’énergie des liens du réseau pendant les périodes d’utilisation basee, par la transition
des interfaces dans un état de faible puissance sans interrompre la connexion réseau. Les
deux appareils connectés doit soutenir 802.3az EEE pour soutenir l’économie d’énergie.
Si le périphérique connecté ne prend pas en charge 802.3az EEE, le commutateur
fonctionne en mode par défaut en utilisant la technologie D-Link Green Ethernet.
5V
---
3A
1 2 LAN 3 4 INTERNET USB
RESET
INTERNET
1 2 3 4 5 6 7 8

D-Link GO-SW-5E Specifications

General

Switch type	Unmanaged
Switch layer	-
Power connector	DC-in jack
Installed SFP modules quantity	0
Basic switching RJ-45 Ethernet ports type	Fast Ethernet (10/100)
Basic switching RJ-45 Ethernet ports quantity	5
10G support	No
Full duplex	Yes
Networking standards	IEEE 802.3, IEEE 802.3az, IEEE 802.3x
MAC address table	2000 entries
Power consumption (typical)	0.9 W
Number of power supply units	1
Product color	White
LED indicators	Activity, Link
Storage temperature (T-T)	-10 - 70 °C
Operating temperature (T-T)	0 - 40 °C
Storage relative humidity (H-H)	5 - 90 %
Operating relative humidity (H-H)	10 - 90 %

Weight and Dimensions

Depth	47.85 mm
Width	87 mm
Height	21.7 mm
