Installatie handleiding
NL
Breng de thermostaat op de muur aan en gebruik bedrading
van max. 1,5mm2.

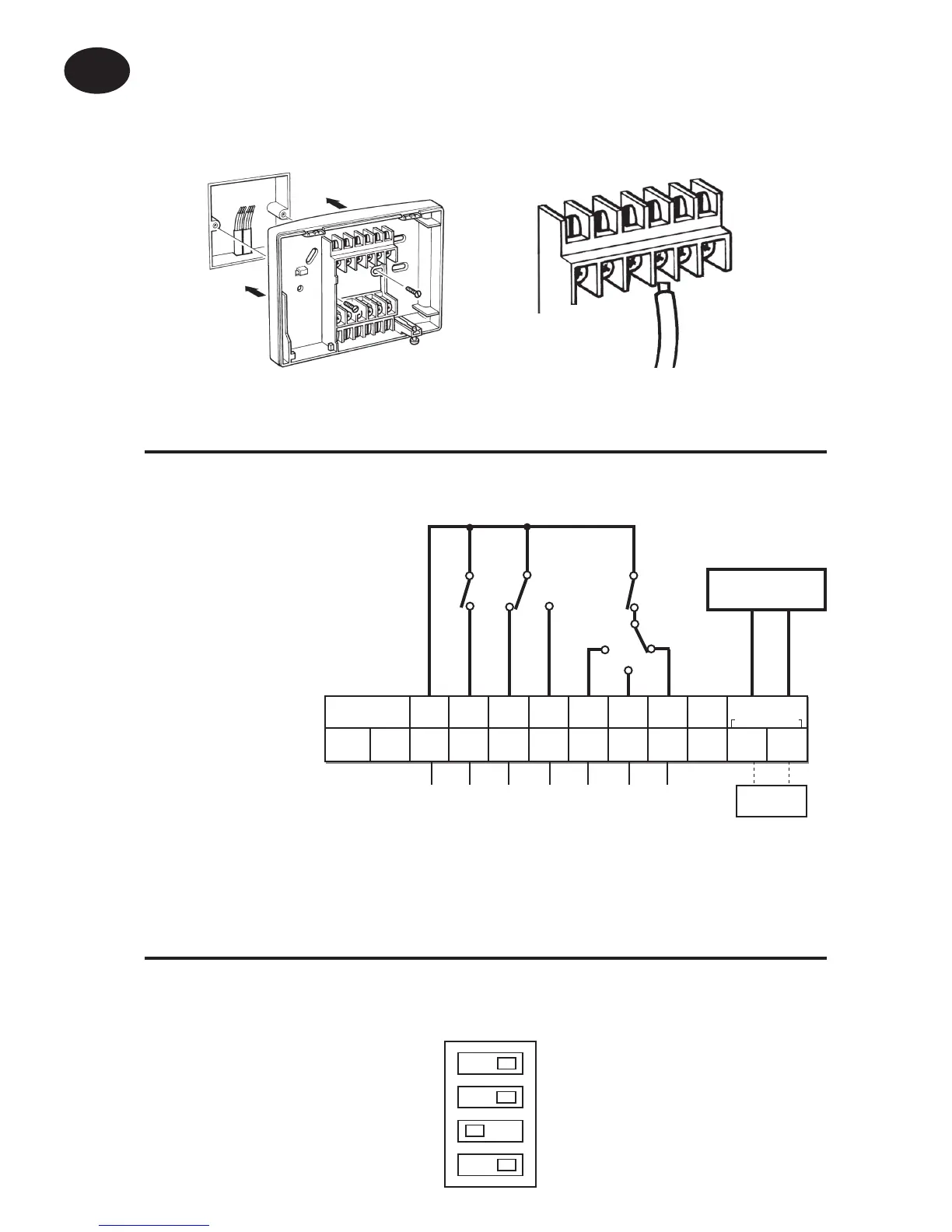

Bedrading thermostaat
HC-modellen met 3 standen-ventilator
(4 pijpsysteem en automatische omschakeling)
Elektronica
2
3
4
5
6
7
8
9
10
C/1
Ruimtevoeler
Voeler op
afstand
Alleen
HCA-modellen
L
N
COM
Koeling
Aan
Verwarming
Uit
Verwarming
Aan
Ventilator
3
Ventilator
2
Ventilator
1
Voeding
Zie
Opmerking 1
Stroomdraad in
Zekering 3A
Koeling Aan
Verwarming Uit
Ventilator 3
Ventilator 2
Ventilator 1
Verwarming Aan
Opmerking:
Bij 230V versies de
voeding aansluiten
op de klemmen L & N.
DIL-schakelaarinstellingen (zie achterkant printplaat)
De DIL-schakelaarinstellingen kunnen worden genoteerd op
pagina 56.
Aan/Uit
Compressorvertraging Aan
Niet in gebruik
4 schakelingen per dag
Proportioneel met de tijd
Compressorvertraging Uit
Niet in gebruik
2 schakelingen per dag
