4 520L0403 • Rev CB • Mar 2014 © Danfoss A/S, 2014-03
P
MA
LS
max. 2[0.08]
A
max. 2[0.08]
B
V310104.A
PVEH
Justering af PVE når max. håndtagsvandring overskrides (PVE er forjusteret fra fabrik)
Adjustment of PVE when max. lever travel is exceeded (PVE is factory-preset)
Justierung der PVE wenn max. Hebelwanderung überschritten wird (PVE ist vorjustiert ab Werk)
Ajustage de la PVE quand la course maximale est excédée (est préréglé à l'usine)
Kontroller max. håndtagsvandring i neutralstilling
1. Sæt hydraulisk tryk på systemet
2. Tilslut forsyningsspænding (U
DC
)
(Signalspænding = 0,5 × U
DC
), eller afbryd signalspænding (U
S
) på ben 2.
Check max. lever travel in neutral position
1. Make sure the system is supplied with hydraulic power
2. Connect supply voltage (U
DC
)
(Signal voltage = 0,5 × U
DC
), or cut off the signal voltage (U
S
) on pin 2.
Max. Hebelwanderung in Neutralstellung kontrollieren:
1. Das System unter hydraulischen Druck setzen
2. Versorgungsspannung anschliessen (U
DC
)
(Signalspannung = 0,5 × U
DC
), oder die Signalspannung (U
S
)
auf Klemme 2 abschalten.
Contrôler la course maximale du manipulateur en position neutre
1. S'assurer que le circuit hydraulique est fourni d'huile.
2. Connecter la tension d'alimentation (U
DC
)
(Tension de commande = 0,5 × U
DC
), ou couper la tension de commande
(U
S
) sur borne 2.
Overskridelse
Lever travel exceeded in
Überschreitung der Hebelwanderung in
La course maximale estexcédée
PVG 120

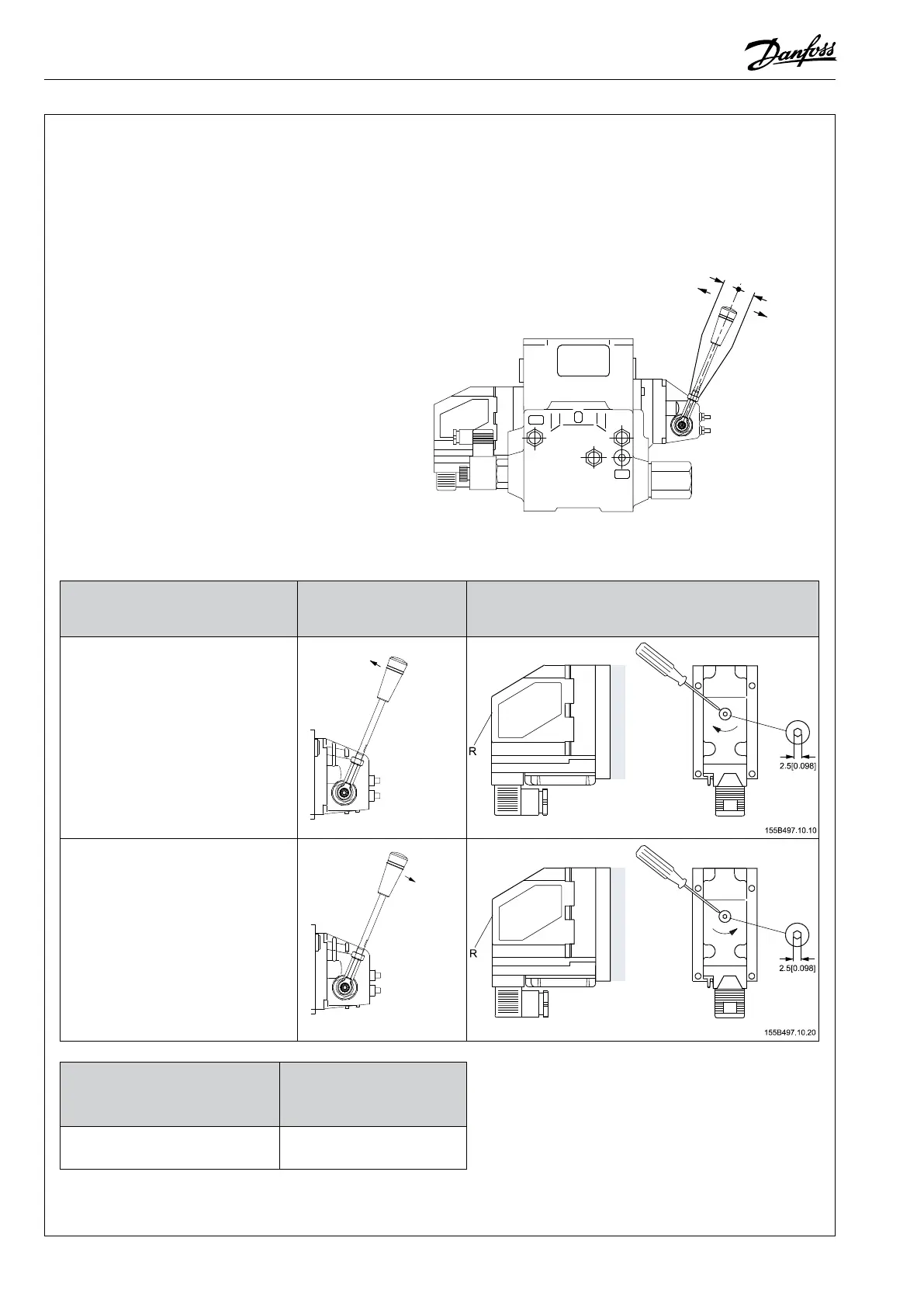

Omdrejningsretning for justering af positionstransducer
Direction of rotation for adjustment of position transducer
Drehrichtung beim Justieren des Positionstransducers
Sens de rotation pour l'ajustage du transducteur de position
A - retning
Direction A
A - Richtung
Sense A
A
V310177.A
B - retning
Direction B
B - Richtung
Sense B
B
Transducer omdrejning
Turn of transducer
Transducerdrehung
Rotation du transducteur
Håndtagsbevægelse
Movement of lever
Hebelbewegung
Mouvement du manipulateur
1/4
1/2
3/4
1.5 mm
3.0 mm
4.5 mm
