Using a screw driver, push and remove the antenna cover from the chassis.
2. Remove the antenna cover from the screw driver and dispose the antenna cover.
3. Align the pins on the clip with the holes on the system board and press the clip to secure the clip to the system board.
4. Push the antennas into the slots on the back of the chassis.
5. Install the nut and washer to secure the antennas to the chassis.
6. Route the antenna cables through the routing guides on the system board.
7. Press the antenna cable into the clip on the system board.
Next steps
1. Install the wireless card if applicable.
2. Install the disk-drive cage.
3. Install the 3.5-inch hard drive if applicable.
4. Install the 2.5-inch hard drive if applicable.
5. Install the front bezel.
6. Install the side cover.
7. Follow the procedure in After working inside your computer.
Optionale Eingabe-/Ausgabemodule
Serielles Modul
Entfernen des seriellen Moduls
Voraussetzungen
1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
2. Entfernen Sie die Seitenabdeckung.
Info über diese Aufgabe

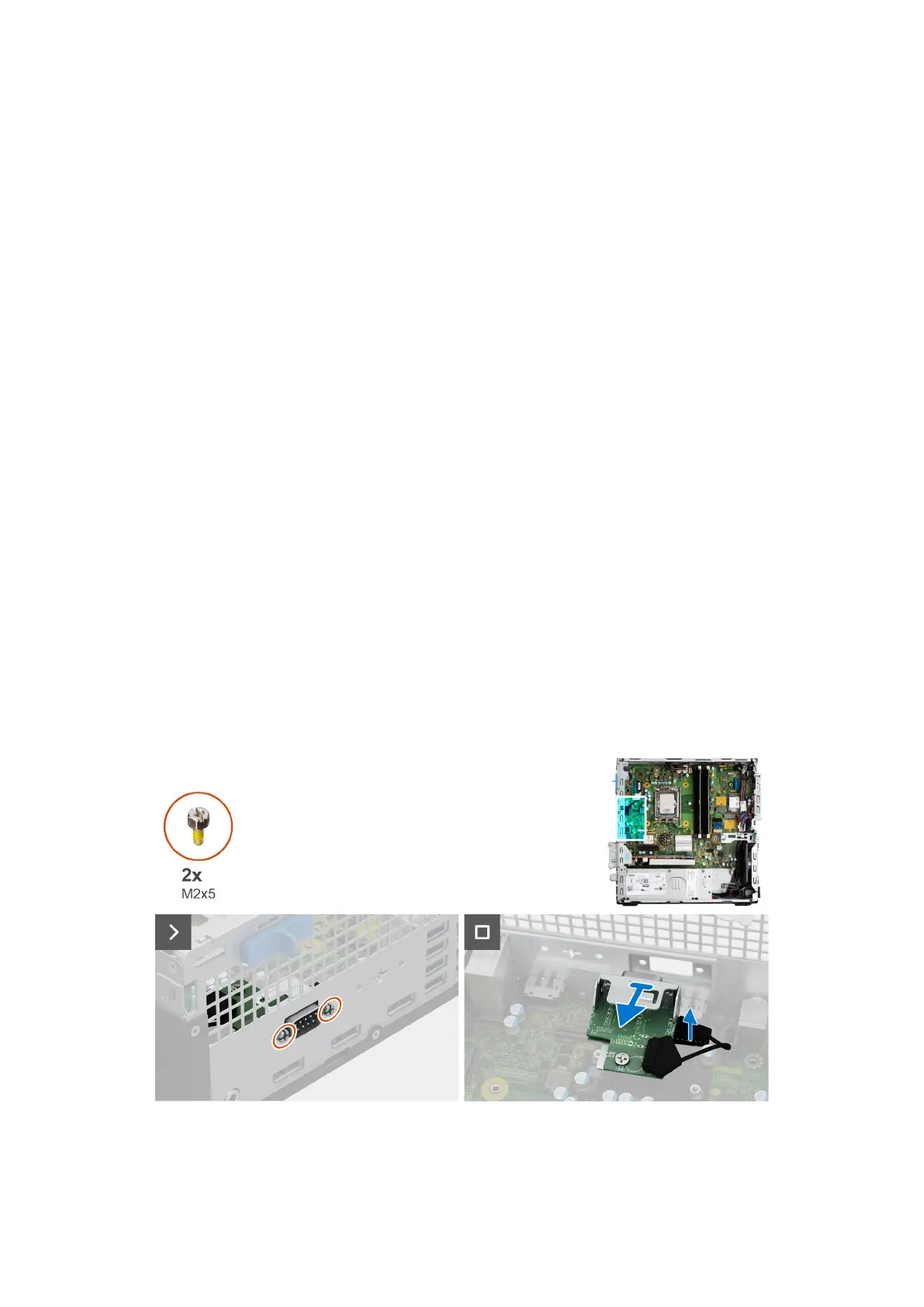

Die folgende Abbildung zeigt die Position des seriellen Moduls und stellt das Verfahren zum Entfernen bildlich dar.
Schritte
1. Entfernen Sie die beiden Kreuzschlitzschrauben (M2x5), mit denen das serielle Modul am Gehäuse befestigt ist.
2. Trennen Sie das Kabel des seriellen Moduls vom Anschluss auf der Systemplatine.
92
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
