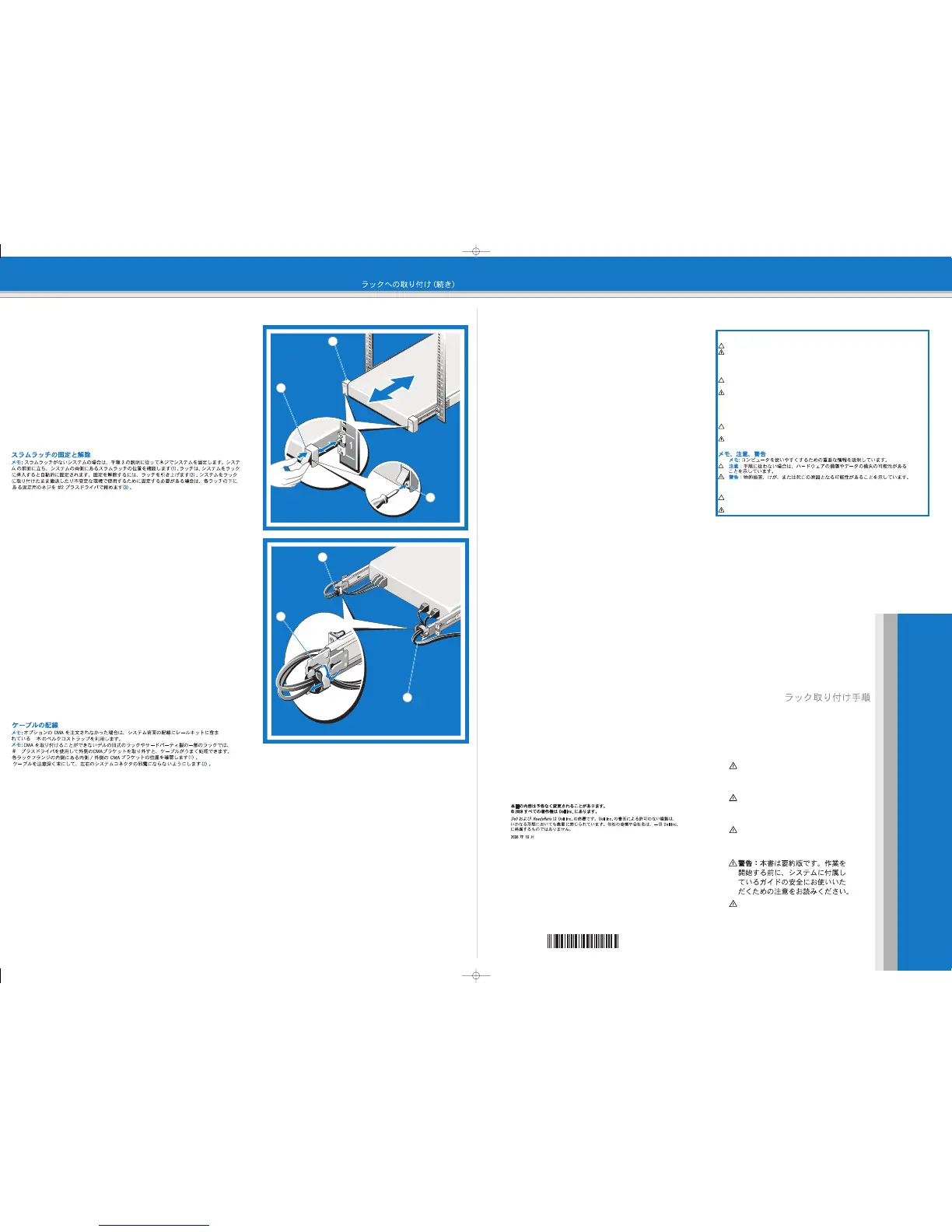

Rack Installation Instructions
Engaging and Releasing the Slam Latch
NNOOTTEE::
For systems not equipped with slam latches, you can secure the system using screws, as described in Step 3
of this procedure.
Facing the front, locate the slam latch on either side of the system (
11
). The latches engage automatically as the system
is pushed into the rack and are released by pulling up on the latches (
22
). To secure the system for shipment in the rack
or for other unstable environments, locate the hard-mount screw under each latch and tighten each screw with
a #2 Phillips screwdriver (
33
).
Ouverture et fermeture des rabats
RREEMMAARRQQUUEE ::
Dans le cas de systèmes dépourvus de tels rabats, vous pouvez fermez le système à l'aide de vis, comme
décrit à l'étape 3. Depuis l'avant du système, localisez les rabats situés sur chaque côté du système (
11
). Les rabats
s'enclenchent automatiquement lorsque vous poussez le système dans le rack et s'ouvrent automatiquement lorsque
vous tirez dessus (
22
). Si vous devez fixer le système pour l'expédier ou si celui-ci repose sur une surface instable,
repérez les vis fixes situées sous chaque rabat et vissez-les à l'aide d'un tournevis cruciforme n° 2 (
33
).
Verschließen und Lösen von Schnappverschlüssen
AANNMMEERRKKUUNNGG::
Systeme ohne Schnappverschlüsse können mit Schrauben gesichert werden, wie in Schritt 3
beschrieben. Machen Sie die Schnappverschlüsse an beiden Seiten der Systemvorderseite ausfindig (
11
).
Die Verschlüsse schnappen automatisch zu, wenn das System ins Rack geschoben wird. Um sie zu lösen, ziehen
Sie die Befestigungselemente nach oben (
22
). Um das System für den Versand im Rack oder für andere instabile
Umgebungen zu sichern, machen Sie die Festmontage-Schrauben unter den Befestigungselementen ausfindig,
und ziehen Sie sie mit einem Kreuzschlitzschraubendreher Nr. 2 fest (
33
).
Encaje y liberación del pestillo de golpe
NNOOTTAA::
En los sistemas que no dispongan de pestillos de golpe, puede fijar el sistema con tornillos como se describe
en el paso 3. Desde la parte frontal, localice el pestillo de golpe en cada lado del sistema (
11
). Los pestillos encajan
automáticamente cuando se empuja el sistema dentro del rack y se liberan al levantar los pestillos (
22
). Para fijar el
sistema para transportarlo en el rack o en otros entornos inestables, localice el tornillo de fijación debajo de cada
pestillo y apriete los tornillos con un destornillador Phillips del nº 2 (
33
).
6
Routing the Cables
NNOOTTEE::
If you did not order the optional CMA, use the two Velcro straps provided in the rail kit to help route
the cables at the back of your system.
NNOOTTEE::
To allow proper fit in Dell legacy racks and certain third-party racks that do not accommodate the CMA,
the outer CMA brackets can be removed using a #2 Phillips screwdriver.
Locate the inner and outer CMA brackets on the interior sides of both rack flanges (
11
). Bundle the cables gently,
pulling them clear of the system connectors to the left and right sides (
22
). Thread the Velcro straps through the
tooled slots on the outer or inner CMA brackets on each side of the system to secure the cable bundles (
33
).
Passage des câbles
RREEMMAARRQQUUEE ::
si vous n'avez pas commandé de passe-câbles, utilisez les deux bandes Velcro contenues dans le kit
de rails pour acheminer les câbles à l'arrière du système.
RREEMMAARRQQUUEE ::
pour une installation adéquate dans les racks Dell de génération antérieure et certains racks tiers ne
permettant pas l'utilisation du passe-câbles, les taquets de fixation extérieurs du passe-câbles peuvent être retirés
à l'aide d'un tournevis cruciforme n° 2.
Localisez les supports interne et externe du passe-câbles à l'intérieur des deux brides du rack (
11
). Regroupez
les câbles en veillant à les dégager des connecteurs système situés de chaque côté (
22
). Faites passer les bandes
Velcro à travers les fentes situées sur les supports interne ou externe du passe-câbles et fermez-les une fois
les câbles à l'intérieur (
33
).
Kabelführung
AANNMMEERRKKUUNNGG::
Wenn Sie den optionalen Kabelführungsarm nicht bestellt haben, führen Sie die Kabel mithilfe
der beiden mit dem Schienensatz gelieferten Klettverschlüsse an der Rückseite Ihres Systems entlang.
AANNMMEERRKKUUNNGG::
Um den Einbau in ältere Dell-Racks und bestimmte Racks von Drittanbietern zu ermöglichen,
bei denen der Kabelführungsarm nicht untergebracht werden kann, lassen sich die äußeren Halterungen
des Kabelführungsarms mit einem Kreuzschlitzschraubendreher der Größe 2 entfernen.
Machen Sie die inneren und äußeren Schienen des Kabelführungsarms an den Innenseiten der beiden Rack-
Flansche ausfindig (
11
). Bündeln Sie die Kabel vorsichtig, und ziehen Sie sie von den Systemanschlüssen auf
der linken und rechten Seite fort (
22
). Fädeln Sie die Klettverschlüsse durch die gerillten Schlitze in der äußeren
oder inneren Kabelführungsarm-Halterung auf jeder Systemseite, um die Kabelbündel zu sichern (
33
).
Colocación de los cables
NNOOTTAA::
Si no ha solicitado el brazo para tendido de cables (CMA) opcional, utilice las tiras de velcro incluidas
en el kit de rieles como ayuda para tender los cables en la parte posterior del sistema.
NNOOTTAA::
Para lograr un ajuste correcto en racks de legado de Dell y en determinados racks de otros fabricantes
que no admiten el brazo para tendido de cables (CMA), se pueden extraer los soportes exteriores del CMA
con un destornillador Phillips del nº 2.
Localice los soportes interiores y exteriores del CMA en las partes internas de las dos pestañas del rack (
11
).
Agrupe los cables con cuidado y tire de ellos de forma que no obstruyan los conectores del sistema en
los lados izquierdo y derecho (
22
). Haga pasar las tiras de velcro por las ranuras cinceladas de los soportes
interiores o exteriores del CMA en cada lado del sistema para fijar los grupos de cables (
33
).
7
Printed in China.
Imprimé en Chine.
Gedruckt in China.
Impreso en China.
