Delta 2578LF Series Manual

6
86393 Rev. B
Metal Pop-up
A.

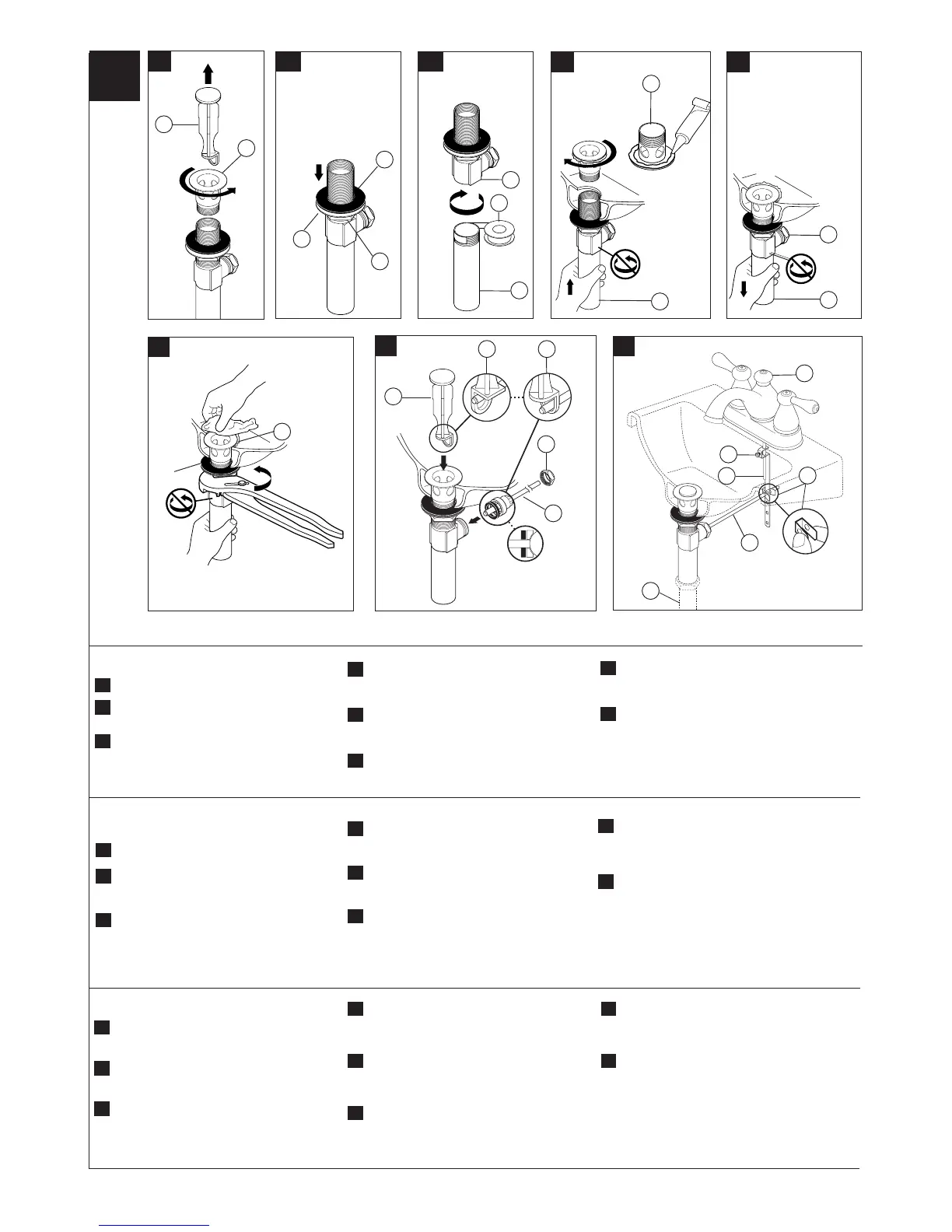

Remove stopper (1) and flange (2).
B.
Screw nut (1) all the way down. Push
washer (2) and gasket (3) down.
C.
Remove tailpiece (1) from body (2), add
plumber tape (3), replace tailpiece.
D.
Apply silicone to underside of flange (1).
Insert body (2) into sink. Screw flange (1)
into body (2).
E.
Pivot (1) must face faucet. Pull assembly
(2) down firmly and hold in place.
DO NOT TWIST.
F.
Tighten nut/washer/gasket (1), clean off
excess silicone (2). DO NOT TWIST.
Step 3a
Step 3b
Step 3e.1
Step 3f
Step 3c
Step 3e
SILICONE
A.
B.
C.
D.
E.
F.
G. H.
G.
Remove pivot nut (1). Install horizontal rod (2) and
stopper (3) as removable (4) or non-removable
(5). Hand tighten pivot nut (1).
H.
Attach horizontal rod (1) to strap (2) using
clip (3). Insert lift rod (4) into strap and tighten
screw (5). Connect assembly to drain (6).
Desagüe automático de metal
A.
Quite el tapón (1) y el reborde (2).
B.
Atornille la tuerca (1) completamente hasta
abajo. Empuje la arandela/roldana (2) y el
(3) hacia abajo.
C.
Quite el tubo de cola (1) del cuerpo (2),
aplique cinta para plomero (3), coloque otra
vez el tubo de cola.
D.
Aplique silicón a la parte interior del reborde
(1). Inserte el cuerpo (2) en el lavamanos.
Atornille el reborde (1) en el cuerpo (2).
E.
El pivote (1) debe de estar de frente a la
llave. Hale el ensamble (2) hacia abajo
firmemente y sujételo en sitio. NO LO GIRE.
F.
Apriete la tuerca/arandela/empaque (1), limp-
ie el exceso de silicón (2). NO LO GIRE.
G.
Quite la tuerca del pivote (1). Instale la barra
horizontal (2) y el tapón (3) como desmontable (4)
o fijo (5). Apriete a mano la tuerca del
pivote (1).
H.
Una la barra horizontal (1) a la barra chata
(2) utilizando el gancho (3). Introduzca la barra de
alzar (4) dentro de la barra chata de articulación
y apriete el tornillo (5). Conecte el ensamble al
desagüe (6).
Renvoi mécanique en métal
A.
Enlevez la bonde (1) et la collerette (2).
B.
Serrez l’écrou (1) pour le faire descendre
complètement. Poussez la rondelle (2) et
le joint (3) vers le bas.
C.
Enlevez le raccord droit de vidange (1) du
corps (2), appliquez du ruban de plomberie
(3), puis remettez raccord droit en place.
D.
Appliquez du composé à la silicone sous la
collerette (1). Introduisez le corps (2) dans
le lavabo, puis vissez la collerette (1) dans le
corps (2).
E.
Le pivot (1) doit faire face au robinet. Tirez
l’ensemble (2) vers le bas fermement et
maintenez-le en place. PRENEZ GARDE
DE LE TORDRE.
F.
Serrez l’écrou contre la rondelle et le joint (1),
puis enlevez le surplus de composé à la silicone
(2). PRENEZ GARDE DE TORDRE LE PIVOT.
G.
Enlevez l’écrou du pivot (1). Installez la tige
horizontale (2) et la bonde (3) de manière que
la bonde soit amovible (4) ou non amovible (5).
Serrez l’écrou (1) du pivot à la main.
H.
Fixez la tige horizontale (1) au feuillard (2) à
l’aide de l’agrafe (3). Installez la tige de mano-
euvre (4) et serrez la vis (5). Fixez l’ensemble au
renvoi (6).
1
2
1
2
3
1
2
3
1
2
1
2
2
1
4
3
5
2
4
1
4
6
2
3
5
