CORDON DE RALLONGE
Employez les cordes appropriées
de prolongation. S'assurent votre corde de prolongation
est en bon état. En utilisant une corde de prolongation,
soyez sûr d'employer un assez lourd pour porter le
courant de la machine. Une corde trop petite causera
une baisse dans la tension secteur, ayant pour résultat la
perte de puissance et de surchauffe. Fig. C, expositions
la mesure correcte à employer selon la longueur de
corde. En cas de doute, utilisez la prochaine mesure
plus lourde. Plus le nombre de mesure est petit, plus la
corde est lourde.
Fig. C
MESUR MINIMUM DE CORDE D’EXTENSION
TAILLES RECOMMANDÉES POUR L'CUSAGE AVEC STATIONNAIRES ÉLECTRIQUES LES OUTILS
Estimation
pere Volts
Longueur
Totale De
Corde En
Pieds
Mesure De Corde D’Am
D’Extension
0-6 120
up to
25 18 AWG
0-6 120 25-50 16 AWG
0-6 120 50-100 16 AWG
0-6 120 100-150 14 AWG
6-10 120
up to
25 18 AWG
6-10 120 25-50 16 AWG
6-10 120 50-100 14 AWG
6-10 120 100-150 12 AWG
10-12 120
up to
25 16 AWG
10-12 120 25-50 16 AWG
10-12 120 50-100 14 AWG
10-12 120 100-150 12 AWG
12-16 120
up to
25 14 AWG
12-16 120 25-50 12 AWG
12-16 120
50 PI PLUS GRANDS QUE NON RECOMMANDES
DESCRIPTION FONCTIONNELLE
AVANT-PROPOS

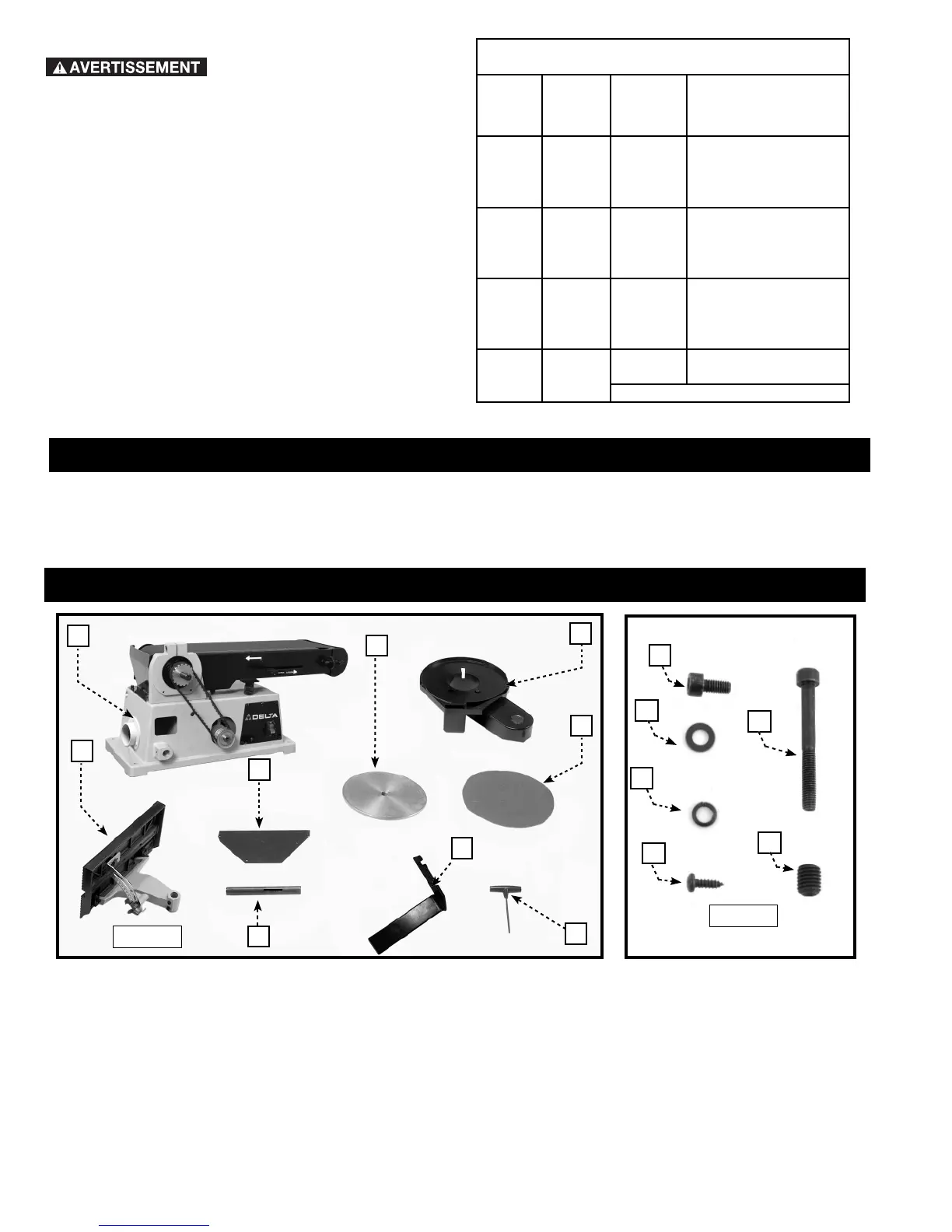

La ponceuse modèle 31-695 de Delta comporte un grand disque abrasif de 228 mm (9 po) de diamètre parfait pour le ponçage
des grandes courbes et pour arrondir les angles. Elle comporte également un dispositif réglable à bande de 152 mm (6 po) qui
fonctionne à la verticale, à l’horizontale et à tout angle intermédiaire.
CONTENUS DE BOITE
1. Ponceuse avec bande abrasive de 152 mm x 1,2 m (6
x 48 po)
2. Plaque du disque de ponçage
3. Protège-courroie et poulie
4. Disque abrasif de 228 mm (9 po)
5. Clé en T
6. Butée antiretour
7. Couvercle du disque
8. Tige de support
9. Ensemble de la table
10. (2) vis d’assemblage à six pans creux M6 x 12 mm
11. (4) rondelles plates M6
12. (4) rondelles de blocage M6
13. (3) vis d’assemblage à tête cylindrique à dépouille
M4.2 X12 mm
14. (2) vis d’assemblage à six pans creux M6 x 55 mm
15. (4) vis de calage à tête hexagonale M10 x 12 mm
1
2
3
4
5
6
7
8
9
Fig. 1A
Fig. 1B
13
14
15
12
11
10
