- 1 -
…………………………………………………………………  ENGLISH  …………………………………………………………………
EN a DVP-EH3 is an OPEN-TYPE device. It should be installed in a control cabinet
free of airborne dust, humidity, electric shock and vibration. To prevent
non-maintenance staff from operating DVP-EH3, or to prevent an accident from
damaging DVP-EH3, the control cabinet in which DVP-EH3 is installed should be
equipped with a safeguard. For example, the control cabinet in which DVP-EH3 is
installed can be unlocked with a special tool or key.
EN a DO NOT connect AC power to any of I/O terminals, otherwise serious damage
may occur. Please check all wiring again before DVP-EH3 is powered up. After
DVP-EH3 is disconnected, Do NOT touch any terminals in a minute. Make sure
that the ground terminal
on DVP-EH3 is correctly grounded in order to
prevent electromagnetic interference.
FR a DVP-EH3 est un module OUVERT. Il doit être installé que dans une enceinte
protectrice (boitier, armoire, etc.) saine, dépourvue de poussière, d’humidité, de
vibrations et hors d’atteinte des chocs électriques. La protection doit éviter que
les personnes non habilitées à la maintenance puissent accéder à l’appareil (par
exemple, une clé ou un outil doivent être nécessaire pour ouvrir a protection).
FR a Ne pas appliquer la tension secteur sur les bornes d’entrées/Sorties, ou l’appareil
DVP-EH3 pourra être endommagé. Merci de vérifier encore une fois le câblage
avant la mise sous tension du DVP-EH3. Lors de la déconnection de l’appareil,
ne pas toucher les connecteurs dans la minute suivante. Vérifier que la terre est
bien reliée au connecteur de terre
afin d’éviter toute interférence
électromagnétique.

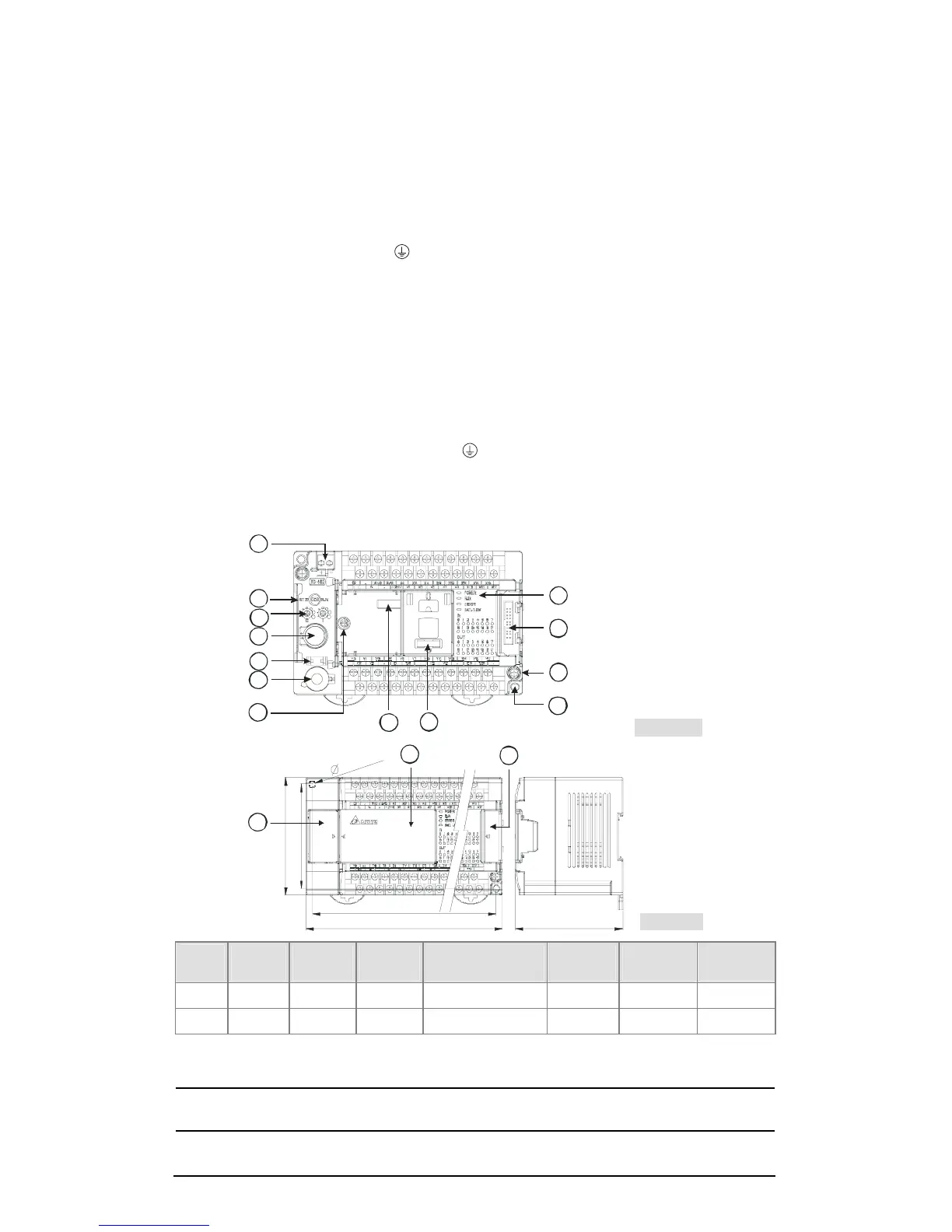

 Product Profile & Dimension
13
3
1
12
2
4
7
6
8
9
11
10
5
[ Figure 1 ]
16
14
15
4
.
6
X
2
W
W1
80.0 90.0
82.2
[ Figure 2 ]
Unit: mm
Model
name
16EH00
R3/T3
20EH00
R3/T3
32EH00
R3/T3
32EH00M3/MT
40EH00R3/T3
48EH00
R3/T3
64EH00
R3/T3
80EH00
R3/T3
W 113 113 143.5 158.8 174 212 276
W1 103 103 133.5 153.8 164 202 266
○
1
COM2(RS-485)
○
7
Function card mounting hole
○
13
Function card port
○
2
Run/Stop switch
○
8
POWER/RUN/BAT.LOW/ER
ROR Indicator
○
14
Communication port cover
○
3
VR0/VR1
○
9
I/O module connection port
○
15
Function card/memory card
cover
