FRANÇAIS
15
fermement la perceuse pour contrôler toute torsion et
éviter tout risque de dommagescorporels.
Système E-Clutch
MD
(Fig. A)
En plus de l’embrayage mécanique intégral, le système
E-Clutch
MD
de
DeWALT
, prévient la contre-réaction de l’outil
en offrant une technologie capable de détecter le sens du
couple sur le boîtier. Ce système détecte le déplacement
de l’outil et l’arrête en cas de besoin. Lorsque le système
E-Clutch
MD
est débrayé, le témoin DEL rouge
10
s’allume.
Voyants DEL d’entretien et d’E-Clutch
MD
(Fig. A)
Votre marteau rotatif a deux voyants DEL
10
, indiquant
une fonction E-Clutch
MD
(ADC) et un voyant de service.
Consultez le tableau pour de plus amples renseignements
sur la fonctionnalité de voyantsDEL.
Fonction du voyant DEL Description
Rouge
(clignotant)
Verrouillage/Service
Le voyant DEL rouge
10
s’allume si le bouton de
verrouillage
8
est utilisé
dans un mode sauf le
mode Piquage ou s’il
y a un problème avec
l’outil ou les brosses sont
complètement usées
Rouge
(toujours allumé)
E-Clutch
MD
E-Clutch
MD
est enclenché.
Jaune
(toujours allumé)
Entretien des brosses
Le voyant DEL jaune
10
pour l’usure des brosses
s’allume lorsque les brosses
en carbone sont sur le
point d’être trop usées,
indiquant que l’outil
doit être entretenu dans
les prochaines 8 heures
avantl’utilisation.
Mode de fonctionnement (Fig. E)

AVERTISSEMENT: ne pas changer de mode de
fonctionnement alors que l’outiltourne.

ATTENTION: ne jamais l’utiliser en mode de
martelage rotatif ou perçage rotatif avec un burin
dans le porte-embout, car cela pose des risques de
dommages corporels oumatériels.
Votre outil est équipé d’un cadran de sélection de mode
4
pour choisir le mode approprié à l’utilisationdésirée.
Symbole Mode Application
Martelage
rotatif
Perçage du béton et de
la maçonnerie
Martelage
seulement
Burinage léger
Ajustement de
la mèche
Ajustement de la
position de la mèche
Pour choisir le mode de fonctionnement
• Tournez le cadran de sélection de mode
4
de façon à
ce que la flèche pointe sur le symbole correspondant au
modedésiré.

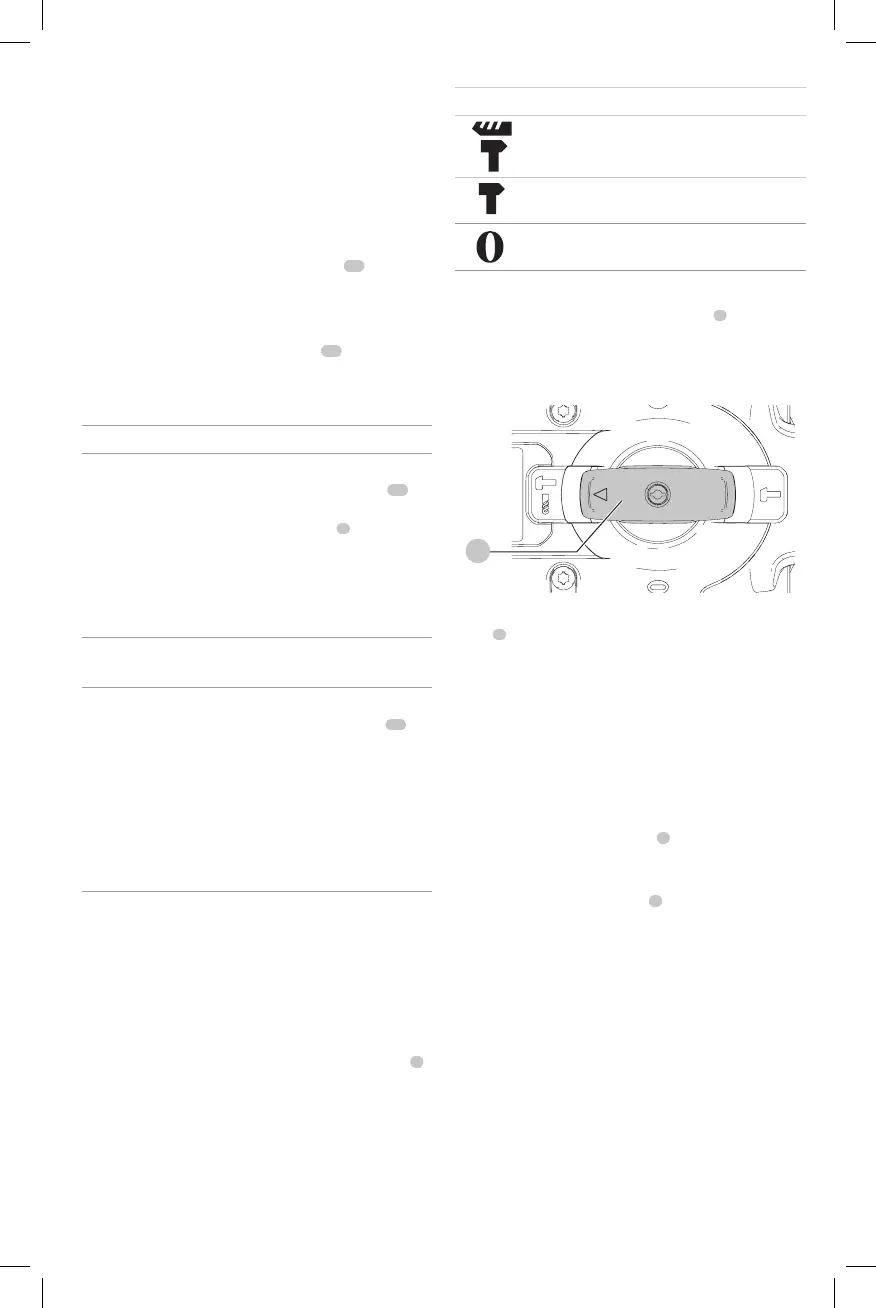

Fig. E
4
REMARQUE: la flèche sur le cadran de sélection de
mode
4
doit systématiquement pointer sur un symbole
de mode. Il n’existe aucune position d’utilisation entre
les symboles. Il peut être nécessaire de faire fonctionner
brièvement le moteur après avoir passé du mode
«Martelage seulement » au mode «Rotatif» afin d’aligner le
mécanisme ou de placer la mèchebiseautée.
Rotation de la position de la mèche
(Fig. A)
La mèche peut être tournée et verrouillée dans 24 positions
différentes.
1. Tournez le sélecteur de vitesse
4
du mode jusqu’à ce
qu’il pointe vers la position.
2. Tournez la mèche dans la position désirée.
3. Réglez le sélecteur de vitesse
4
du mode dans la
position «Martelage seulement».
4. Tournez la mèche jusqu’à ce qu’elle se verrouille
enplace.
Travailler sur une application (Fig. A, F)

AVERTISSEMENT: POUR RÉDUIRE TOUT
RISQUE DE DOMMAGES CORPORELS, s’assurer
SYSTÉMATIQUEMENT que la pièce est ancrée ou
arrimée solidement. Pour percer des matériaux fins,
utiliser un morceau de bois «de renfort» pour éviter de
lesendommager.

AVERTISSEMENT: attendre systématiquement l’arrêt
complet du moteur avant de changer la direction
derotation.
