12
Installation des appuis
METTRE LA MEULEUSE D'ÉTABLI HORS TENSION ET LA
DÉBRANCHER.
L'emballage comprend une clé hexagonale fixée à la droite de
l'interrupteur. S'en servir lors de l'installation des supports des
appuis, des appuis et des supports des écrans protecteurs.
Il faut d'abord installer les supports des appuis (fig. 2). Puis, installer
les appuis. Se servir des boulons, des rondelles, de vis de blocage
et des cales qui se trouvent dans le sac de plastique pour fixer les
supports et les appuis en place.
NOTE : Il y a un appui droit et un gauche. Lorsqu'on se sert de
l'outil, il faut régler les appuis de sorte qu'ils soient à 3 mm (1/8
po) de la meule ou de tout autre accessoire utilisé.
Installation des pare-étincelles et des
écrans protecteurs
METTRE LA MEULEUSE D'ÉTABLI HORS TENSION ET LA
DÉBRANCHER.
Les pare-étincelles et les écrans protecteurs sont assemblés et ils se
trouvent dans le sac en plastique de l'emballage. Ils portent
respectivement les mentions «L» pour gauche et «R» pour droite.
Consulter la figure 3 afin de les installer à la meuleuse d'établi à
l'aide des deux vis du protecteur (dans certains cas, ces vis se
trouvent dans le sac en plastique). Régler le rebord du pare-
étincelles à 1,6 mm (1/16 po) de la meule ou de tout autre
accessoire illustré. Bien serrer les deux vis.
Installation des écrans protecteurs
METTRE LA MEULEUSE D'ÉTABLI HORS TENSION ET LA
DÉBRANCHER.
Retirer la bande d'acier du dessus de chaque écran protecteur en
enlevant les deux vis. Installer les écrans protecteurs (ils sont
identiques et ils vont d'un côté ou de l'autre) sur les supports (fig.
Français

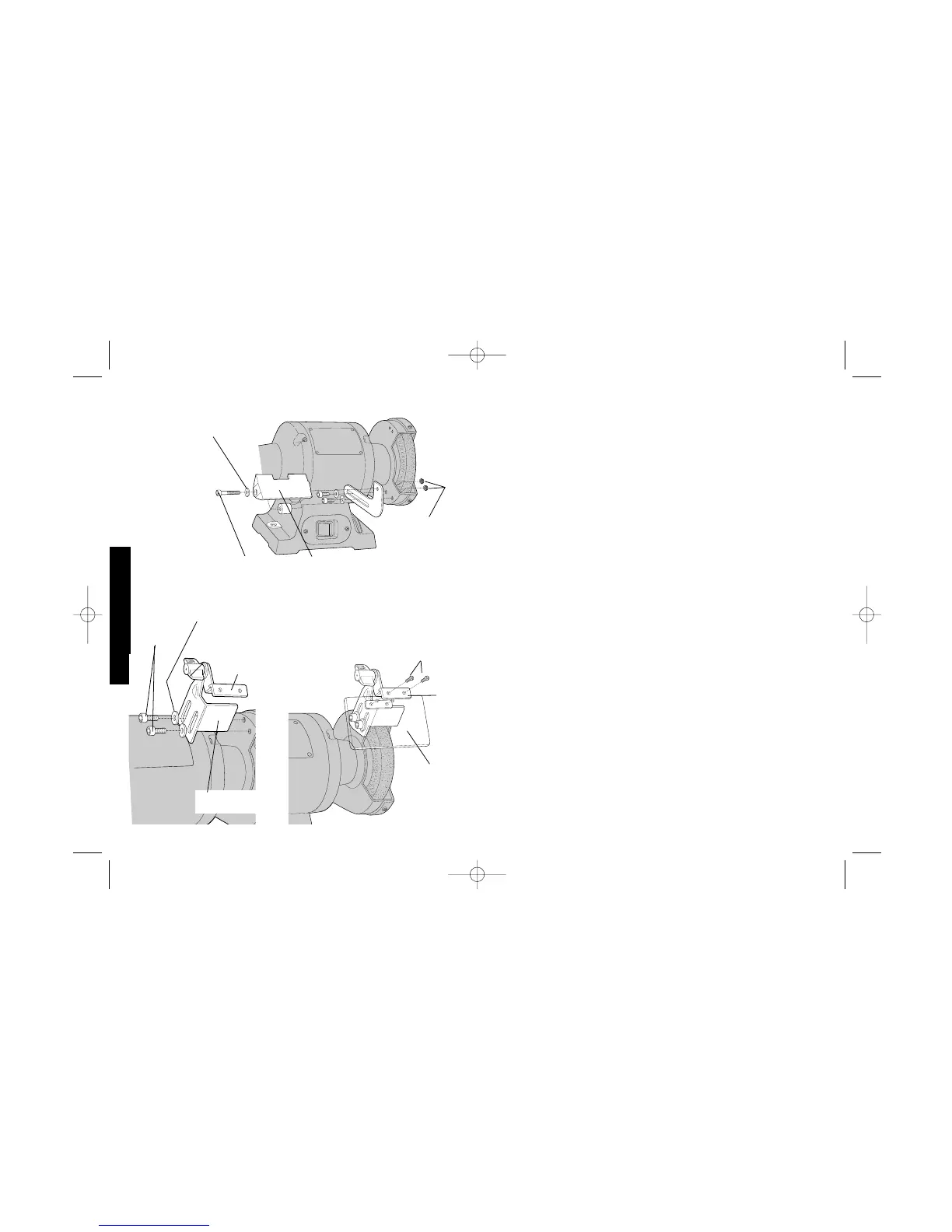

FIG. 2
FIG. 3
FIG. 4
APPUI
RONDELLES DE
BLOCAGE
BOULON
SUPPORT DE
L'ÉCRAN
PROTECTEUR
PARE-
ÉTINCELLES
RONDELLES DE
BLOCAGE
BOULON
VIS
BANDE
D'ACIER
ÉCRAN
PROTECTEUR
VIS DE
BLOCAGE
