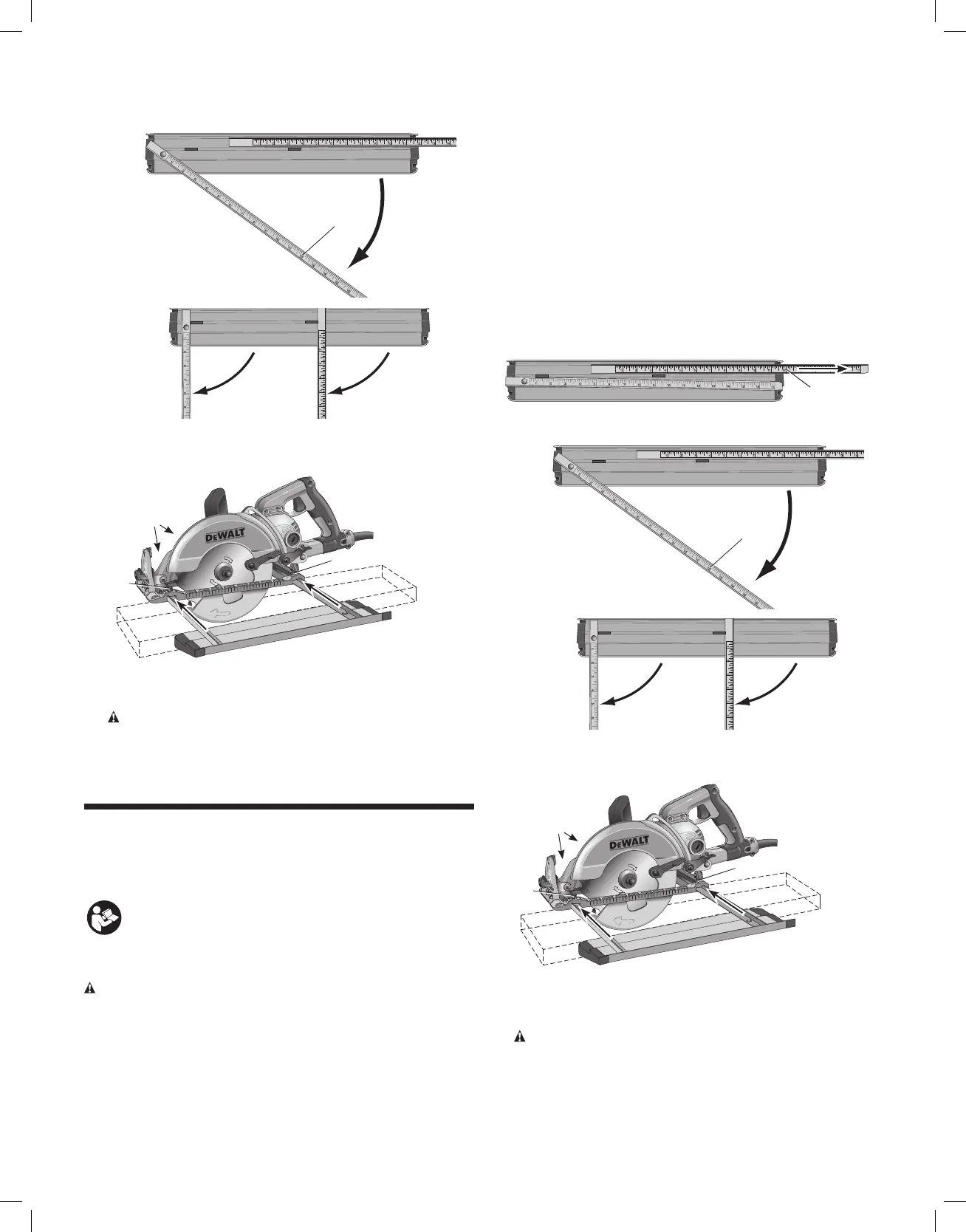

3. Tournez la patte (B) jusqu’à ce qu’elle s’arrête à un angle de
90˚, puis répétez l’opération avec la patte (A), comme illustré en
figures 2 et 3.
B
FIG. 2
FIG. 3
90˚
90˚
4. Resserrez le bouton.
5. Insérez les deux pattes dans les trous du châssis de scie, comme
illustré en figure 4.
INSTALLER LE GUIDE DE COUPE
LONGITUDINALE DANS CE SENS
FIG. 4
D
C
C
6. Ajustez les réglettes avant et arrière pour qu’elles soient au même
réglage.
AVERTISSEMENT: les deux réglettes, avant et arrière, DOIVENT
ÊTRE réglées sur la même largeur de coupe pour éviter tout risque de
dommages corporels dus à des rebonds.
7. Resserrez soigneusement les vis de verrouillage avant (C) et arrière (D)
sur la largeur de coupe désirée.
DWS5100
GUÍA DE DOBLE PUERTO PARA CORTES
LONGITUDINALES
Advertencias de seguridad
ADVERTENCIA: Para su seguridad, lea el manual de
instrucciones de la sierra antes de utilizar cualquier accesorio.
De no seguir estas advertencias podrían producirse lesiones
corporales y graves daños a la sierra y al accesorio. Cuando
realice el mantenimiento de esta herramienta, utilice únicamente
repuestos originales.
ADVERTENCIA:
• Utilice sólo con sierras circulares DWS535, DWS535T, DWS535T
y DCS577. El uso de esta guía para cortes longitudinales con
otras sierras puede aumentar el riesgo de rebote y lesiones.
• Antes de realizar un corte, verifique que los calibradores
delantero y trasero estén fijados para la misma amplitud de
corte. El uso de la guía de corte longitudinal con los calibradores
en diferentes amplitudes de corte podría hacer que se trabara la
hoja y aumentara el riesgo de rebote.
• Luego de instalar la guía de corte longitudinal en la sierra o
de mover la guía para cambiar la configuración de amplitud
de corte, revise que el protector inferior funcione bien antes
de arrancar la sierra e iniciar el corte para verificar que la guía
de corte longitudinal no afecte el funcionamiento debido del
protector.
• Luego de instalar la guía de corte longitudinal en la sierra o de
mover la guía para cambiar la configuración de amplitud de
corte, ajuste bien los tornillos de fijación delantero y trasero en
la base de la sierra para evitar que la guía de corte longitudinal
se mueva durante el corte.
Corte longitudinal
Se utiliza un corte longitudinal para cortar tablas anchas en tablas más
angostas, cortando al hilo. Este tipo de operación es difícil de controlar
con la mano por lo que se recomienda el uso de la guía de doble puerto
para cortes longitudinales DWS5100.
Montaje
1. Afloje la perilla que se encuentra debajo de la guía de corte
longitudinal.
2. Deslice la pata (A) horizontalmente, hasta que tope (Fig. 1).
A
FIG. 1
3. Rote la pata (B) hasta que tope en 90˚ y luego repita con la pata (A)
como lo muestran las Figuras 2 y 3.
B
FIG. 2
FIG. 3
90˚
90˚
4. Ajuste la perilla.
5. Deslice las dos patas en los orificios de la zapata de la sierra, como
aparece en la Figura 4.
INSTALAR LA GUÍA PARA CORTE
A LO LARGO DE LA VETA EN
ESTA DIRECCIÓN
FIG. 4
D
C
C
6. Ajuste los calibradores delantero y trasero para que queden fijados
en la misma amplitud de corte.
ADVERTENCIA: Los calibradores delantero y trasero DEBEN
quedar fijados en la misma amplitud de corte para evitar lesiones
corporales graves que podrían resultar del rebote de la sierra.
7. Ajuste bien los tornillos de sujeción delantero (C) y trasero (D) en la
amplitud de corte longitudinal deseada.
