Installation Chauffe-eau à gaz P.L.
Côtés Dessus
3 po
(7,62 cm)
12 po
(30,48 cm)
3. Utiliser une planche de 2 x 2 ou équivalent pour
encadrer la découpe.
4. Plier toutes les brides à 90° le long de la rainure.
5. Caler le chauffe-eau. Voir « Calage du chauffe-eau » à
la page 32.
4.2 Calage du chauffe-eau
q
ee
ww
rr

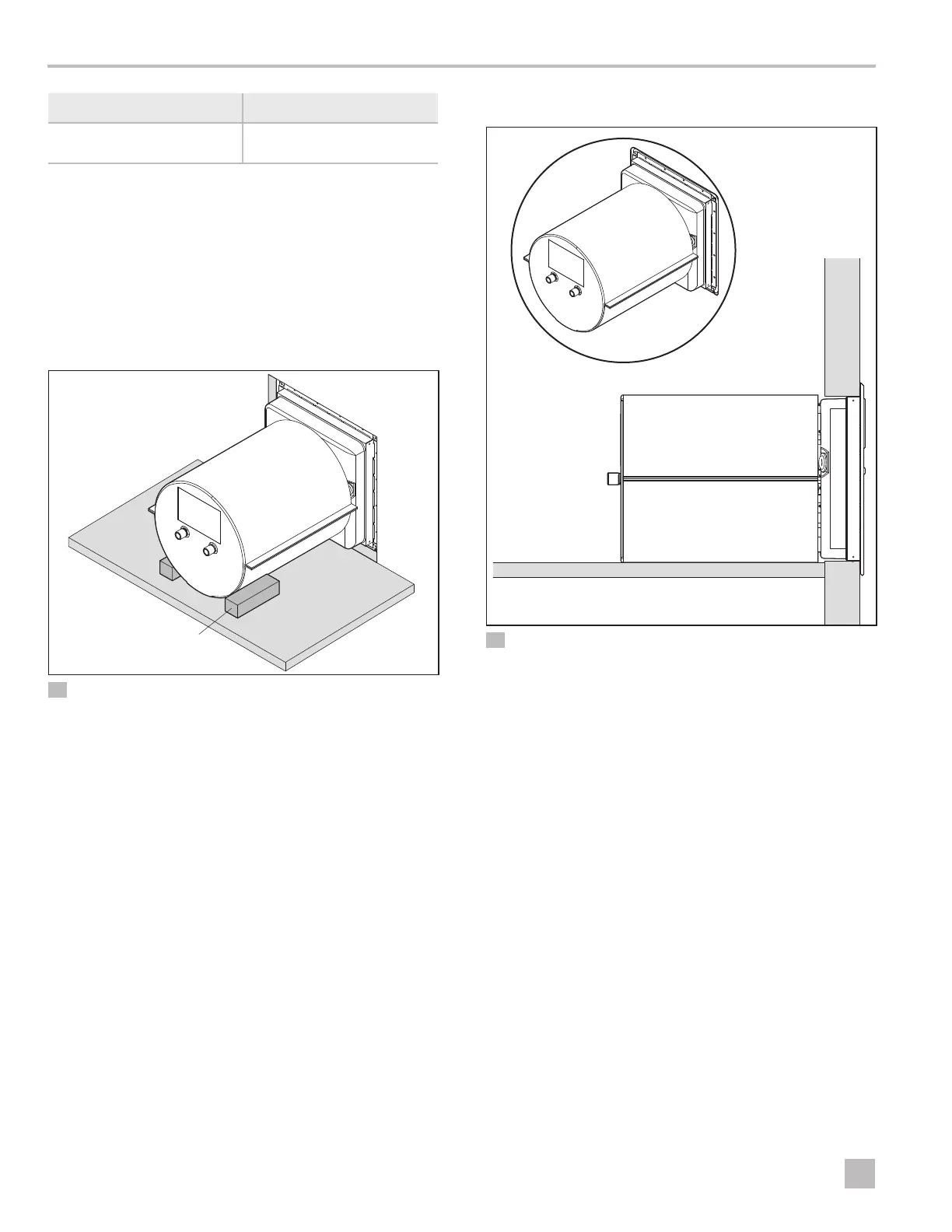

5 Calage du chauffe-eau
q
Chauffe-eau
e
Sol
w
Cadre de découpe
r
Bloc de bois
1. Placer le chauffe-eau dans l’emplacement de
ladécoupe.
2. À l’arrière de la découpe, mesurer la distance entre le
côté de la découpe et le côté du chauffe-eau.
3. Retirer le chauffe-eau de l’emplacement de la découpe.
4. Marquer la distance appropriée prise à l’étape 2 de
chaque côté sur la longueur de l’arrière de la découpe.
5. Placer un bloc de bois de 2 x 2 (50,8x 50,8)
d’au moins 6po (15cm) de longueur àchacun des
endroits indiqués (4).
6. Fixer les cales de bois au sol.
4.3 Installation du tuyau d’eau
q
w
ee
6 Raccords de tuyau
q
Chauffe-eau
e
Arrivée d’eau froide
w
Sortie d’eau chaude
1. Positionner le chauffe-eau à l’emplacement choisi
surle plancher du VR.
2. Retirer la protection filetée rouge de la sortie d’eau
chaude de 1/2 po (1,27cm).
3. Appliquer le mastic à conduit sur le filetage du tuyau
de sortie de l’eau chaude NPT de 1,27 cm (1/2 po).
4. Raccorder le tuyau de sortie d’eau chaude
NPT de1/2 po (1,27cm) au chauffe-eau
avecunraccordadapté.
AVIS : Permettre une flexibilité suffisante des tuyaux
d’eau et de gaz, de façon à pouvoir tirer l’unité vers
l’avant par rapport au mur, à 1po (2,54 cm) de la paroi
intérieure del’encastrement.
5. Retirer la protection filetée bleue de l’arrivée d’eau
froide de 1/2 po (1,27cm).
