Installation

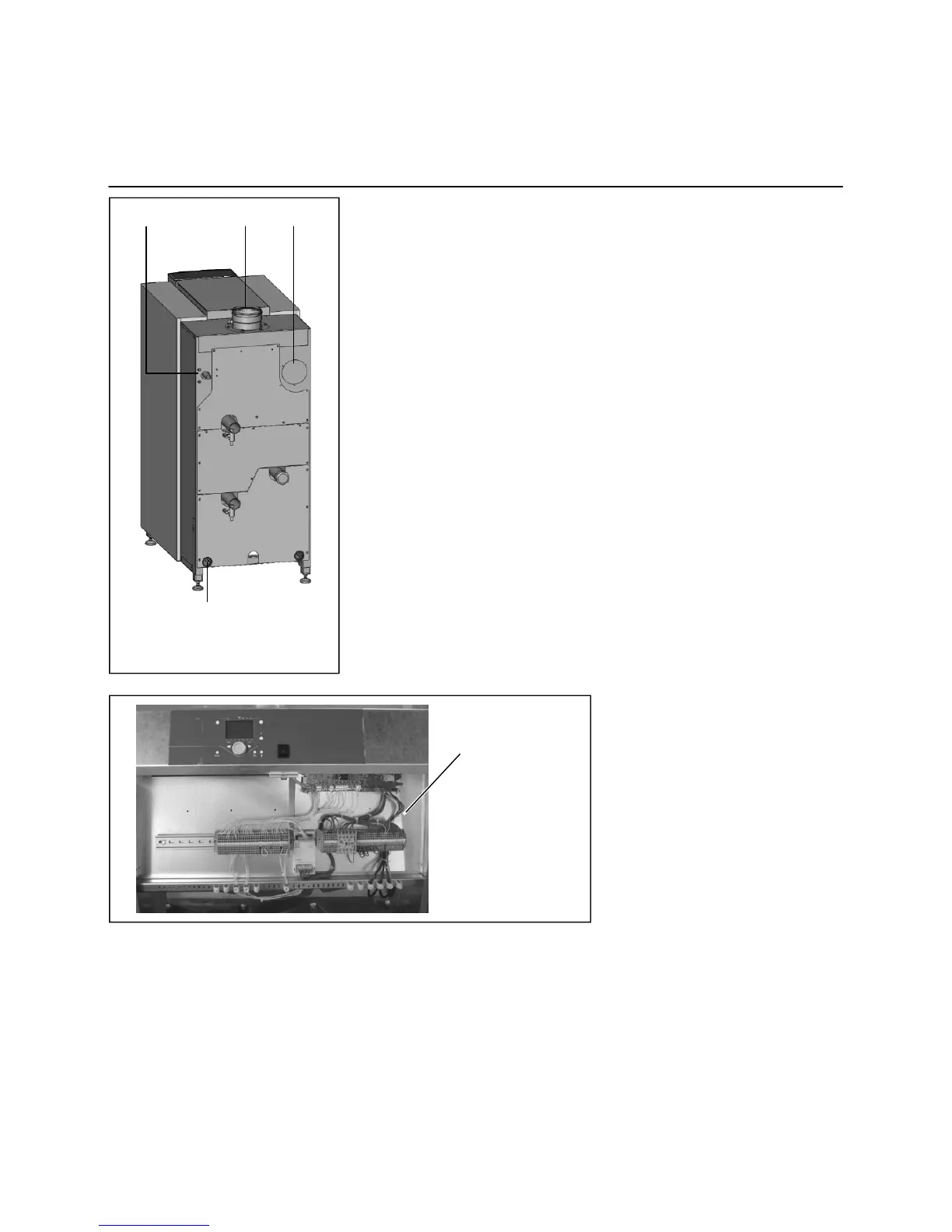

Raccordement gaz
12
Raccordement gaz
Le raccordement gaz doit être réalisé
par un installateur agréé selon les nor-
mes et réglementations applicables au
niveau national et local.
Raccorder la canalisation de gaz du
système hors tension au raccordement
gaz (1) de la chaudière. Un robinet de
gaz doit être installé directement derriè-
re la chaudière.
Un filtre à gaz peut être monté directe-
ment sur le raccordement de gaz de la
chaudière.
Raccordement gaz brûlés
Les réglementations pour la réalisation
des systèmes de gaz brûlés sont très
différentes d’un pays à l’autre. Il faudrait
s’assurer que toutes les réglementa-
tions nationales concernant les
systèmes de gaz brûlés sont bien
respectées.
Raccorder le système de gaz brûlés au
raccordement gaz brûlés (2) de la
chaudière, utiliser les systèmes de gaz
brûlés avec des raccordements sans
soudure uniquement. Il n’est pas
nécessaire de faire une vidange sé-
parée de condensat pour le système
de gaz brûlés, car le condensat sera
évacué par le siphon de la chaudière.
Veuillez noter les points suivants:
 Il est recommandé d’utiliser des
systèmes de gaz brûlés en acier
inoxydable ou PPS
 Le diamètre du système de gaz
brûlés doit être choisi par un cal-
cul d’après les réglementations
nationales
 Réaliser le système de gaz brûlés
aussi court que possible (pour une
longueur maximale voir la docu-
mentation du planificateur)
 Réaliser les trajets horizontaux
avec un angle minimum de 3°
Raccord entrée d’air (3)
L'entrée d'air peut être raccordée dans
le cas d'un raccordement étanche à
ventouse.
Pour ceci enlever la plaque de couver-
ture (3): maintenant le conduit d’aspira-
tion d’air peut être monté à l'intérieur de
la chaudière.. Le diamètre doit être
calculé selon les règles nationales en
vigueur. La résistance totale du conduit
de l'entrée d'air et du système d'évacu-
ation des fumées ne doit à aucun cas
dépasser la pression maximale de re-
foulement disponible du ventilateur.
Raccordement électrique
Le raccordement électrique doit être
réalisé par un installateur agréé selon
les normes et réglementations applica-
bles nationales et locales.
Pour l’alimentation en courant, il est
nécessaire d’utiliser un interrupteur-
séparateur de secteur avec une ouver-
ture de contact d’au moins 3 mm dans
la salle de chaudière. Cet interrupteur
peut être utilisé pour couper
l’alimentation en courant pour effectuer
l’entretien.
Tous les câbles seront passés par
l'arrière de la chaudière à travers l’-
ouverture en partie basse (2) vers le
tableau électrique (11) en face de la
chaudière.
Raccorder tous les fils métalliques
aux terminaux selon schéma de
câblage de la chaudière (compris
dans la carte fixée sur le panneau
arrière de la chaudière).
11
1 7 3
2
