Constructie
Opbouw van het toestel
Werkingsprincipe
4

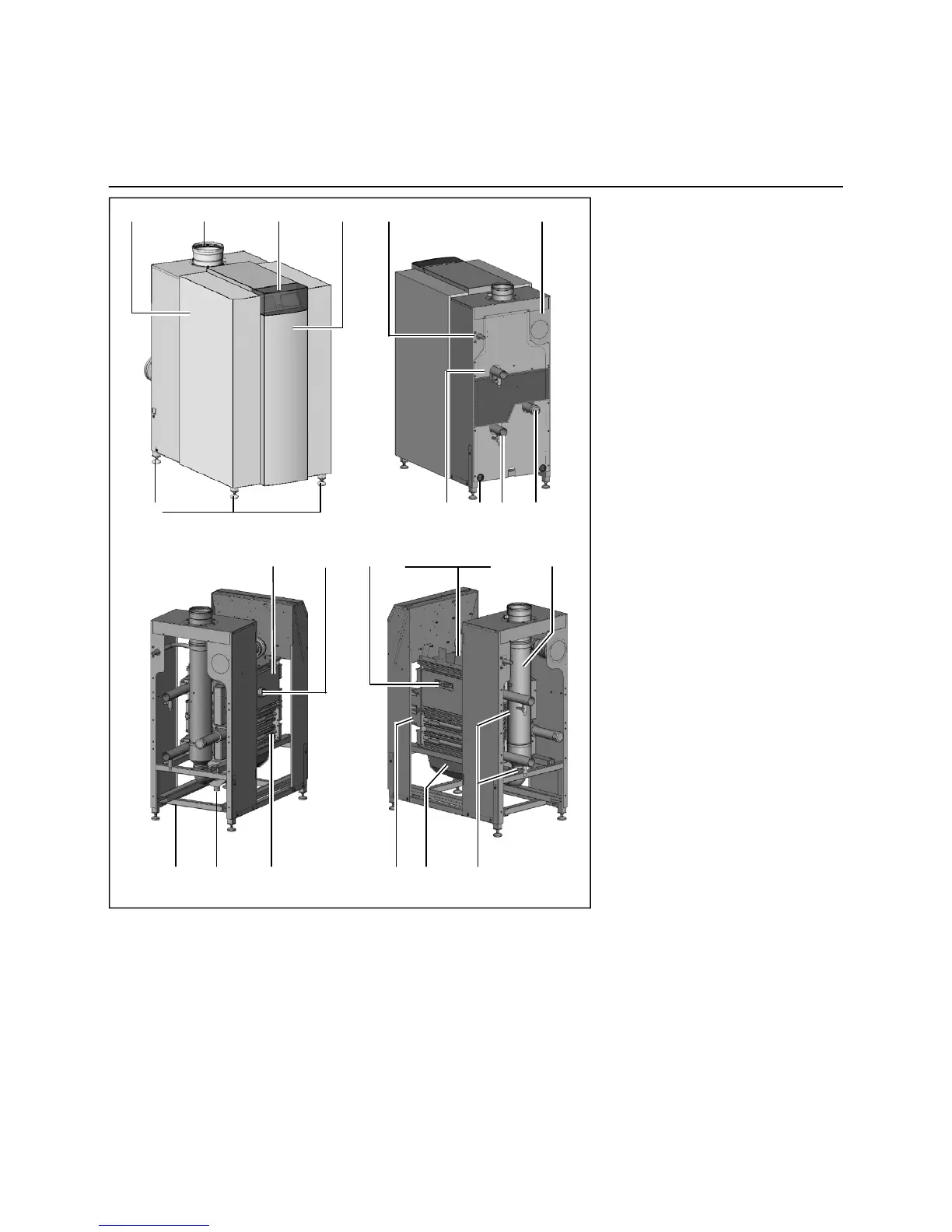

Opbouw van het toestel
De R600 is opgebouwd uit de volgende
hoofdcomponenten:
1 Beplating
2 Voorpaneel
3 Stelvoeten
4 Bedieningspaneel
(onder afdekkap)
5 Rookgasaansluiting
6 Luchtinlaat (onder beplating)
7 Gasaansluiting
8 Anvoeraansluiting waterzijdig
9 Retouraansluiting waterzijdig
10 2
e
(warme) retouraansluiting
(voor gebruik als split system)
11 Vul/aftap kraan
12 Doorvoer tbv electrische
aansluitingen
13 Frame
14 Brander/1
e
warmtewisselaar
15 2
e
/3
e
warmtewisselaar
16 Waterverdeelstukken
17 Condensbak
18 Whirlwind gas/lucht mengsysteem
19 Ventilator
20 Gasblok
21 Gasdrukschakelaar
22 Inspectieluik verbrandingskamer
23 Onstekings- en ionisatie-electrode
24 Sifon
25 Rookgasadapter
Werkingsprincipe
De R600 is een traploos modulerend
verwarmingstoestel. De regelunit in het
toestel past de modulatiegraad van het
toestel automatisch aan de warmte-
vraag van het systeem aan. Dit wordt
gedaan door middel van het variëren
van de snelheid van de ingebouwde
ventilator. Het Whirlwind gas/lucht
mengsysteem zal vervolgens automa-
tisch de gashoeveelheid aanpassen
aan de gekozen ventilatorsnelheid, om
een optimale verbranding en bijbeho-
rend rendement te garanderen. Na ver-
branding worden de rookgassen, met
behulp van de ventilator, van boven
De LMS14 regelunit controleert het
toestel tijdens bedrijf via:
Ketelregeling (stand alone bedrijf);
Weersafhankelijke regeling (met opti-
oneel verkrijgbare buitenvoeler);
0 -10V externe aansturing
(temperatuur of belasting) door ge-
bouwenbeheersysteem.
getransporteerd, waarna deze het toe-
stel aan de achterzijde verlaten via de
rookgasadapter.
Het retourwater uit het systeem treedt
de warmtewisselaar binnen aan de
onderzijde, waar de laagst mogelijke
rookgastemperatuur heerst. In dit ge-
deelte vindt de condensatie plaats. Het
water wordt vervolgens van beneden
naar boven getransporteerd, waar het
na doorstroming van de brander het
toestel verlaat via de aanvoeraanslui-
ting. Het tegenstroomprincipe (water
omhoog, rookgassen omlaag) garan-
deert zeer effici:ente verbrandingswaar-
den.
1 5 4 2 7 6
3 8 12 9 10
14 22 23 18, 19, 20, 21 25
13 24 15 16 17 11
