1. Připojení napájecího kabelu

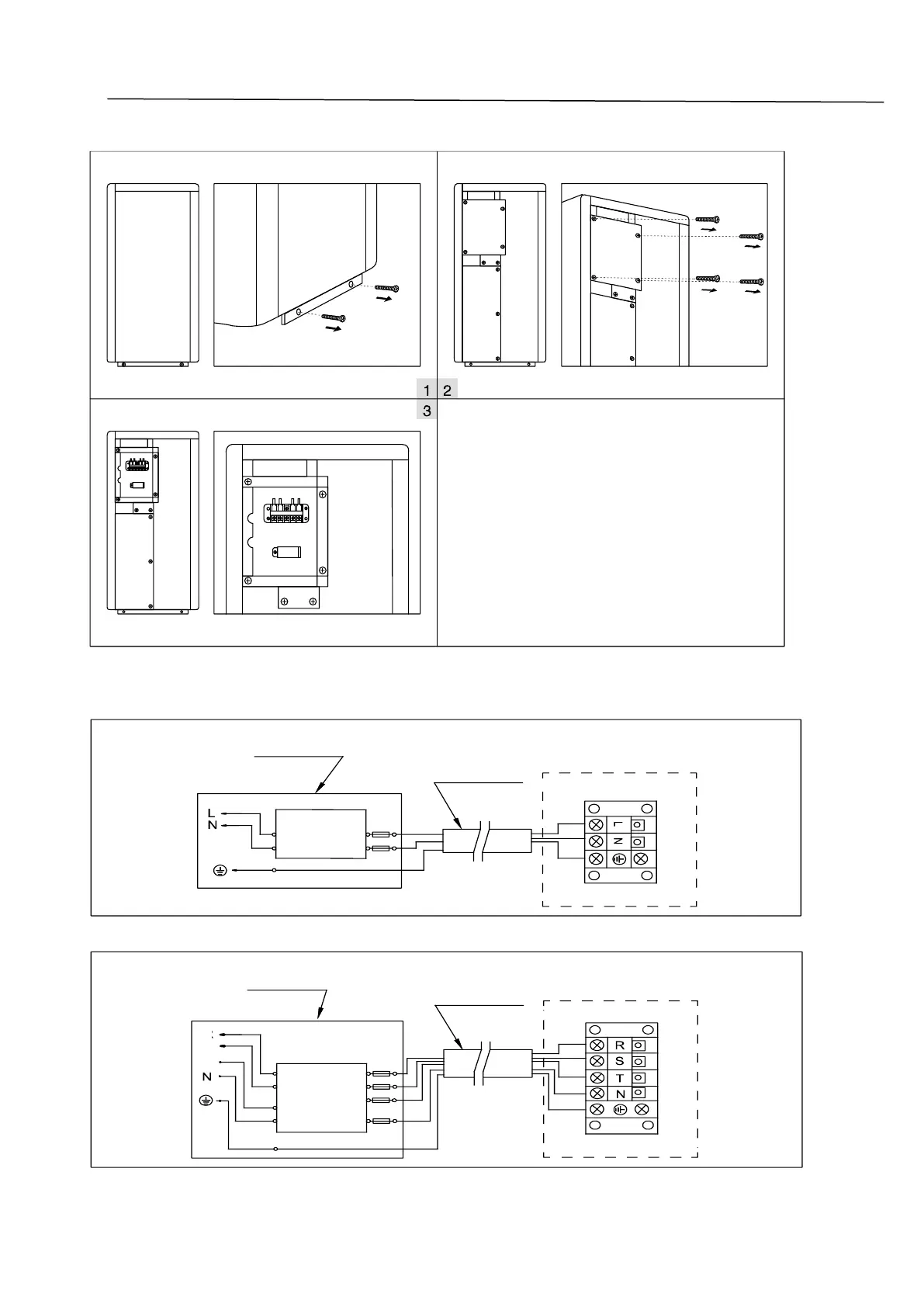

2. Schéma elektrického zapojení
Poznámka:
A. Pro elektrické napájení: 230V 50Hz
Místní rozvodná skříň (není součástí balení)
Elektrické
napájení
400V 50Hz
Místní rozvodná skříň (není součástí balení)
Svorkovnice tepelného čerpadla
Elektrické
napájení
230V 50Hz
B. Pro elektrické napájení: 400V 50Hz
Svorkovnice tepelného čerpadla
Použijte křížový šroubovák pro povolení
2 šroubů na spodní straně pravého panelu.
Uvolněte spodní polovinu panelu.
Odšroubujte 3 šrouby na krytu elektrické
skříně.
Svorky připojte podle schématu
elektrického zapojení.
