Fairland TurboSilence InverX IXCR110T User Manual

Für Monteure und Händler
- 15 -

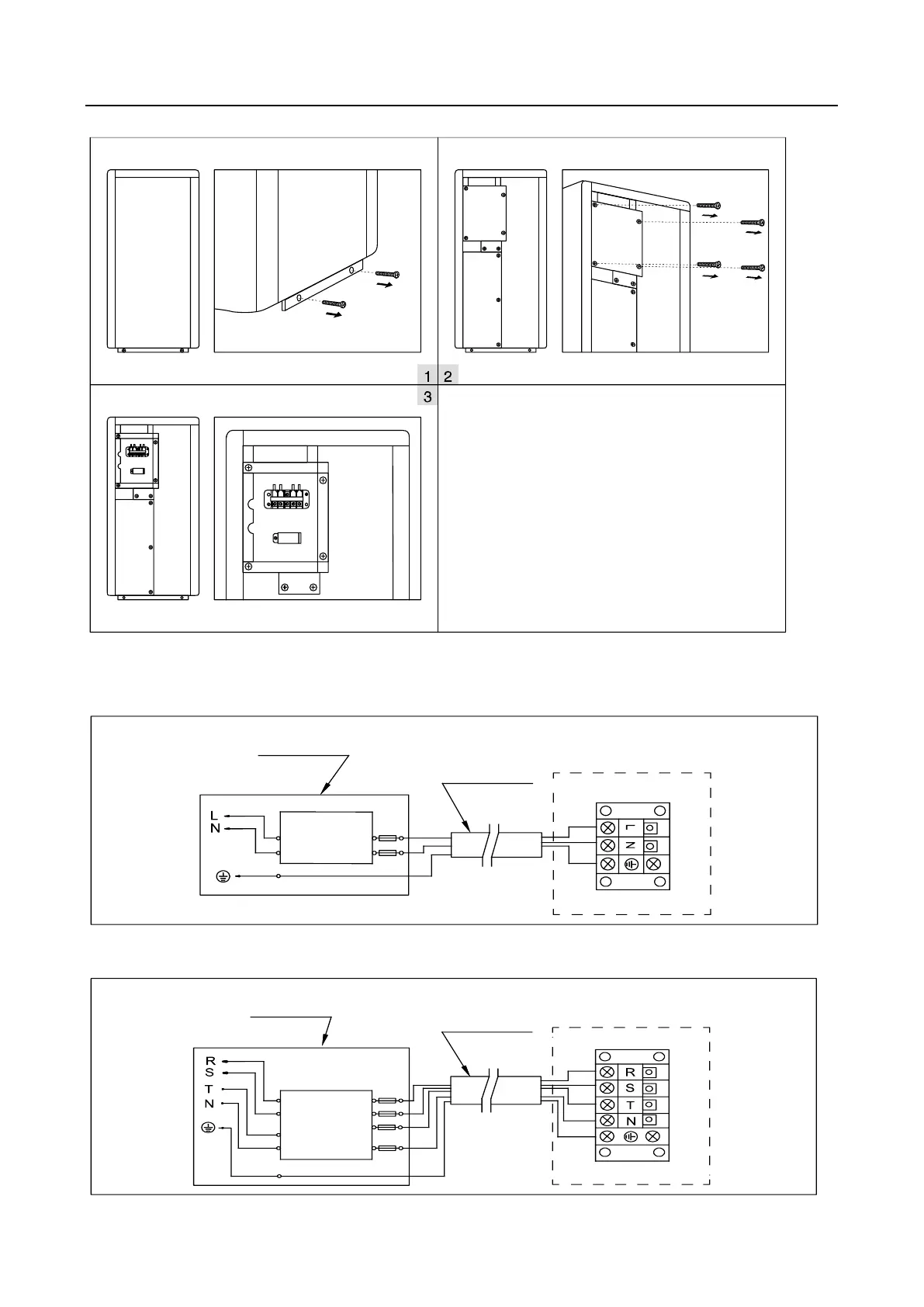

1. Verkabelungsschema
2. Wiring diagram Elektrischer Schaltplan
Schutzschalter
Stromversorgungskabel
Verdrahtungsboard der
Schwimmbad-Wärmepumpe
Sicherung
Verteilerkasten
(vom Kundenvorzubereiten)
Verteilerkasten
(vom Kunden vorzubereiten)
Verdrahtungsboard der Schwimmbad-
Wärmepumpe
Schutzschalter
Stromversorgungskabel
Stromversorgung:
230V 50Hz
Stromversorgung
400V 50Hz
Erdung
B. Für Stromversorgung: 400V 50Hz
Erdung
Sicherung
A. Für Stromversorgung: 230V 50Hz
Lösen Sie mit einem Kreuzschlitz-
schraubendreher die 2 Schrauben
unten an der rechten Verkleidung.
Lassen Sie die untere Hälfte des
Bedienfelds los.
Entfernen Sie die 3 Schrauben an der
Abdeckung des Schaltschranks.
Schließen Sie die Klemmen gemäß
Schaltplan an
