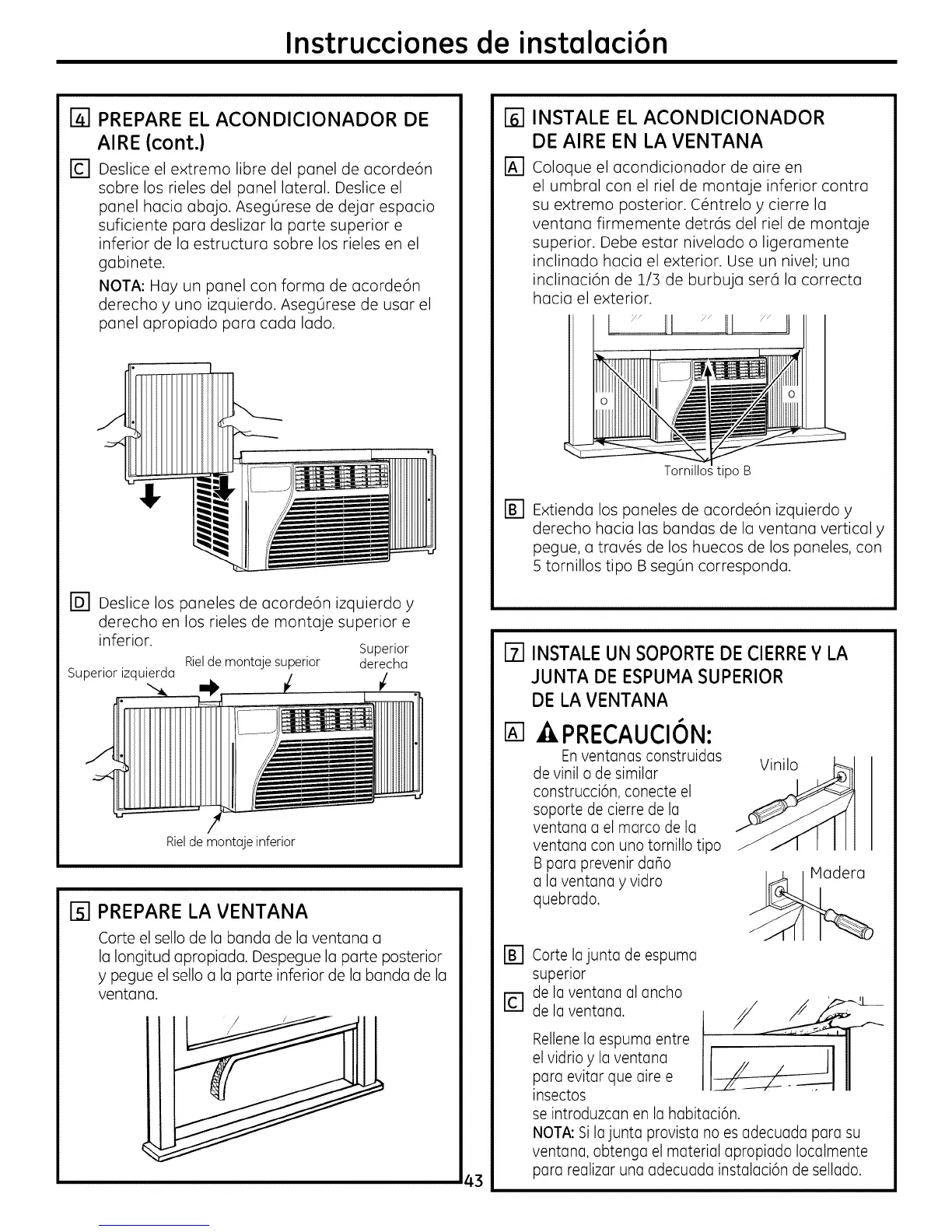

Instrucciones de instalaci6n
[]
©
PREPARE EL ACONDICIONADOR DE
AIRE (cont.)
Deslice el extremo libre del panel de acorde6n
sobre los rieles del panel lateral. Deslice el
panel hacia abajo. AsegQrese de dejar espacio
suficiente para deslizar la parte superior e
inferior de la estructura sobre los rieles en el
gabinete.
NOTA:Hay un panel con forma de acorde6n
derecho y uno izquierdo. Aseg0rese de usar el
panel apropiado para cada lado.
FDI Deslice los paneles de acorde6n izquierdo y
derecho en los rieles de montaje superior e
inferior. Superior
Rieldemontajesuperior derecha
Superiorizquierda
Rielde montaje inferior
B1
PREPARE LA VENTANA
Corteel sellode la banda de la ventana a
la Iongitud apropiada. Despeguela parte posterior
y pegue el selloa la parte inferiorde la banda de la
ventana.
'' [
43
%
INSTALE EL ACONDICIONADOR
DE AIRE EN LA VENTANA
Coloque el acondicionador de aire en
el umbral con el riel de montaje inferior contra
su extremo posterior. C6ntrelo y cierre la
ventana firmemente detr6s del riel de montaje
superior. Debe estar nivelado o ligeramente
inclinado hacia el exterior. Use un nivel; una
inclinaci6n de 1/3 de burbuja set6 la correcta
hacia el exterior.
Tornilk tipo B
1_] Extienda los paneles de acorde6n izquierdo y
derecho hacia las bandas de la ventana vertical y
pegue, a trav6s de los huecos de los paneles, con
5 tornillos tipo B segQncorresponda.
r?l
%
INSTALE UN SOPORTE DE CIERRE V LA
JUNTA DE ESPUMA SUPERIOR
DE LA VENTANA
PRECAUCI6N:
Enventanasconstruidas
de vinil o de similar
construcci6n,conecteel
soportede cierrede la
ventanaa el marco de la
ventanacon unotornillotipo
Bpara prevenirdano
a laventanay vidro
quebrado.
[] Cortelajunta deespuma
superior
de la ventanaal ancho
[] de la ventana.
Rellenela espumaentre
elvidrio y la ventana
para evitarque airee
insectos
Vinilo
seintroduzcanen lahabitaci6n.
NOTA:Silajunta provista no esadecuadapara su
ventana,obtengaelmaterialapropiado Iocalmente
para realizarunaadecuadainstalaci6nde sellado.
