Préparation de l’installation

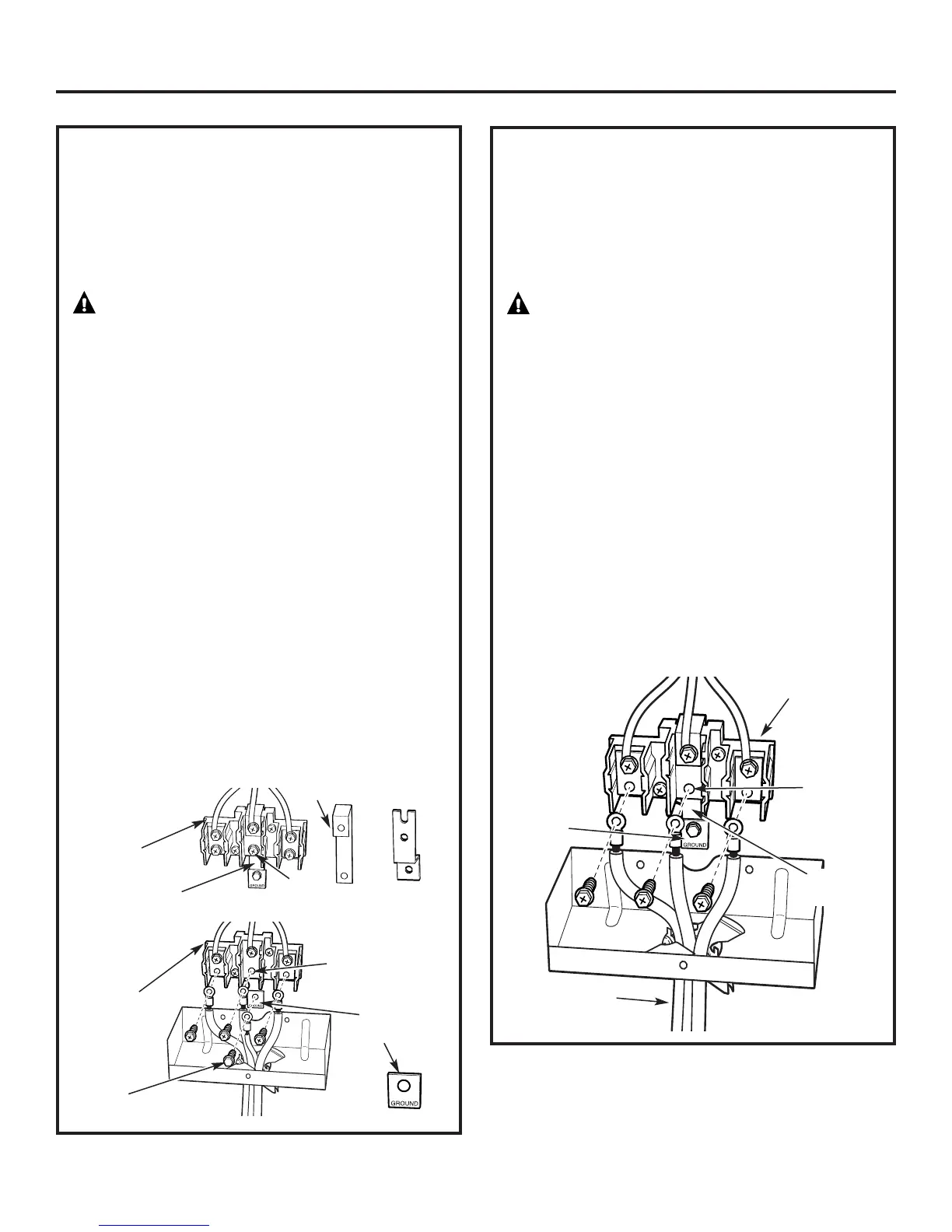

INSTALLATION DU CORDON
D’ALIMENTATION 4 FILS
REMARQUE: Un cordon à 4 fils est branché
à la cuisinière en usine. Suivez la procédure
suivante pour modifier l’installation existante
et passer du cordon 3 fils à un 4 fils.
AVERTISSEMENT
Le fil neutre du circuit d’alimentation doit être
branché à la borne neutre située au centre
inférieur du bornier. Les câbles d’alimentation
doivent être branchés aux bornes au bas
à gauche et au bas à droite du bornier. Le
quatrième fil de mise à la terre doit être branché
au cadre de la cuisinière avec la prise de terre
et la vis de mise à la terre.
•Retirez les 3 vis de la borne du bas du bornier.
Retirez la vis de mise à la terre et la prise de terre
et mettez-les de côté.
•
Retirez le conducteur de terre. NE JETEZ PAS LE
CONDUCTEUR OU LES VIS DE TERRE.
•Intr
oduisez une vis de terre dans l’anneau de la
borne du fil de terr
e du cordon d’alimentation, via
la prise de terre et dans le cadre de la cuisinièr
e.
•Introduisez les 3 vis de la borne (r
etirées
précédemment) via chaque anneau de borne
du cordon d’alimentation et dans les bornes
inférieur
es du bornier
. Veillez à ce que le fil
du centre (blanc/neutr
e) est branché à la position
centrale inférieur
e du bornier. Serrez correctement
les vis sur le bornier.
Avant
Apr
ès
Bornier
Bor
nier
Bor
ne
neutre
Bor
ne neutr
e
Conducteur
de ter
r
e
Prise de terre
(mise à la
ter
r
e vers la
cuisinière)
Vis de mise
à la terre
Conducteur de terre
or
INSTALLATION DU CORDON
D’ALIMENTATION 3 FILS
REMARQUE: un cordon à 4 fils est branché à la
cuisinière en usine. Suivez la procédure suivante
pour modifier l’installation existante et passer
du cordon à 3 fils.
AVERTISSEMENT
Le fil neutre ou de garde du cordon d’alimentation
doit être branché à la borne neutre située au centre
inférieur du bornier. Les câbles d’alimentation
doiv
ent être branchés aux bornes au bas à gauche
et au bas à droite du bornier.
•Retirez le conducteur de terre (situé sur la droite
du bornier) et branchez entre la partie centrale
inférieur
e du bornier et le cadre de la cuisinière.
•Retirez les 3 vis de la borne inférieure du bornier.
Introduisez les 3 vis de la borne (retirées
précédemment) via chaque anneau de borne
du cordon d’alimentation et dans les bornes
inférieures du bornier. Veillez à ce que le fil
du centre (blanc/neutre) est branché à la position
centrale inférieure du bornier. Serrez correctement
les vis sur le bornier.
NE retirez PAS le branchement du conducteur de terre.
Conducteur
de ter
re
Bornier
(apparence
susceptible
de varier)
Borne
neutr
e
Cordon
d’alimentation
Prise
de terre
32
