1. Connectez une extrémité du câble au débitmètre. Reportez-vous à la documentation du
débitmètre.
2. Connectez l'autre extrémité du câble sur le port AUX d'E/S du contrôleur.
Branchement d'un débitmètre qui n'est pas de marque Hach
Pour connecter un débitmètre qui n'est pas de marque Hach sur le port AUX E/S, procédez de la
façon suivante.
Eléments à réunir : demi-câble auxiliaire polyvalent, 7 broches
1. Connectez l'une des extrémités du câble sur le port AUX d'E/S du contrôleur.
2. Branchez l'autre extrémité du câble sur le débitmètre. Reportez-vous aux sections Figure 11 et
Tableau 1.
Remarque : Dans certaines installations, il est nécessaire de brancher les équipements externes sur l'entrée
d'impulsion, la sortie spéciale et/ou la sortie de programme complet au moyen de grandes longueurs de câbles.
Dans la mesure où il s'agit d'interfaces d'impulsion avec références de mise à la terre, une signalisation
incorrecte peut être induite par des différences transitoires de mise à la terre entre chaque extrémité du câble.
Des différences de terre importantes sont fréquentes pour les installations réalisées pour l'industrie lourde.
Dans ces environnements, il pourra être nécessaire d'utiliser des isolateurs galvaniques de tierces parties (par
exemple, les optocoupleurs) en ligne avec les signaux ou signal affecté(s). Pour l'entrée analogique, l'isolation
de terre externe est généralement inutile, car le transmetteur de 4–20 mA assure normalement l'isolation.

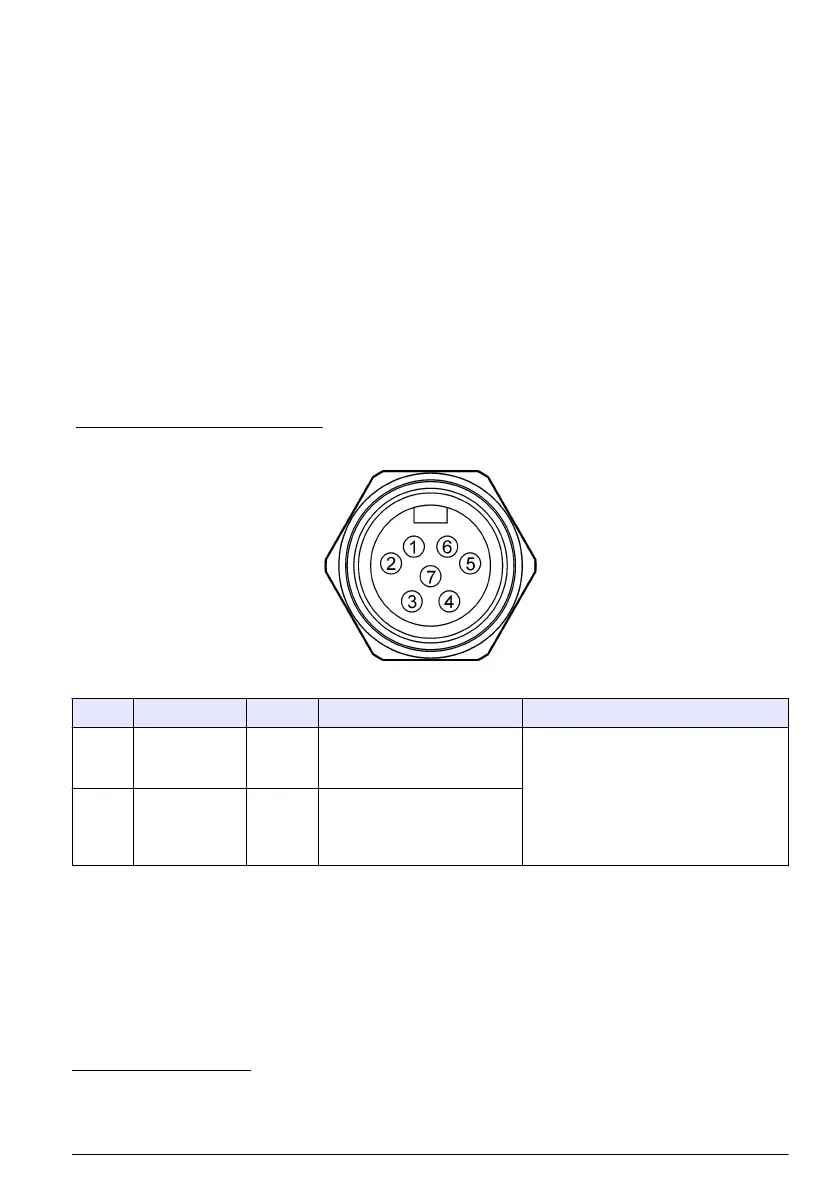

Figure 11 Connecteur auxiliaire
Tableau 1 Informations sur le câblage du demi-câble
Broche Signal Couleur
4
Description Valeur nominale
1 +sortie
d'alimentation
13 VCC
Blanc Sortie positive d'alimentation.
Utiliser uniquement avec la
broche 2.
Module IO9000 alimenté par batterie :
12 V c.c. nominal ; Alimentation du
module IO9000 : 15 à 1,0 A maximum.
2 Commun Bleu Retour négatif de
l'alimentation. Lorsque
l'alimentation est utilisée, la
broche 2 est mise à la terre
5
.
4
La couleur de fil se rapporte aux couleurs des câbles universels (8528500 et 8528501).
5
Tous les équipements alimentés sur secteur qui se branchent aux bornes du contrôleur doivent
être homologués NRTL.
Français 41
