24 49-7835 Rev. 7
FRANÇAIS

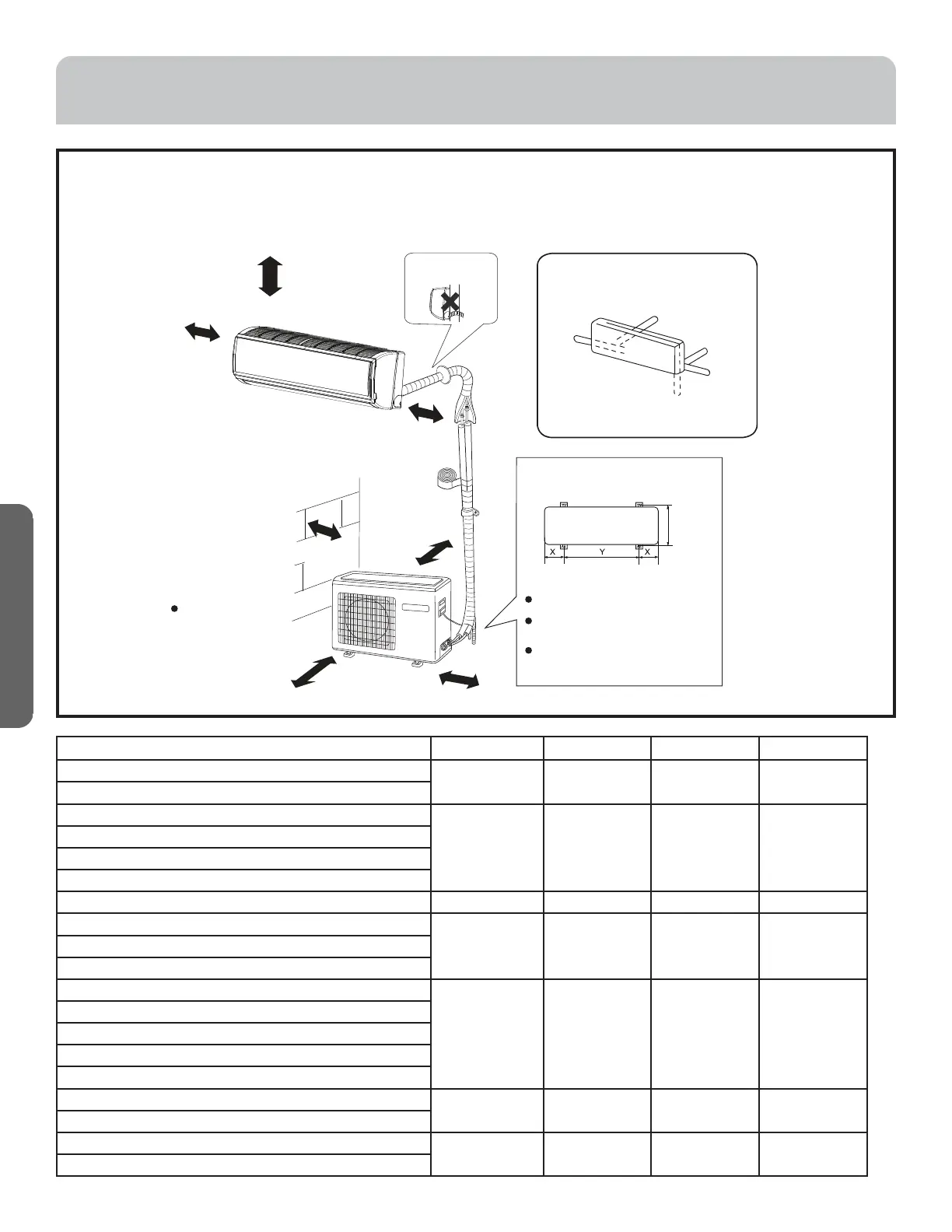

DÉGAGEMENTS MINIMAUX
(L’aspect peut varier)
Z
Cette illustration est pour référence seulement. L’aspect de votre produit peut être différent. Lisez votre manuel avant l’installation.
Expliquez le fonctionnement de l’appareil à l’utilisateur selon ce manuel.
Piping Exit Options
Rear left
Left
Rear
right
Right
Below
Numéro de modèle marketing X1(po) X2(po) Y(po) Z(po)
1U09EH2VHA 4.53 4.53 23.23 12.95
1U12EH2VHA
1U18EH2VHA 5.12 5.12 25.98 15.75
1U24TE2VHA
1U24AP2VHA
1U18EH2VHD
1U18LC2VHA 4.53 4.53 22.95 12.60
1U12LC2VHA 5.47 5.51 19.69 10.20
1U09TE1VHA
1U12TE1VHA
1U18TE2VHA 5.16 5.16 24.72 14.53
1U15AP2VHA
1U18AP2VHA
1U09EH2VHD
1U12EH2VHD
1U09AP2VHA 5.12 5.91 19.69 12.20
1U12AP2VHA
1U09TE2VHA 5.12 6.30 20.08 12.32
1U12TE2VHA
INSTRUCTIONS D'INSTALLATION
