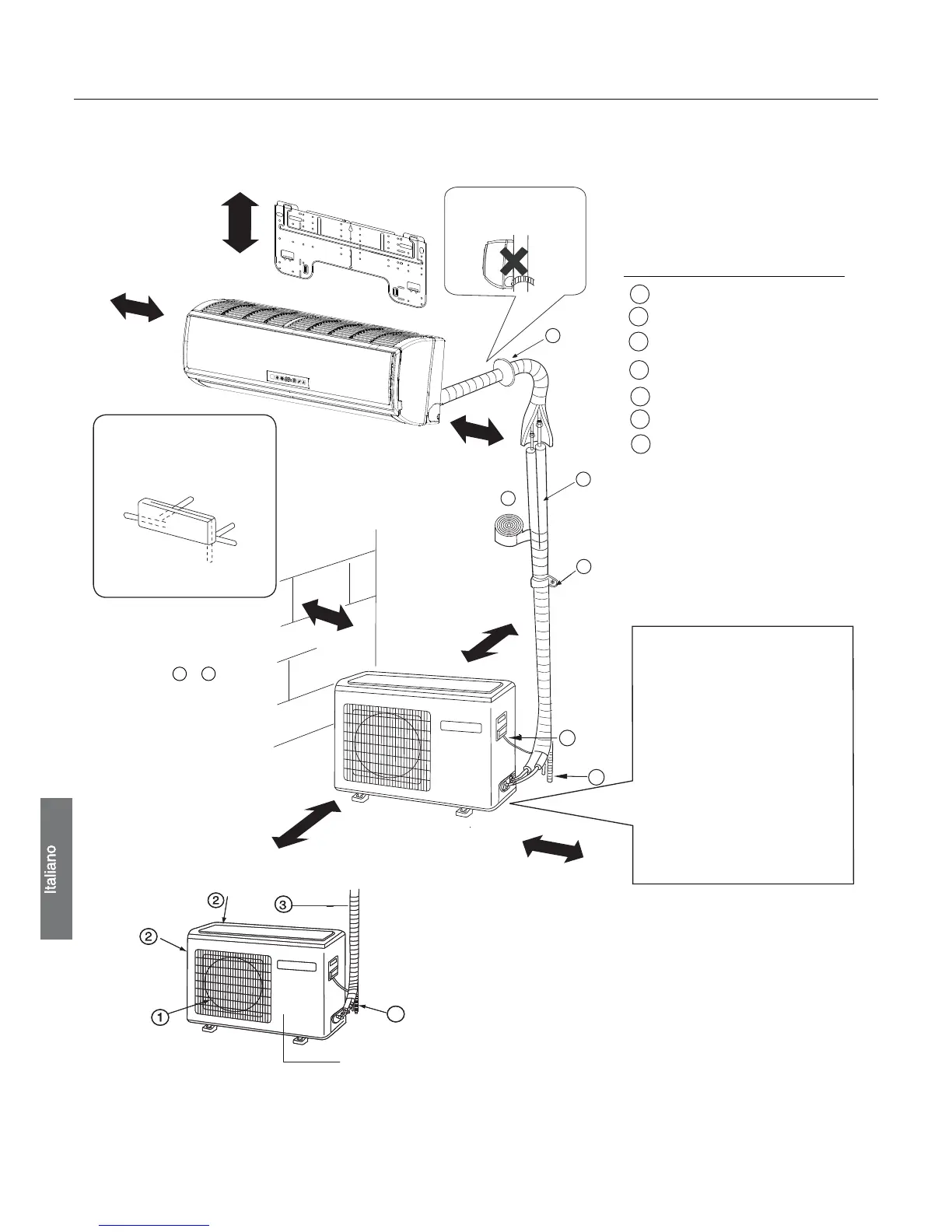

Illustrazione installazione dell'unità esterna/interna
I modelli adottano il refrigerante R410A senza HFC.
Per l'installazione delle unità interne, fare riferimento al manuale di installazione fornito con le unità.
(Lo schema rappresenta un'unità interna montata a muro.)
● Le immagini di unità esterne e interne sono solo per riferimento.
Attenersi al prodotto acquistato.
USCITA DELL'ARIA
PRESA D'ARIA
CONNESSIONE DELLE TUBAZIONI E DEI CAVI
ELETTRICI
TUBO FLESSIBILE DI DRENAGGIO
c
d
e
f
più di 15 cm
Deve essere prestata
attenzione al sollevamento
del tubo flessibile di scarico
Disposizione della dire-
zione delle tubature
Sinistra
Posteriore
sinistra
Posterio-
re destra
Destra
Inferiore
più di 10 cm
più di 10 cm
più di 20 cm
più di 60 cm
Fissaggio dell’unità esterna
● Fissare l’unità alla pavimentazione
o al blocco di cemento stringen-
do bene dadi e bulloni (10mm) e
accertarsi che l’unità sia a livello
orizzontale.
● Quando si installa l’unità su pareti,
tetti o tettoie, fissare in sicurezza
un supporto usando chiodi o cavi
tenendo in considerazione terre-
moti e venti forti.
● Se la vibrazione potrebbe avere
un'influenza sulla casa, fissare l’
unità usando un pannello antivi-
brazione.
● I simboli da
A
a
G
nelle
immagini sono i numeri
delle parti.
● La distanza tra l’unità in-
terna e il pavimento deve
essere superiore ai 2 m.
Parti optional per le tubature
Nastro non adesivo
Nastro adesivo
Supporto (L.S) con viti
Collegamento del cavo elettrico per
interno ed esterno
Tubo flessibile di scarico
Materiale isolante termico
Coperchio foro tubatura
più di 20 cm
più di 25 cm
Compressore (all'interno dell'unità)
43
