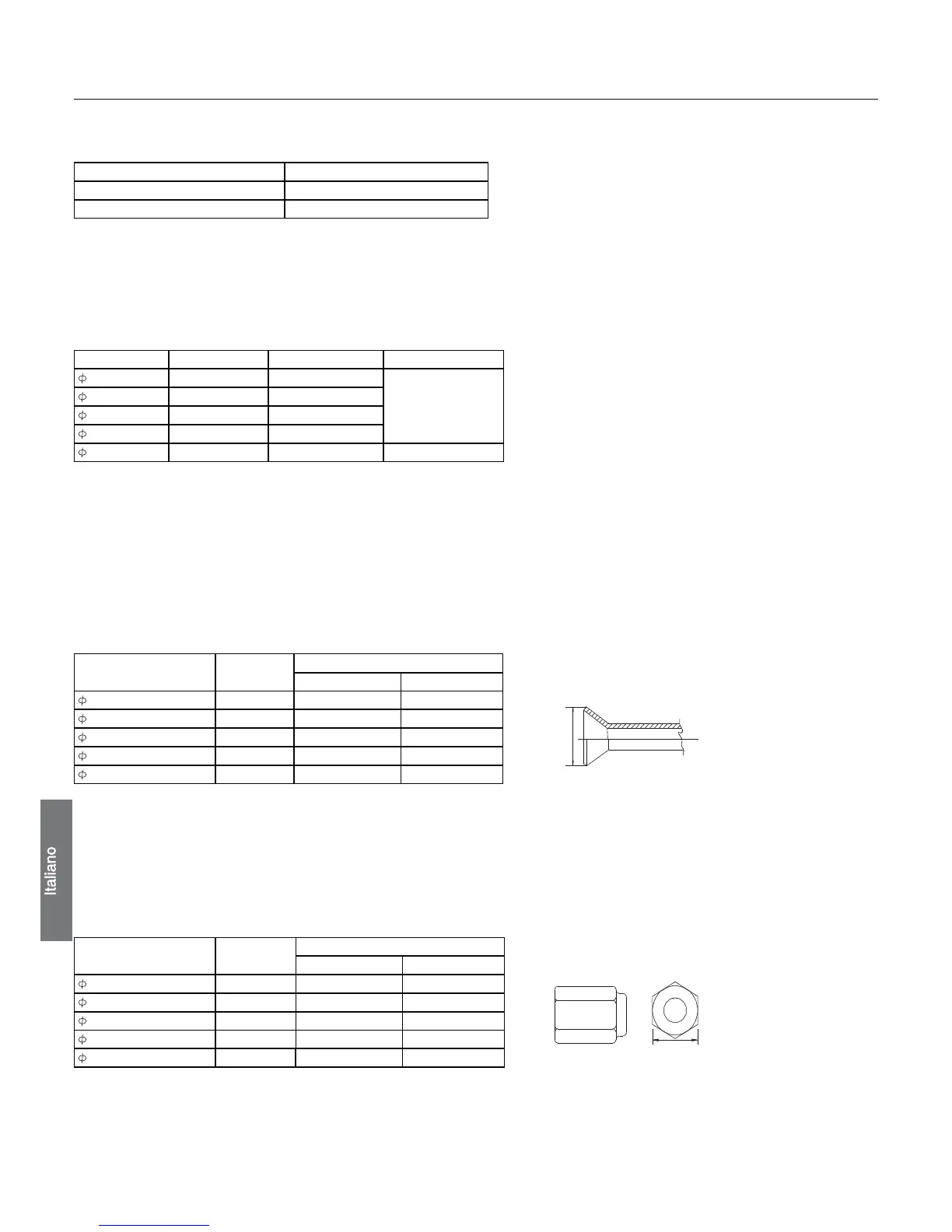

Leggere prima dell'installazione
Materiali per le tubature
Tipi di tubi in rame (riferimento)
Massima pressione di funzionamento Refrigeranti applicabili
3,4 MPa R22, R407C
4,15 MPa R410A
● Utilizzare tubature che rispettino gli standard locali.
Materiali tubature/Spessore radiale
Utilizzare tubature in rame di fosforo disossidato.
Poichè la pressione di attività delle unità che utilizzano l'R410A è più elevata di quella delle unità con l'R22, utilizzare tubature con uno
spessore radiale che sia specificato nel grafico sottostante. (Tubature con uno spessore radiali di 0.7 mm o inferiore non devono essere
usate.)
Dimensione (mm) Dimensione (pollici) Spessore radiale (mm) Tipo
6.35 1/4'' 0,8t
Tubature di tipo O
9.52 3/8" 0,8t
12.7 1/2" 0,8t
15.88 5/8" 1,0 t
19.05 3/4" 1,0 t Tipo-1/2H o tubazioni H
● Nonostante sia stato possibile utilizzare tubature di tipo O per una dimensione che arrivi fino a 19,05 (3/4") con refrigeranti convenzio-
nali, utilizzare tubature H di tipo 1/2H per unità che utilizzano l'R410A. (Tubature di tipo O possono essere utilizzate se la dimensione
della tubatura è 19,05 e lo spessore radiale è 1,2 t.)
● La tabella
mostra gli standard giapponesi. Utilizzare questa tabella come riferimento, scegliere tubature che corrispondono agli standard
locali.
Svasatura (tipo O e topo OL)
Le dimensioni della svasatura per le unità che utilizzano l'R410A sono maggiori di quelle delle unità che utilizzano l'R22 per migliorare la
tenuta.
Dimensione della svasatura(mm)
Dimensione esterna delle
tubature
Dimensioni
Dimensione A
R410A R22
6.35 1/4'' 9.1 9.0
9.52 3/8" 13.2 13.0
12.7 1/2" 16.6 16.2
15.88 5/8" 19.7 19.4
19.05 3/4" 24.0 23.3
Se viene utilizzato un tipo di foro di svasamento a frizione con le machine flares sulle unità che utilizzano l'R410A, la parte del tubo che
fuoriesce deve avere una lunghezza da 1,0 e 1,5mm. Un tubo di calibro in rame può risultare utile per regolare la lunghezza del tubo che
sporge.
Bullone foro svasamento
Per aumentare la forza vengono utilzzati bulloni svasati di tipo 2 invece che di tipo 1. La dimensione dei bulloni foro svasati è stata cam-
biata.
Dimensione bullone foro svasato (mm)
Dimensione esterna delle
tubature
Dimensioni
Dimensione B
R410A (Tipo 2) R22 (Tipo 1)
6.35 1/4'' 17.0 17.0
9.52 3/8" 22.0 22.0
12.7 1/2" 26.0 24.0
15.88 5/8" 29.0 27.0
19.05 3/4" 36.0 36.0
● La tabella mostra gli standard giapponesi. Utilizzare questa tabella come riferimento, scegliere tubature che corrispondono agli stan-
dard locali.
Dimensione A
Dimensione B
49
