1U09BE5ERA
1U12BE5ERA
1U18EE5ERA
1U24GE5ERA
45
1U09BN2ERA
1U12BN2ERA
1U18EN2ERA
1U09BE5ERA
1U12BE5ERA
1U18EE5ERA
9.52x0.8mm
15.88x1.0mm
1U24GE5ERA
• Installez les écrous d'évasement sur les
tuyaux à brancher, puis évasez les tuyaux.
A
B
A
B
A
B
unité extérieure
Unité
intérieure
Unité
intérieure
unité extérieure
unité extérieure
Unité
intérieure
Piège dl'huile
Unité extérieure Amax Bmax

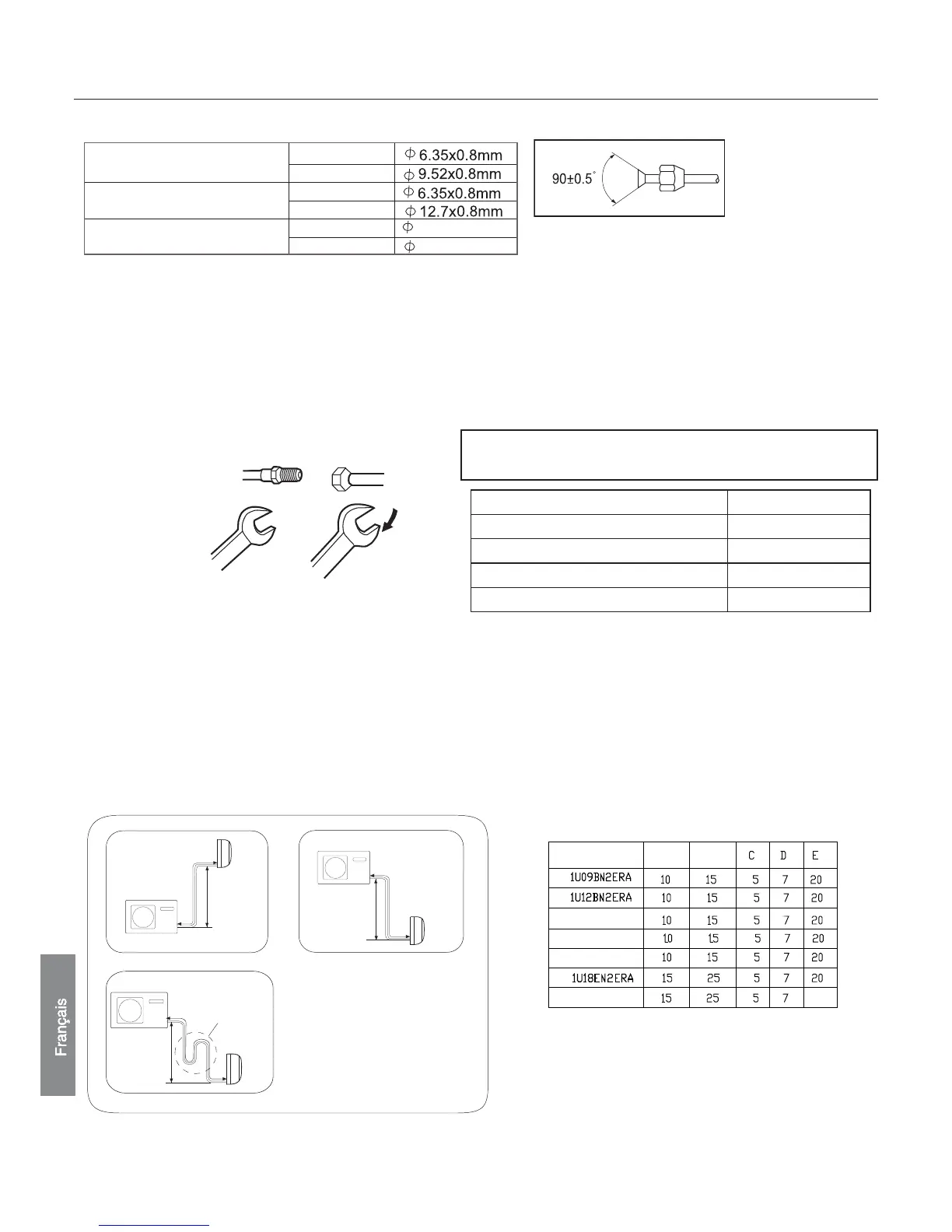

Procédure d'installation
Branchement des tuyaux
1. Taille des tuyaux
Tuyau de liquide
Tuyau de gaz
Tuyau de liquide
Tuyau de gaz
Tuyau de liquide
Tuyau de gaz
2
. Raccords de tuyauterie
•
Lorsque vous courbez un tuyau, donnez-lui autant de rondeur que possible afin de ne pas l’écraser ; le rayon
de courbure doit être d’au moins 30 à 40 mm, voire plus.
•
Connectez d'abord le côté gaz pour faciliter la suite des travaux.
•
Le tuyau de raccordement est réservé à R410A.
Faites attention que des particules telles que les déchets,
le sable, l'eau , etc. ne rentrent pas dans le tuyau.
AVERTISSEMENT
La longueur standard d'un tuyau est de C m. Si elle dépasse les D m, la fonction de l'unité s'en trouvera affectée.
S'il faut rallonger le tuyau, le réfrigérant doit être chargé selon E g/m. Toutefois, la charge de réfrigérant doit être
exécuté par un professionnel de la climatisation. Avant d'ajouter du réfrigérant, purgez l'air des tuyaux de réfrigé-
ration et de l'unité intérieure avec pompe à vide. Chargez ensuite le réfrigérant supplémentaire.
• Hauteur max: Amax
• Si la hauteur A dépasse les 5m,
installez un piège à huile tous les 5 à
7 m
• Longueur max: Bmax
• Si la longueur du tuyau B dépasse les
D m, le réfrigérant doit être chargé à
E g/m.
Le serrage forcé sans prêter attention au centrage peut
endommager les fillets et entraîner des fuites de gaz.
Demi-raccord
Ecrou
d'évasement
Clé
Clé
dynamométrique
Diamètre du tuyau (Ø) Couple de serrage
Côté liquide 6,35 mm (1/4 po) 18N.m
Côté liquide/gaz 9,52 mm (3/8 po) 42 N.m
Gaz 12,7mm (1/2") 55 N.m
Gaz 15,88mm (5/8") 60 N.m
