DE
49

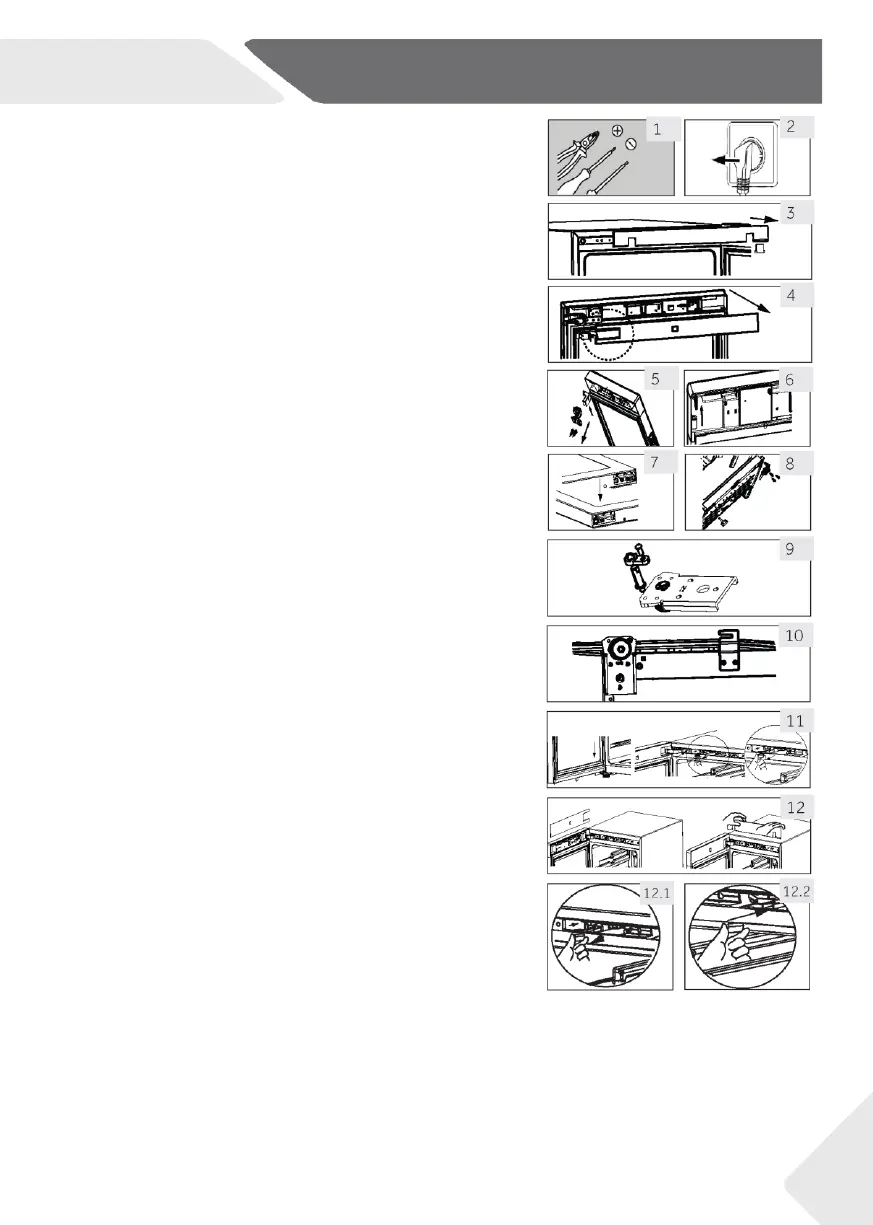

Montageschritte
(für HWS77GDAU1/ HWS42GDAU1 )
1.
Das notwendige Werkzeug bereitstellen.
2.
Ziehen Sie den Netzstecker des Gerätes.
3.
Die Tür µƩnen, die vordere Leiste abnehmen und
die entsprechende Leiste ƪnden, um die linke
Seite zu entfernen und auf der rechten Seite des
Spalts zu platzieren.
4. Ziehen Sie das Anschlusskabel aus der Steckdose.
Ziehen Sie den oberen Teil der Türdichtung
heraus und nehmen Sie die hintere Leiste ab
(Von der linken Seite der ÖƩQXng entfernen)
5. Lösen Sie die 2 Schrauben am oberen Scharnier.
6. Entfernen Sie Deckel und Scharnier, nehmen
die Achsabdeckung ab und montieren Sie sie
der anderen Seite, dann das Scharnier auf
Achse installieren.
7. Entfernen Sie die Nocke und verschieben Sie den
Türhalter auf eine andere Seite der Tür. Instal-
lieren Sie die neue Nocke aus der Tüte.
8. Schrank gekippt (weniger als 45°), entfernen
das untere Scharnier (3 Schrauben) für die
Sicherung.
9. Lösen Sie die untere Scharniernocke und Schar-
nierwelle. Montieren Sie die Welle auf der rechte
Seite des unteren Scharniers. Nehmen Sie die
Nocke aus dem Beutel mit Gebrauchsanweisung
und montieren Sie sie auf der unteren Schar-
nierwelle.
10. Montieren Sie das untere Scharnier und
unteren Fuß auf der anderen Seite des Schranks.
Die Nocken schmieren.
11. Montieren Sie die Tür an der unteren Scharnier-
welle und befestigen Sie das obere Scharnier mit
zwei Schrauben am Schrank. Befestigen Sie
Signaldrähte in der Mitte der oberen Scharniernut
und nehmen Sie die Scharnierabdeckung aus
dem Beutel mit Gebrauchsanweisung und befes-
tigen Sie sie am oberen Scharnier.
12. Montieren Sie die Türdichtung und die Türleiste
an der Tür. Stecken Sie die zwei Türsignalkabel
ein, verschieben Sie den Magnetschalter (12.1) in
den rechten Befestigungsschlitz (12.2) des oberen
Strahlkastens und befestigen Sie die Frontblende
des Schranks.
13. Stellen Sie sicher, dass die Tür bequem geµƩQHt
und geschlossen werden kann.
