Fig. 11
3/4"
0
3/4
0
1/2"
1/4
1/2
Fig. 12
NOTE:
1.
Le rabotage pour un fini et une épaisseur doux est mieux
réalisé en procédant à des coupes légères sur le panneau
.
2. Pour de meilleurs résultats, raboter les deux côtés de
la pièce pour obtenir l’épaisseur souhaitée.
3. En cas de fossette (une fossette est une dépression qui a
lieu lorsque les extrémités de la pièce entrent en contact
avec les lames), veiller à ce que les rallonges de table et
les supports soient à niveau avec la table principale et
que la surface plate de la pièce soit contre les tables.
4. En cas de pièce arquée, il est conseillé de retirer l’arc
avec un rabot.
5. Pour les pièces creuses ou gauchies, raboter la face
supérieure, retourner la pièce et raboter la face inférieure.
Remplacement des lames
NOTE: Les accessoires de remplacement des lames sont
rangés dans le stockage de l’outil.
1. Faire tourner la poignée pour baisser la lame à une
hauteur de 2” (50 mm).
2. Retirer toutes les vis pour retirer le capot à poussière
et le capuchon à poussière (1) (Fig. 13).
3. Appuyer sur le tourniquet de verrouillage de l’arbre (2)
et tourner la lame jusqu’à exposer les huit boulons vis
à tête hexagonale (Fig. 14).
4. Retirer les huit boulons à tête hexagonale (3) à l’aide
de la clé fournie (Fig. 15).
5. Soigneusement retirer la plaque de soutien (4) en la
soulevant droit (Fig. 15).
6. Soigneusement retirer la lame (5) en soulevant les
deux extrémités droit (Fig. 15).
7.
La lame a deux extrémités coupantes. En cas d’utilisation
de l’autre extrémité de la lame ou de remplacement de la
lame, mettre la lame sur le porte-outil en situant les deux
trous de la lame sur les aiguilles de localisation du porte-
outil (Fig. 15).

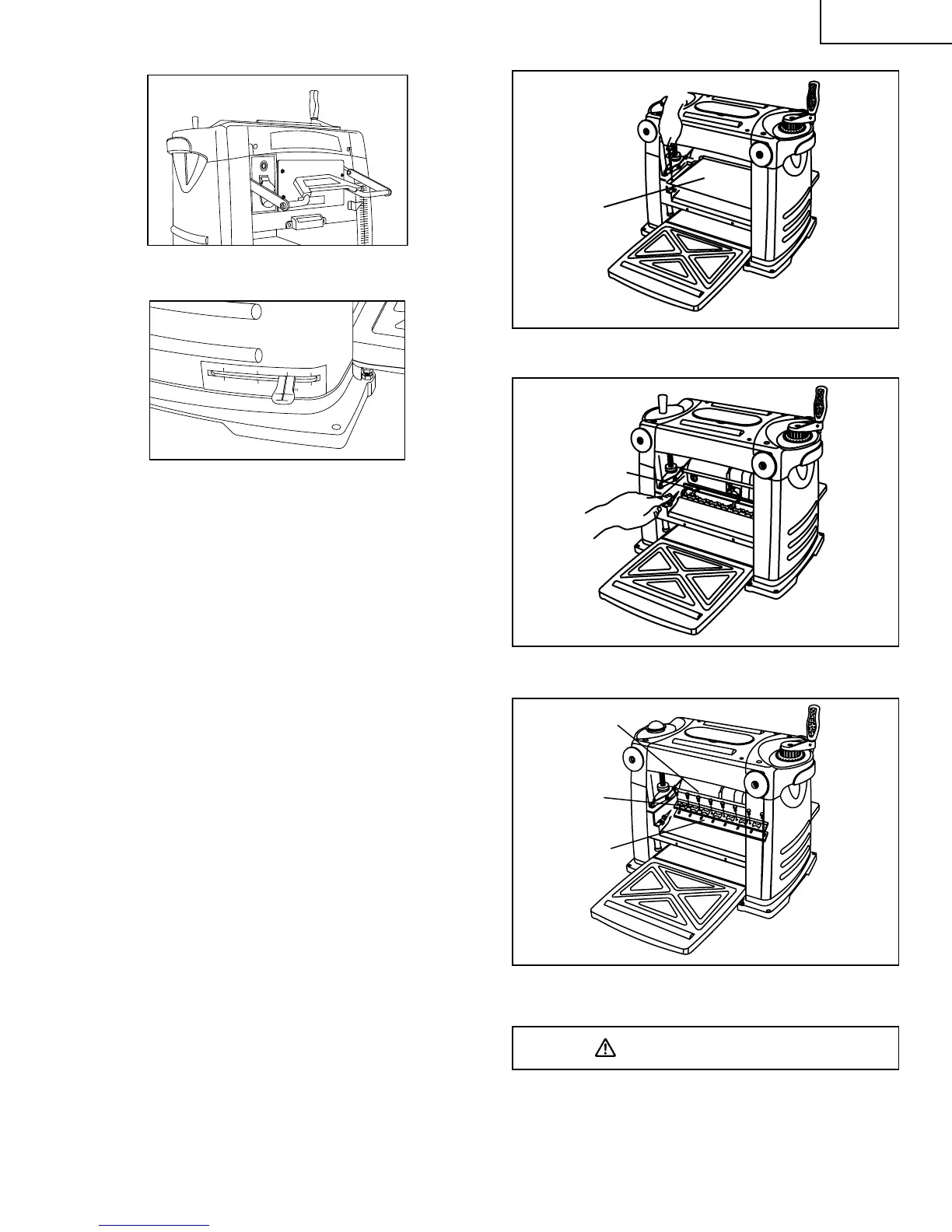

1
Fig. 13
1
Fig. 14
3
4
5
Fig. 15
AVERTISSEMENT
Pour éviter toute blessure inhérente à un démarrage
accidentel, s’assurer que l’interrupteur est en position
d’arrêt (OFF) et que la prise n’est pas branchée à la prise
secteur avant de remplacer les lames.
