Honda CRF450R 2011 User Manual

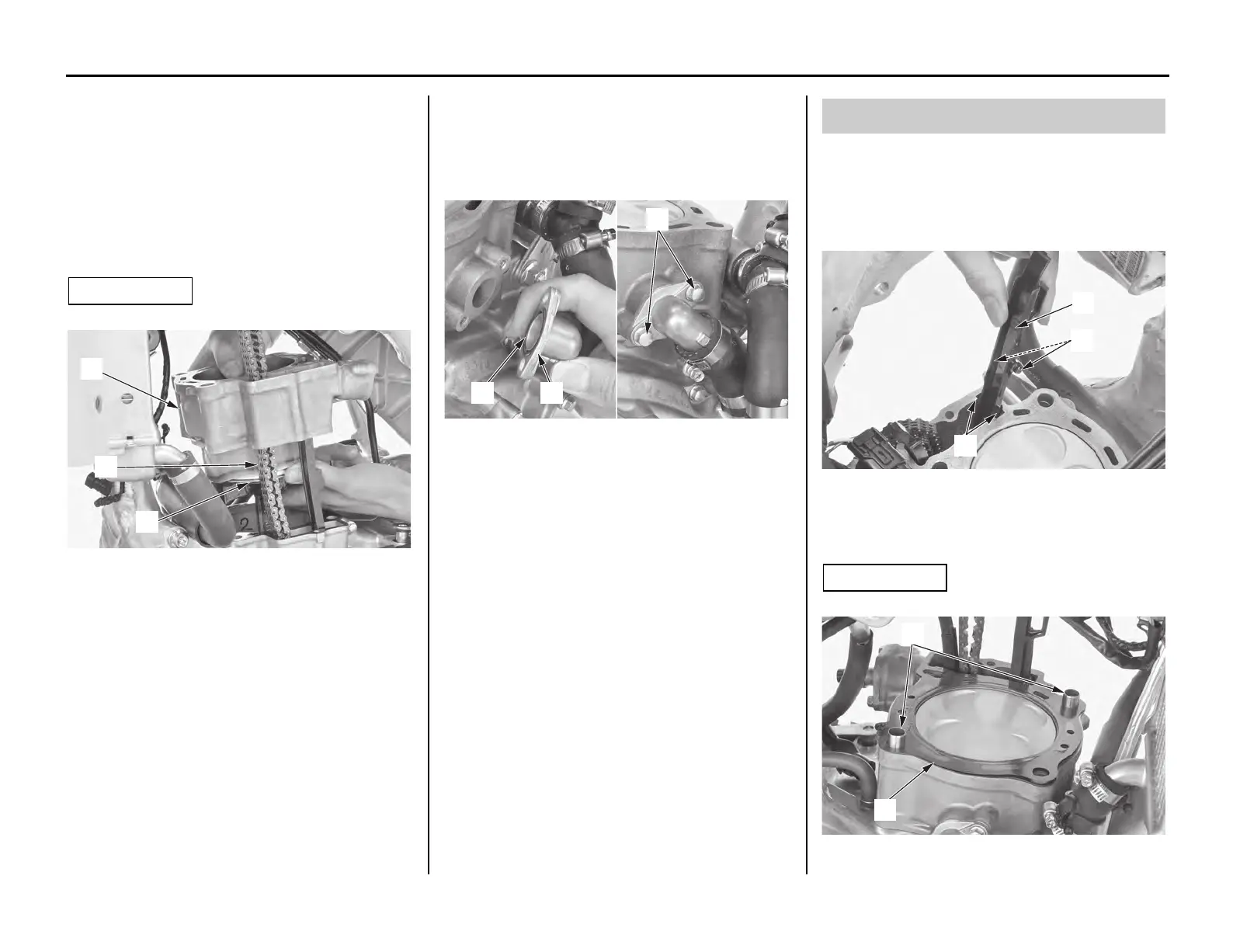

Zuiger/zuigerveren/zuigerpen
(vervolg)
Onderhoud aan uw Honda 87
4. Verwijder eventueel pakkingmateriaal van de
cilinder (3).
5. Breng motorolie aan op de cilinderwand, de
buitenzijde van de zuiger en op de zuigerveren
(4).
Haal de nokkenasketting (5) door de cilinder
heen.
Installeer de cilinder met de hand over de
zuigerveren terwijl u de zuigerveren
samendrukt.
OPMERKING
Beschadig de zuigerveren en de cilinderwanden niet.
6. Breng een nieuwe O-ring (6) aan op de
waterslangkoppeling (7).
Installeer de waterslangkoppeling en de bouten
(8) en zet ze vast met het voorgeschreven
aantrekkoppel:
10 N·m (1,0 kgf·m)
1. Installeer de nokkenaskettinggeleider (1) en
breng de lippen (2) van de
nokkenaskettinggeleider aan in de
cilinderuitsparingen (3).
Druk tegen de geleider tot deze stuit in de
geleidegroef in het carter.
2. Installeer de paspennen (4) en een nieuwe
cilinderkoppakking (5).
OPMERKING
Zorg dat de paspennen niet in het carter vallen.
(3) cilinder (5) nokkenasketting
(4) zuigerveren
(3)
(5)
(4)
(6) O-ring (nieuw) (8) bouten
(7) waterslangkoppeling
(6) (7)
(8)
Cilinderkop installeren
(1) nokkenaskettinggeleider (3) cilinderuitsparingen
(2) lippen nokkenaskettinggeleider
(4) paspennen
(5) cilinderkoppakking
(1)
(2)
(3)
(5)
(4)
CRF450R.book Page 87 Friday, July 9, 2010 6:15 PM

Honda CRF450R 2011 Specifications

General

Engine Type	449cc liquid-cooled single-cylinder four-stroke
Bore x Stroke	96.0mm x 62.1mm
Compression Ratio	12.0:1
Transmission	Close-ratio five-speed
Final Drive	#520 chain; 13T/48T
Front Brake	Single 240mm disc with twin-piston caliper
Rear Brake	Single 240mm disc
Front Tire	80/100-21
Rear Tire	120/80-19
Trail	114mm (4.5 inches)
Induction	PGM-FI, 46mm throttle body
Front Suspension	48mm inverted with rebound and compression damping adjustability; 12.2 inches travel
Rear Suspension	Pro-Link single shock with rebound and compression damping adjustability; 12.4 inches of travel
Wheelbase	58.7 inches
Seat Height	37.6 inches
Fuel Capacity	1.5 gallons
