IF-LON2 – MONTAGEANLEITUNG
Hergestellt für und im Auftrag des Geschäftsbereichs Environmental & Energy Solutions der Honeywell Technologies Sàrl, Rolle, Z.A. La Pièce 16, Schweiz in Vertretung durch:
Home and Building Technologies
Honeywell GmbH
Böblinger Strasse 17
71101 Schönaich / Deutschland
Tel.: (49) 7031 63701
Fax: (49) 7031 637493
http://ecc.emea.honeywell.com
MU1B-0545GE51 R0117A Änderungen vorbehalten.
Hardware Installation
Schließen Sie den IF-LON2 Schnittstellenkonverter über das
mitgelieferte USB-Kabel an die vorgesehene USB-Client-
Schnittstelle des Honeywell Reglers an (siehe Abb. 1).
HINWEIS: Dabei ist es nicht erforderlich, den Honeywell Regler
von der Stromversorgung zu trennen.
1
3
2
4
5

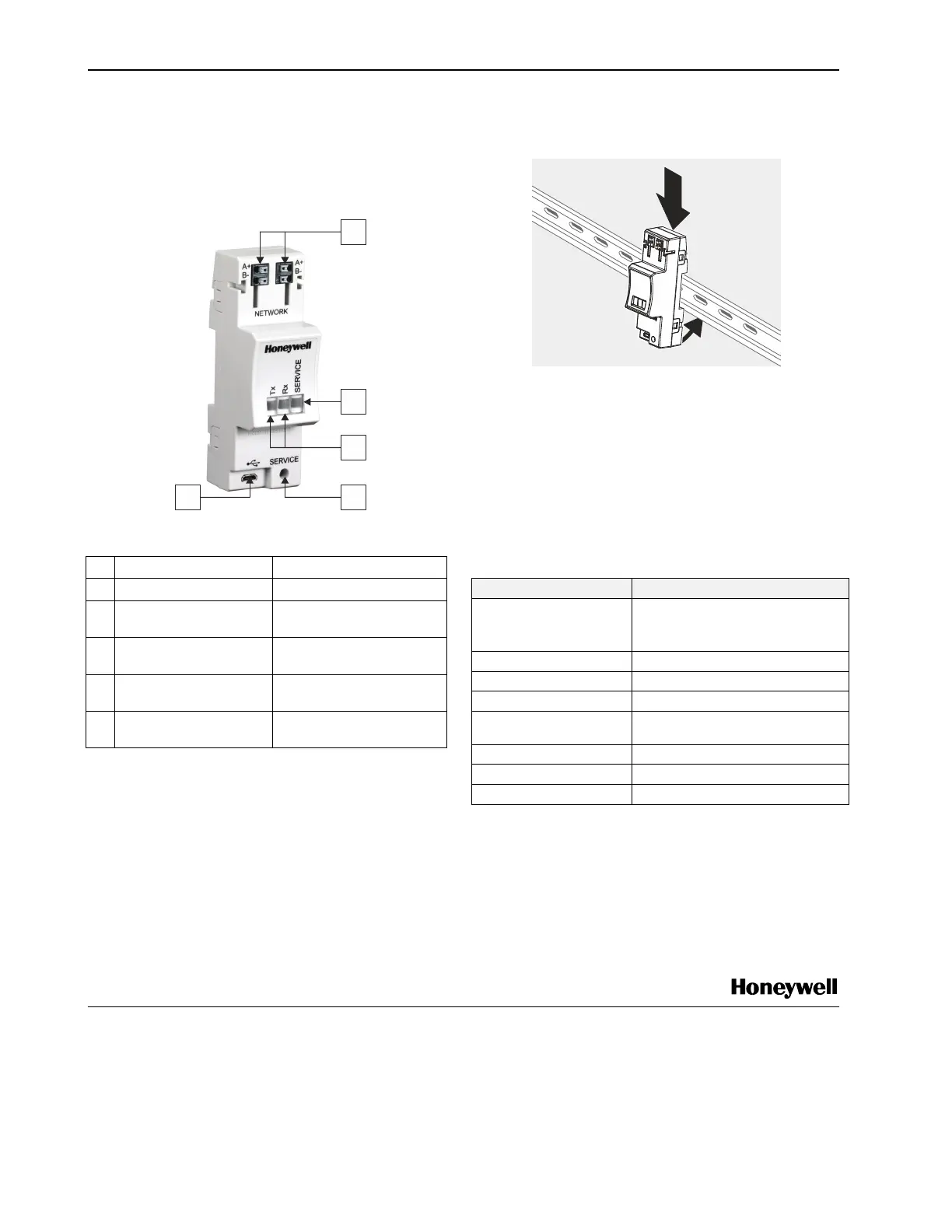

Abb. 1. Verbindung des IF-LON2
Tabelle 1. Legende
Nr. Begriff Anmerkungen
1
LonWorks® Verbindung 2-polig: TP/FT-10
2
SERVICE LED (GELB) Anzeige Service Pin Neuron
Prozessor
3
L
ONWORKS LED Tx/Rx Indicates LONWORKS
KommuniKation
4
Service Pin Button Manuelles Auslösen einer
Service Pin Meldung
5
USB-Verbindung Mitgeliefertes Kabel
verwenden
Siehe auch IF-LON2 Interface – Installation Instructions
(MU1B-0538GE51) für weitere Einzelheiten.
Montage
Der IF-LON2 Schnittstellenkonverter läßt sich auf DIN-
Schienen montieren:
Abb. 2. Montage auf DIN-Schienen
1. Schieben Sie den IF-LON2 auf die obere Kante der DIN-
Schiene.
2. Klappen Sie den IF-LON2 nach unten und drücken Sie ihn
mit mäßigem Kraftaufwand auf die DIN-Schiene, bis er
hörbar einrastet.
3. Bringen Sie bei Bedarf Endwinkel an den Enden der DIN-
Schiene an, um Verschieben zu vermeiden.
Technische Spezifikationen
Tabelle 2. Technical specifications
Begriff Anmerkungen
Bus Anschluß USB: Micro-B weiblich
USB-konform gemäß USB Spezifikation
2.0 und 1.1, 12 Mbit/sec
Network Anschluß EIA 709-konform, TP/FT-10
Betriebstemperatur +0 °C bis +50 °C
Lagertemperatur -20 °C bis +70 °C
Max. Luftfeuchte 10 … 95% bei +50 °C, nicht-
kondensierend
Prüfzeichen CE-Marke
Betriebseingangsspannung 5 VDC (USB-Stromversorgung)
Betriebseingangsstrom 110 mA max. (USB-Stromversorgung)
