Controlador
Aplicación

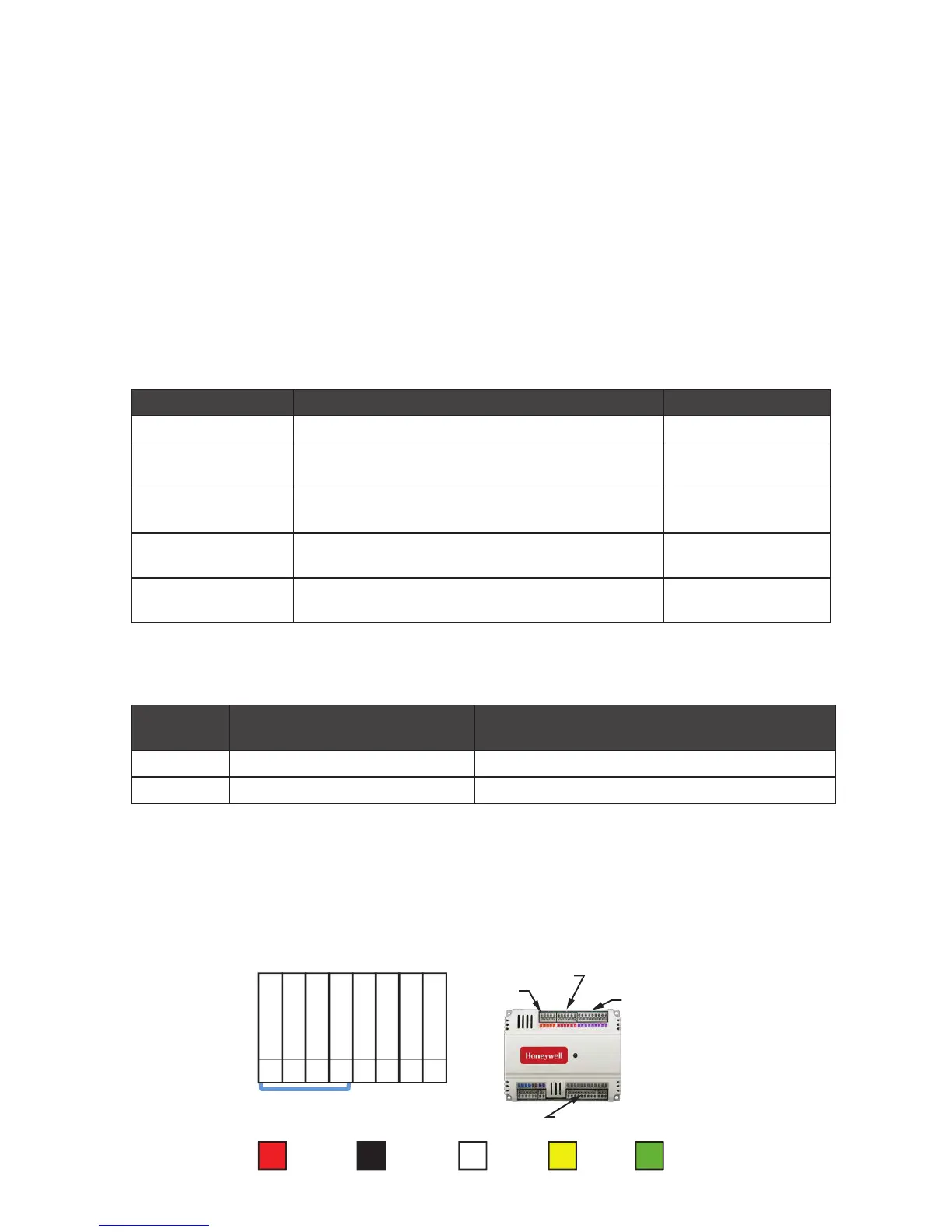

El controlador de las unidades de techo (Roof Top Units, RTU) LCBS Connect está diseñado
para controlar las unidades manejadoras de aire de volumen constante, específicamente
las unidades de techo integradas (RTU) e incluidas las bombas de calor. Se compone en
un controlador que se puede configurar y un módulo de pared que se conectan a través del
bus Sylk™. Los controladores pueden funcionar de forma independiente, pero se obtienen
beneficios de funcionamiento óptimos cuando se conectan a la nube LCBS Connect de
Honeywell.
Bus de Sylk™
Sylk es un bus de dos cables, insensible a la polaridad que proporciona una potencia
de 18 V CC y comunicaciones entre los dispositivos compatibles con Sylk. Además del
módulo de pared LCBS Connect, el controlador LCBS Connect puede usar HASTA CUATRO
dispositivos Sylk adicionales para un mejor control. Cada dispositivo tiene una dirección Sylk
única (hasta 16) y se configura utilizando interruptores DIP en la parte posterior de cada
dispositivo.
Número de pieza Descripción Direcciones Sylk
TR40 Módulo de pared Sylk - Temperatura 3, 4, 5, 6
TR40H Módulo de pared Sylk – Temperatura, humedad
(Nota: Se cuentan como DOS dispositivos)
solo 3
TR40CO2 Módulo de pared Sylk – Temperatura, CO2
(Nota: Se cuentan como DOS dispositivos)
solo 3
TR40HCO2 Módulo de pared Sylk – Temperatura, humedad,
CO2 (Nota: Se cuentan como DOS dispositivos)
solo 3
C7400S1000 Sensor de entalpía Sylk – Temperatura, humedad 8 (aire exterior),
9 (aire de retorno)
La flexibilidad de Sylk permite diferentes métodos de cableado (cadena margarita,
centralizado, etc.). Es importante tener en cuenta la distancia máxima entre el controlador y
un dispositivo Sylk individual, según el diámetro del cable que se utiliza.
AWG Par trenzado simple, no
blindado, trenzado o sólido
Cable de termostato estándar (no trenzado),
blindado o no blindado, trenzado o sólido
1822 400 pies (120 metros) 100 pies (30 metros)
24 300 pies (100 metros) 100 pies (30 metros)
Conexiones
El controlador LCBS Connect es un dispositivo que se puede configurar con las opciones
de configuración de entrada y de salida para adaptarlo a las necesidades de la aplicación.
Cuando está conectado a la puerta de enlace de LCBS Connect, se puede configurar a
través de la interfaz local, de la pantalla del módulo de pared o de la interfaz remota de
LCBS Connect.
TRES
SALIDAS
ANÁLOGAS
CUATRO ENTRADAS
DIGITALES
SEIS
ENTRADAS
UNIVERSALES
OCHO RELÉS DE SALIDA
1 2 3 4 5 6 7 8
24 V CA COM 24 V CA NET-1 NET-2 S-BUS BLINDAJE EGND
BUS
DE SYLK
RED
LOCAL
POTENCIA
DE 24 V CA
R
CALEF-
ACCIÓN
W
ENFRIA-
MIENTO
Y
VENTI-
LADOR
G
COMÚN
DE 24 V CA
C
POTENCIA
DE 24 V CA
ASIGNACIÓN DE COLORES DE CABLES PARA LOS TERMINALES
S-BUS
