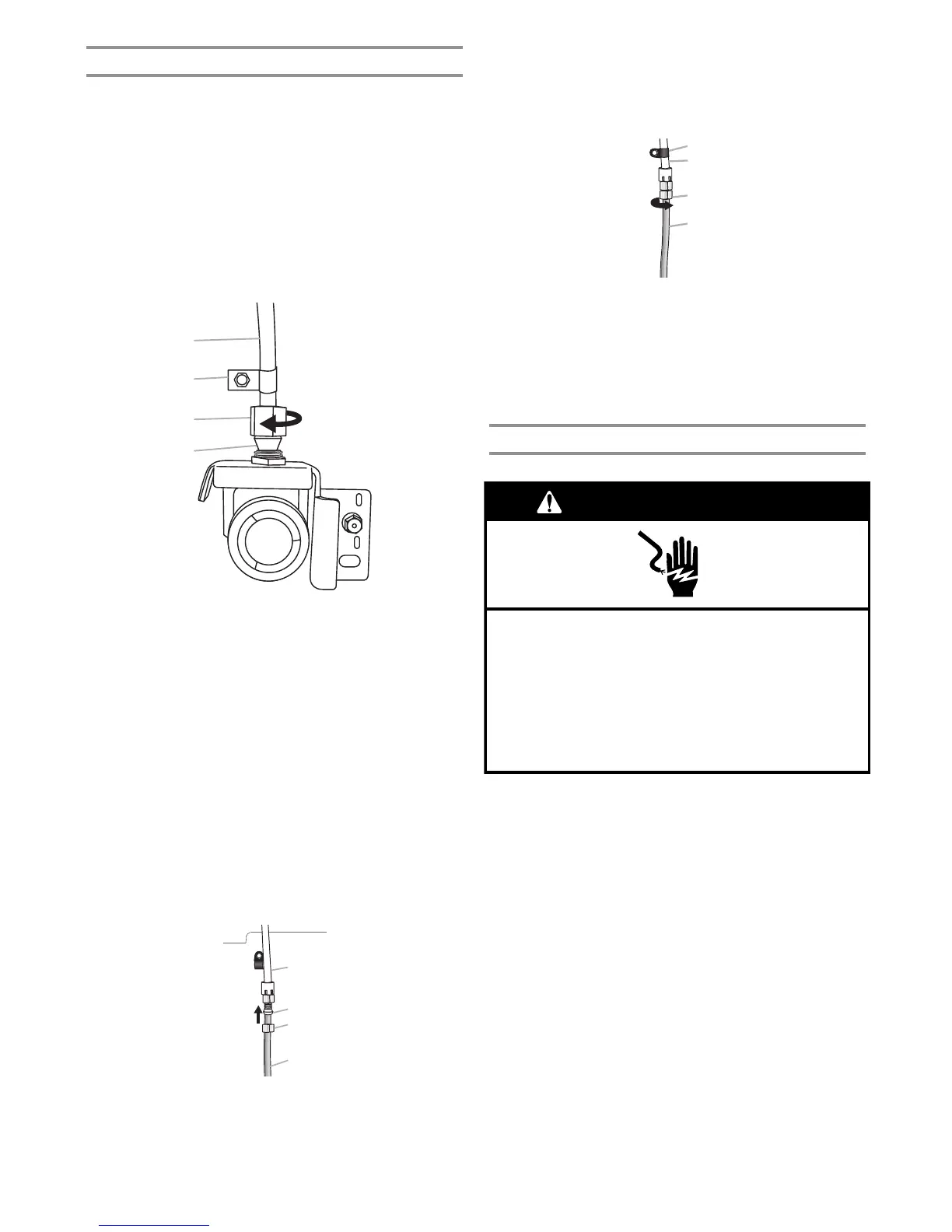

Raccordement au réfrigérateur
Selon le modèle, la canalisation d'eau peut être orientée de
bas en haut ou de haut en bas. Appliquer les instructions de
raccordement appropriées au modèle.
Style1
1. Ôter le bouchon de plastique de l’orice d’entrée d’eau.
Raccorder le tube de cuivre au robinet d’arrivée d’eau à
l’aide d’un écrou et d’une bague de compression, comme
illustré. Serrer l’écrou de compression. Ne pas serrer
excessivement. Vérier la solidité du raccordement en tirant
sur le tube en cuivre.
2. Créer une boucle de service avec le tube en cuivre. Éviter
de déformer le tube de cuivre en l’enroulant. Fixer le tube en
cuivre à la caisse du réfrigérateur à l’aide d’une bride “P”.
3. Ouvrir l’arrivée d’eau alimentant le réfrigérateur et vérier
l’absence de fuites. Éliminer toute fuite détectée.
Style2
1. Créer une boucle de service (diamètre minimum de 2 pi
[61 cm]) avec le tube en cuivre. Éviter de déformer le tube
de cuivre en l’enroulant.
2. Ôter le capuchon de plastique de l’orice d’entrée d’eau.
Placer un écrou et un manchon à compression sur le tube
de cuivre.
3. Insérer l’extrémité du tube de cuivre dans l’orice d’entrée
d'eau. Mettre doucement en forme le tube de façon à ce
qu’il pénètre directement dans l’orice an d’éviter les
déformations.
4. Faire glisser l’écrou de compression sur le manchon et le
visser sur l'orice d'entrée d'eau.
5. À l’aide d’une clé à molette, immobiliser l’écrou sur la
canalisation d’eau en plastique pour l’empêcher de se
déplacer. Puis, à l’aide d’une deuxième clé, tourner l’écrou
de compression sur le tube en cuivre dans le sens
antihoraire pour serrer complètement. Ne pas serrer
excessivement.
6. Vérier le raccordement en tirant sur le tube en cuivre.
Fixer la canalisation d'eau en plastique à la caisse du
réfrigérateur à l'aide d:une bride en “P”.
7. Ouvrir l’arrivée d’eau alimentant le réfrigérateur et vérier
l’absence de fuites. Éliminer toute fuite détectée.
Achever l’installation
1. Brancher sur une prise de courant à 3 alvéoles, reliée à la
terre.
REMARQUE: Prévoir un délai de 24 heures pour la
production du premier lot de glaçons. Jeter les trois premiers
lots de glaçons produits. Prévoir un délai de 3jours pour le
remplissage complet du bac d’entreposage.
B
A
C
D
A. Tube en cuivre
B. Bride en “P”
C. Écrou de compression
D. Bague de compression
B
A
C
D
A. Canalisation d’eau en plastique
B. Manchon
C. Écrou de compression
D. Tube en cuivre
B
C
D
A
A. Bride en “P”
B. Canalisation d’eau en plastique
C. Écrou de compression
D. Tube en cuivre
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
