ANBRINGUNG DES BEWEGUNGSTEILS

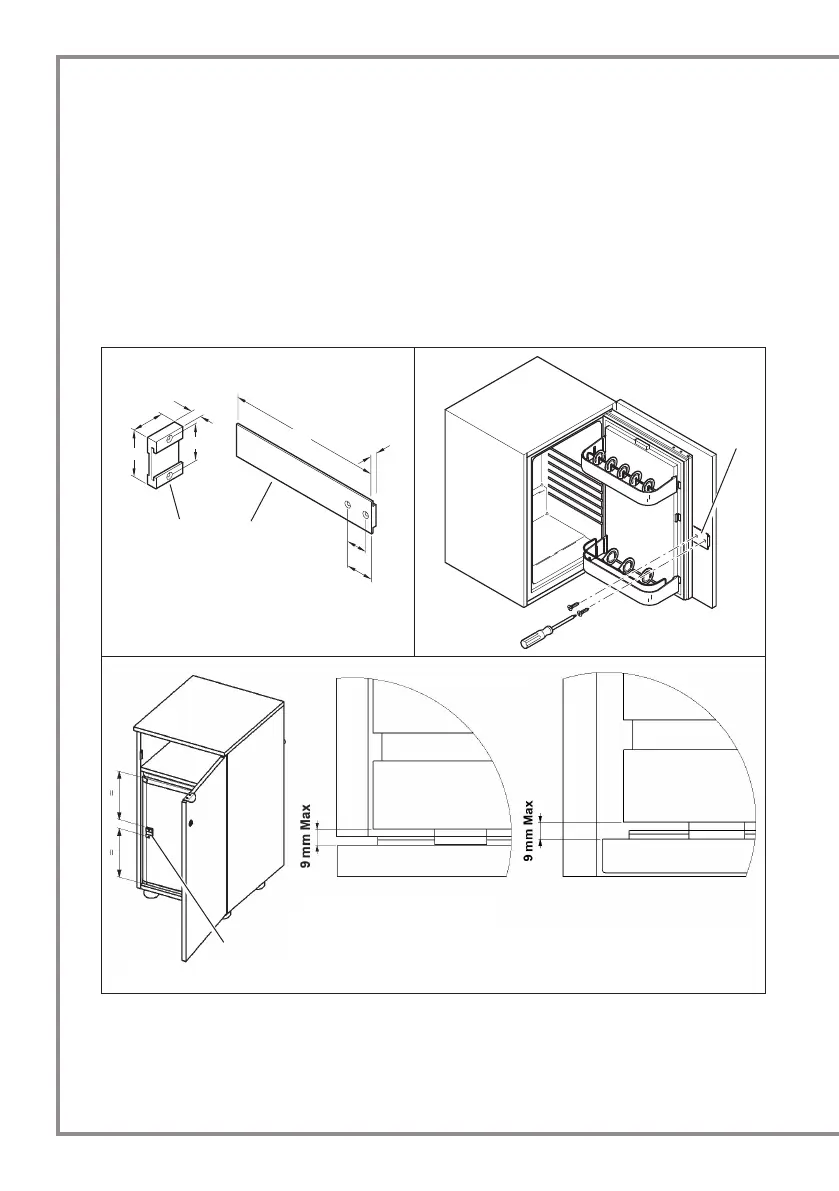

Das Bewegungsteil ist eine aus zwei Teilen A und B bestehende Vorrichtung, anhand der die Minibartür
sowohl während des Önens als auch während des Schließens mit der Tür des Möbels, in das die Mini-
bar eingebaut ist, verbunden ist.
Für die Montage des Bewegungsteils auf folgende Weise vorgehen:
- Das Teil A an der Minibartür festschrauben.
- Die Minibartür um 90° önen.
- Das Teil B in perfekt waagrechter Lage innen am Flügel des Möbels aufschrauben und in das Teil A
einsetzen, um als Gleitführung fungieren zu können.
30
9
20
150
5
27,5
45
45
189A0032
A
B
B
A
Warnung!
Um ein korrektes Schließen der Tür des Minibars zu gewähr-
leisten muss man sicherstellen, dass der Abstand zwischen
dem inneren Teil der Möbeltür und der Außenseite der Kühl-
schranktür nicht größer als 9 mm ist.
