(108) MODEL 636T FILTER PUMP SWEDISH 7.5” X 10.3” PANTONE 295U 06/06/2016
108
SPARA ANVISNINGARNA
Sida 8
Swedish
INSTALLATION AV FILTERPUMPENS SLANGANSLUTNING
Det är viktigt att byta ut skadade element eller elementsatser så snart som
möjligt. Använd endast delar som godkänts av tillverkaren.
1.
Ta ut Krystal Clear™ filterpumpen och slangarna ur förpackningen.
2.
Placera filterpumpen på plats för slanganslutningar
(7)
till kolvventilerna.
Säkerställ att filterpumpen alltid är lättåtkomlig för service och underhåll.
Inom den Europeiska Unionen, krävs att filterpumpen säkras i upprätt
position i marken eller vid en bas. Av det skälet finns två (2)
monteringshål i pumpens botten.
3.
Fatta tag i de två
(2)
pumpslangarna
(7)
och anslut slangmuttrarna till
filterpumpen.
4.
Skruva moturs loss den gängade kragen
(1)
från filterhuset. Placera den på en
säker plats.
5.
Filterpumpen är ett lufttätt system. Vrid den övre luftventilen
(2)
moturs 1 – 2
varv. Ta INTE bort luftventilen från det övre locket. Om motorn är på forsar
vatten ut med stor kraft, vilket kan orsaka skador.
6.
Fatta tag i och ta bort filterhuslocket
(4)
. Kontrollera om det finns en patron
inuti huset. Sätt i så fall tillbaka locket, dra åt kragen
(1)
så att den sitter fast
på filterhuset igen.
7.
Använd fingrarna för att försiktigt dra åt sedimentventilen på botten av huset så
att inget vatten läcker ut.
8.
När poolen är fylld ansluter du slangen från botten på filterhuset till den
översta nätenheten. Slanganslutningen görs nederst på kolvventilen. Fäst
slangen med slangmuttern.
9.
Anslut den andra slangen till motorhusets mitt och till den återstående
anslutningen på poolduken.
VARNING!
Placera den här produkten bort från poolen, för att förhindra att barn
klättrar på dem och kommer ner i poolen.
Denna pump uppfyller kraven i standarden för elektrisk säkerhet EN 60335-2-41.

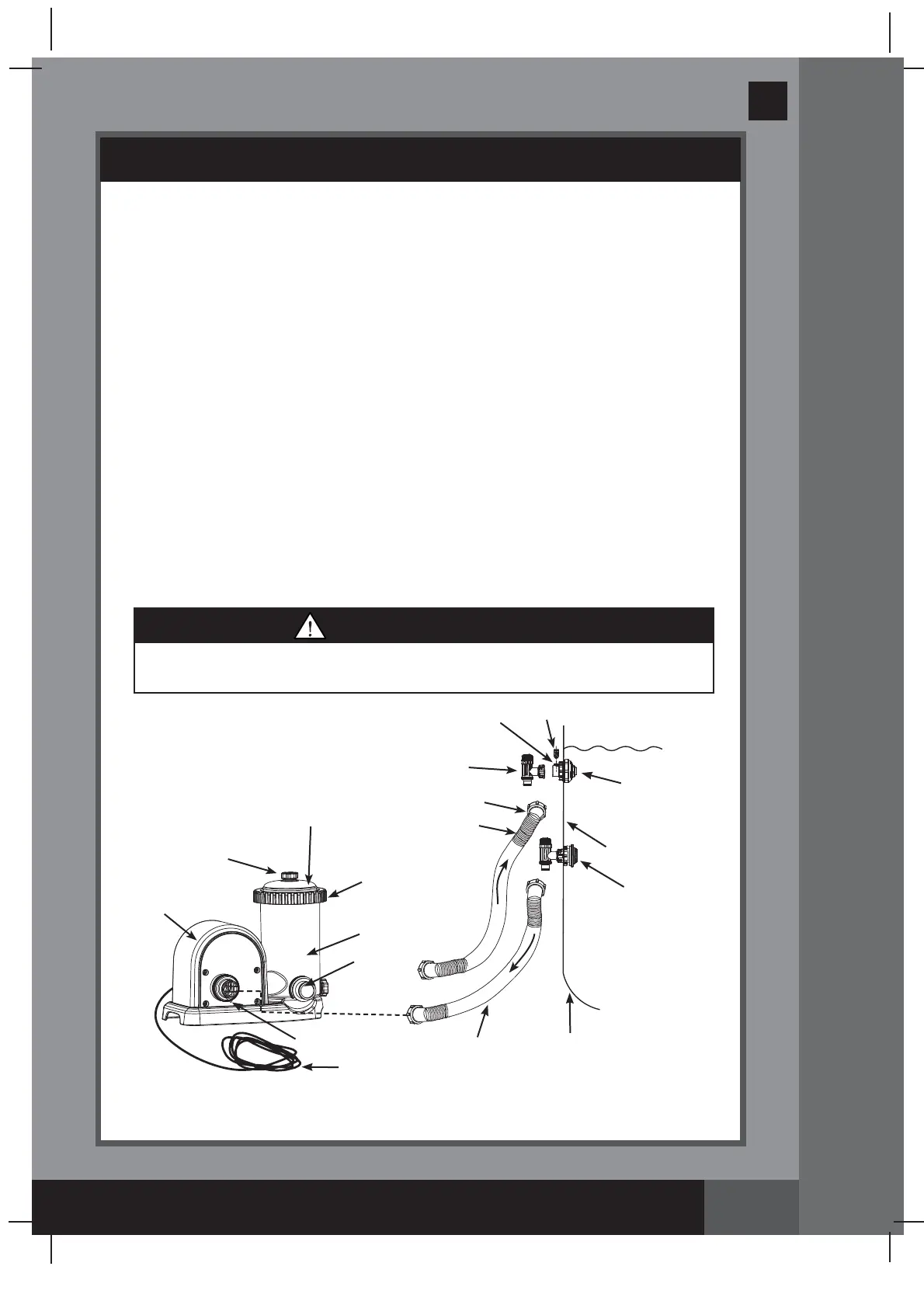

(ILLUSTRATIONERNA ÄR INTE SKALENLIGA.)
GÄNGAD
SKRUVNING
SLANGKLÄMMA
VATTEN UT
VATTENNIVÅ
JUSTERBART INLOPPS-
STRÅLMUNSTYCKE
INSIDA AV
POOLDUK
GÄNGAD
SILANSLUTNING
UTSIDA AV
POOLDUK
VATTEN IN
V
a
t
t
n
e
t
s
r
i
k
t
n
i
n
g
V
a
t
t
n
e
t
s
r
i
k
t
n
i
n
g
KOLVVENTIL
FILTERENHET INUTI
MOTOR
HUS
LUFTVENTIL
FILTERLOCK
SLANG O-RING
KABEL
SLANG
O-RING
VENTIL FÖR LUFTSTRÅLE
GÄNGAD KONTAKT
FÖR INLOPPSLUFT
