Demontage condensatorblok (CML)
Door de klikverbinding weg te drukken met een
schroevendraaier en het condensatorblok omhoog
te trekken, kan deze uitgenomen worden.
Montage condensatorblok (CML)
Plaats het condensatorblok onder de haakjes aan
de buitenkant van de motorplaat. Zorg dat het
condensatorblok binnen de nokjes ligt. Hierna kan
deze aangedrukt worden, totdat de klikverbinding

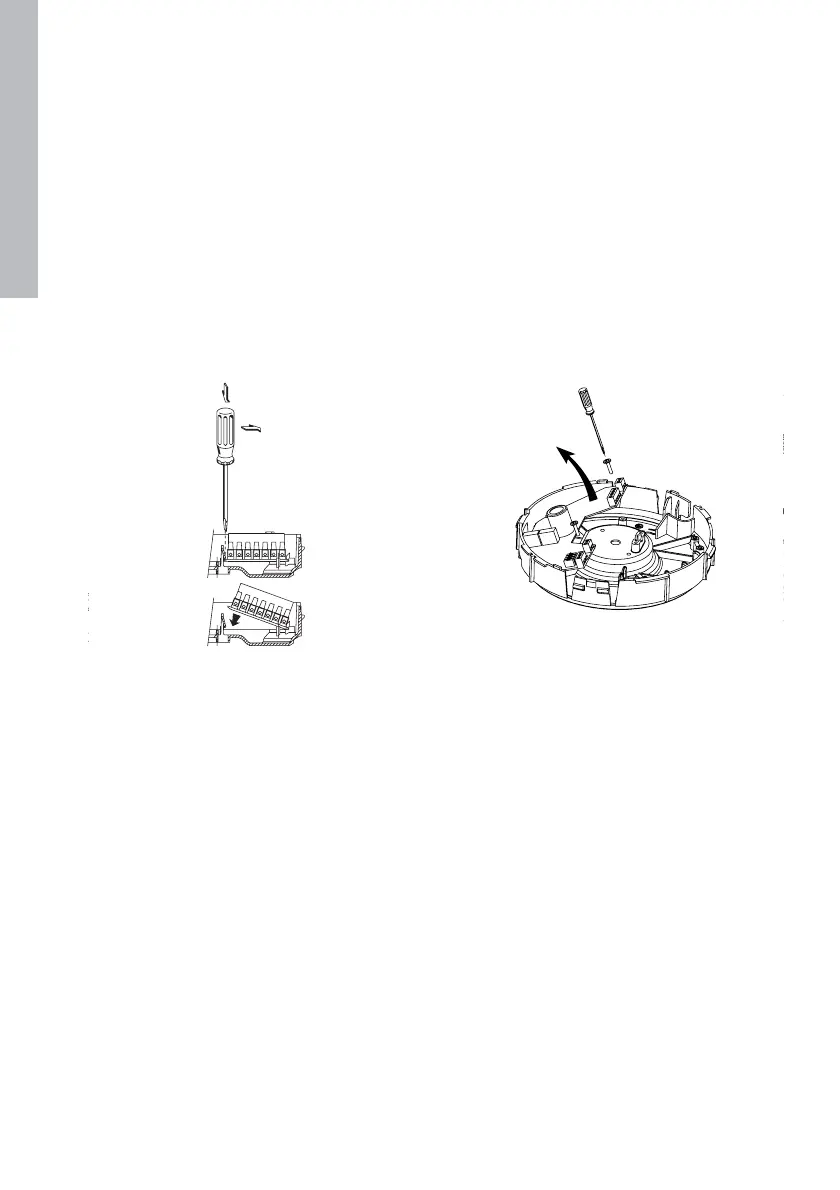

klikt (zie tekening 3).
Demontage besturingsprint (CMLe)
De motorplaat zelf moet goed ondersteund zijn
voordat de print losgenomen wordt. Draai de twee
schroeven los. Door de print enigszins te kantelen
komt de print los uit de klemverbinding aan de
buitenrand van de motorplaat. Vervolgens kan de
print uitgenomen worden (zie tekening 4).
Montage besturingsprint (CMLe)
De motorplaat zelf moet goed ondersteund zijn
voordat de print gemonteerd wordt. Plaats de print
in de beide rechthoekige openingen in de buiten-
rand van de motorplaat, zodanig dat de print op de
beide nokken aan weerszijde van de openingen ligt.
Duw de print naar beneden op de beide bevestigings-
punten. Duw de print vervolgens zover in de beide
openingen totdat de bevestigingsgaten goed boven
de bevestigingspunten liggen. Plaats de schroeven
en draai ze vast.
4
