Surround Processor/Amplifier/Subwoofer SUB333
INTEGRATED CIRCUIT DIAGRAMS
PINOUT INFORMATION
Table 24: 100-Pin PQFP Pin Assignment By Pin Number
Pin # Pin Name Pin # Pin Name Pin # Pin Name Pin # Pin Name Pin # Pin Name
1 A0 21 A6 41 D7/PP3 61 SPFRX 81 VDD
2 GND 22 D11/PP7 42 D6/PP2 62 P/M
82 RESET
3 SS 23 GPIO3 43 A14 63 XTO 83 SDA
4 TMS 24 A7 44 GND 64 XTI 84 VDD
5INT
25 A8 45 VDD 65 GND 85 SDE
6 VDD 26 D10/PP6 46 A15 66 SCKIN 86 TCK
7 D14/RDY 27 A9 47 D5/PP1 67 VDD 87 SCK/SCL
8 GND 28 A10 48 D4/PP0 68 GNDA 88 TDI
9 A1 29 GND 49 A16 69 FLTCAP 89 SI
10 A2 30 VDD 50 RD
70 VDDA 90 GND
11 A3 31 A11 51 WR 71 GND 91 SCKA
12 VDD 32 D9/PP5 52 CS 72 CLKOUT 92 WSA/FSA
13 D13/ C/D 33 D8/PP4 53 GND 73 D19 93 VDD
14 MUTE
/GPIO5 34 SO/SDA 54 SDD 74 D18 94 SDF
15 D12/ERR 35 VDD 55 VDD 75 A17 95 WSB/FSB
16 A4 36 GND 56 GPIO2 76 A18 96 D17
17 VDD 37 GND 57 ERROR/GPIO1 77 A19 97 SCKB
18 GPIO4 38 A12 58 DREQ
/GPIO0 78 GND 98 D16
19 GND 39 TDO 59 VDD 79 SDC 99 SDG/SPFTX
20 A5 40 A13 60 BYPASS 80 SDB 100 D15
Table 25: 100-Pin PQFP Pin Assignment By Alphabetical Signal Name
Pin Name Pin # Pin Name Pin # Pin Name Pin # Pin Name Pin # Pin Name Pin #
A0 1 BYPASS 60 ERROR/GPIO1 57 P/M
62 TDO 39
A1 9 CLKOUT 72 FLTCAP 69 RD 50 TMS 4
A10 28 CS 52 GND 2 RESET
82 VDD 6
A11 31 D10/PP6 26 GND 8 SCK/SCL 87 VDD 12
A12 38 D11/PP7 22 GND 19 SCKA 91 VDD 17
A13 40 D12/ERR 15 GND 29 SCKB 97 VDD 30
A14 43 D13/ C/D
13 GND 36 SCKIN 66 VDD 35
A15 46 D14/RDY 7 GND 37 SDA 83 VDD 45
A16 49 D15 100 GND 44 SDB 80 VDD 55
A17 75 D16 98 GND 53 SDC 79 VDD 59
A18 76 D17 96 GND 65 SDD 54 VDD 67
A19 77 D18 74 GND 71 SDE 85 VDD 81
A2 10 D19 73 GND 78 SDF 94 VDD 84
A3 11 D4/PP0 48 GND 90 SDG/SPFTX 99 VDD 93
A4 16 D5/PP1 47 GNDA 68 SI 89 VDDA 70
A5 20 D6/PP2 42 GPIO2 56 SO/SDA 34 WR
51
A6 21 D7/PP3 41 GPIO3 23 SPFRX 61 WSA/FSA 92
A7 24 D8/PP4 33 GPIO4 18 SS 3 WSB/FSB 95
A8 25 D9/PP5 32 INT 5 TCK 86 XTI 64
A9 27 DREQ
/GPIO0 58 MUTE/GPIO5 14 TDI 88 XTO 63
A0
GND
SS
TMS
INT
VDD
D14/RDY
GND
A1
A2
A3
VDD
D13/ C/D
MUTE/GPIO5
D12/ERR
A4
VDD
GPIO4
GND
A5
A6
D11/PP7
GPIO3
A7
A8
D10/PP6
A9
A10
GND
VDD
A11
D9/PP5
D8/PP4
SO/SDA
VDD
GND
A12
TDO
A13
D7/PP3
D6/PP2
A14
GND
VDD
A15
D5/PP1
D4/PP0
A16
RD
GND
SDB
SDC
GND
A19
A18
A17
D18
D19
CLKOUT
GND
VDDA
FLTCAP
GNDA
VDD
SCKIN
GND
XTI
XTO
P/M
SPFRX
BYPASS
VDD
DREQ/GPIO0
ERROR/GPIO1
GPIO2
VDD
SDD
GND
CS
WR
D15
SDG/SPFTX
D16
SCKB
D17
WSB/FSB
SDF
VDD
WSA/FSA
SCKA
GND
SI
TDI
SCK/SCL
TCK
SDE
VDD
SDA
RESET
VDD
Pin 1 index mark,
notched corner, or both
ZR38601
(TOP VIEW)
1
30 51
80
100
31 50
81

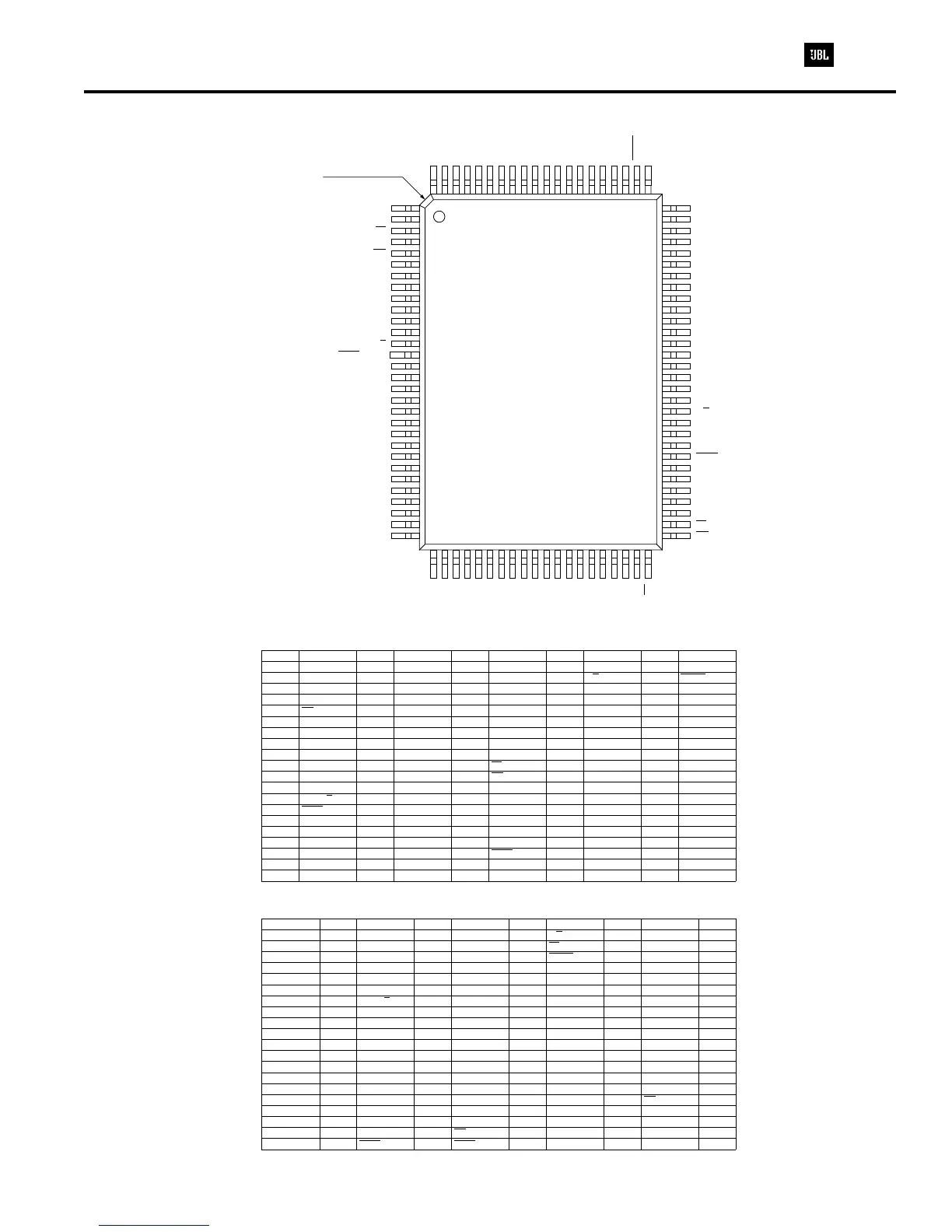

IC601 - (ZR38601)
AC3 DECODER
