4
INPUT
R
L
LINE OUT
(FRONT)
LINE OUT
(REAR)
L
R
R
L
INPUT
L
R
L
RR
L
R
L
Usted podrá conectar un amplificador y otros equipos para
mejorar el sistema estéreo de su automóvil. Para las
conexiones, refiérase a las instrucciones suministradas con
cada componente.
• Conecte el conductor remoto (azul con rayas blancas) al
conductor remoto del otro equipo para poderlo controlar a
través de esta unidad.
• Sólo para el amplificador:
– Desconecte los altavoces de esta unidad y conéctelos al
amplificador. Los cables de los altavoces de esta unidad
quedan sin usar.
– SOLO PARA KD-LX333: El nivel de salida de línea de esta
unidad permanece alto para que corresponda con los
sonidos de alta fidelidad reproducidos por esta unidad.
Cuando conecte un amplificador externo a esta unidad,
disminuya el control de ganancia del amplificador externo
para obtener un óptimo rendimiento de esta unidad.
• SOLO PARA KD-LX333: Conecte las clavijas SUBWOOFER
OUT de esta unidad a los jacks de entrada de línea del
amplificador.
You can connect an amplifier and other equipment to upgrade
your car stereo system. For their connections, refer to the
instructions supplied with each component.
• Connect the remote lead (blue with white stripe) to the remote
lead of the other equipment so that it can be controlled
through this unit.
• For amplifier only:
– Disconnect the speakers from this unit, connect them
to the amplifier. Leave the speaker leads of this unit
unused.
– ONLY FOR KD-LX333: The line output level of this unit is
kept high to maintain the hi-fi sounds reproduced from this
unit.
When connecting an external amplifier to this unit, turn
down the gain control on the external amplifier to obtain the
best performance from this unit.
• ONLY FOR KD-LX333: Connect this unit’s SUBWOOFER
OUT plugs to the amplifier’s line-in jacks.

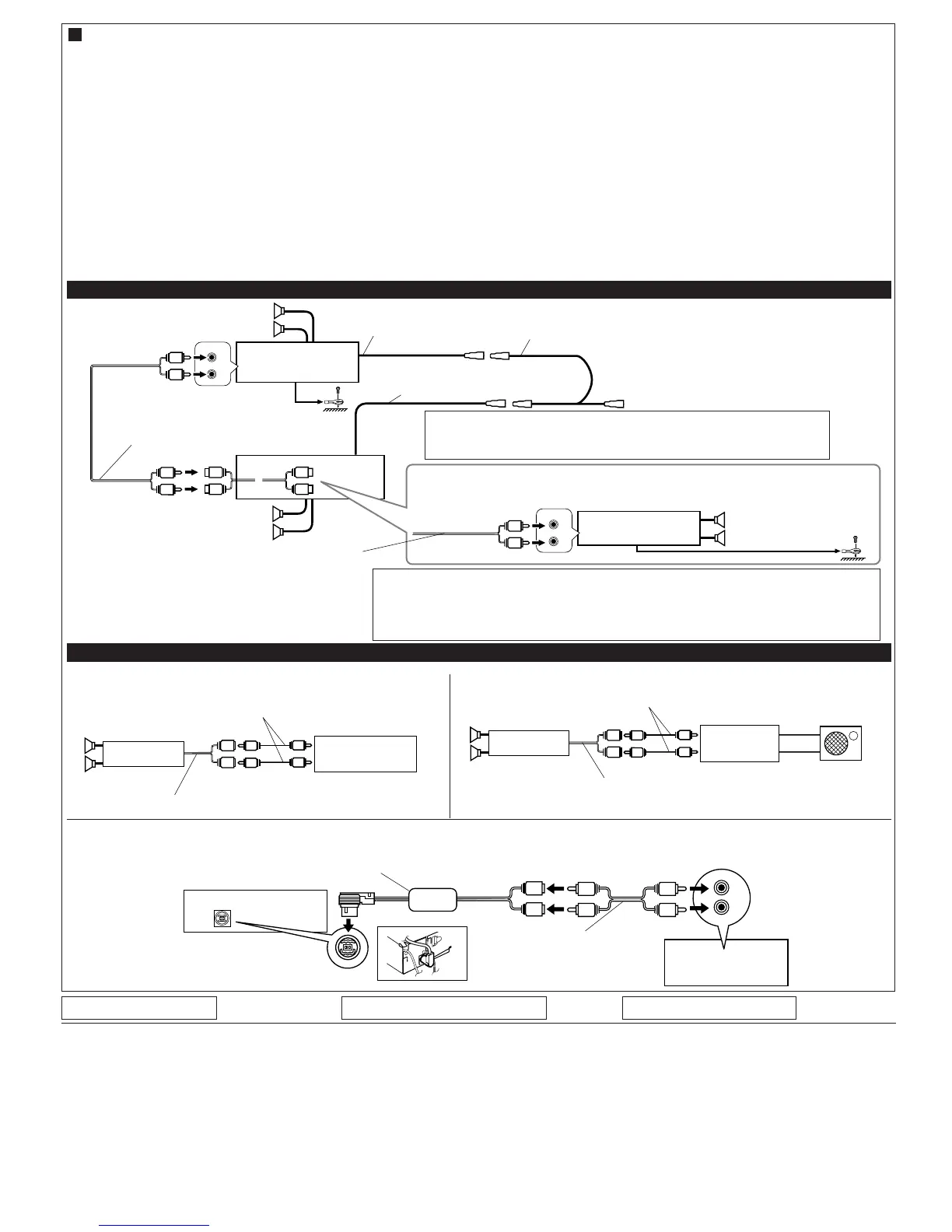

B Connections Adding Other Equipment / Conexiones para añadir otros equipos / Raccordement pour ajouter d’autres appareils
Vous pouvez connecter un amplificateur ou autre appareil pour
améliorer votre système autoradio. Pour leur connexion, référez-
vous aux instructions fournies avec chaque appareil.
• Connectez le fil de commande à distance (bleu avec bande
blanche) au fil de commande à distance de l’autre appareil de
façon qu’il puisse être commandé via cet appareil.
• Pour l’amplificateur seulement:
– Déconnectez les enceintes de cet appareil et connectez-
les à l’amplificateur. Laissez les fils d’enceintes de cet
appareil inutilisés.
–
SEULEMENT POUR LE KD-LX333:
Le niveau de sortie de
ligne de cet appareil est maintenu à un niveau élevé pour
maintenir une qualité Hi-Fi pour les sons reproduits par cet
appareil.
Lors de la connexion d’un amplificateur extérieur à
cet appareil, diminuez le réglage du gain sur l’amplificateur
extérieur pour obtenir les meilleures performances de cet
appareil.
• SEULEMENT POUR LE KD-LX333:
Connectez les fiches
SUBWOOFER OUT de cet appareil aux prises d’entrée de
ligne de l’amplificateur.
TROUBLESHOOTING
• The fuse blows.
* Are the red and black leads connected correctly?
• Power cannot be turned on.
* Is the yellow lead connected?
• No sound from the speakers.
* Is the speaker output lead short-circuited?
• Sound is distorted.
* Is the speaker output lead grounded?
* Are the “–” terminals of L and R speakers grounded in
common?
• The unit becomes hot.
* Is the speaker output lead grounded?
* Are the “–” terminals of L and R speakers grounded in
common?
EN CAS DE DIFFICULTES
• Le fusible saute.
*
Les fils rouge et noir sont-ils racordés correctement?
• L’appareil ne peut pas être mise sous tension.
*
Le fil jaune est-elle raccordée?
• Pas de son des enceintes.
*
Le fil de sortie d’enceinte est-il court-circuité?
• Le son est déformé.
*
Le fil de sortie d’enceinte est-il à la masse?
*
Les bornes “–” des enceintes gauche et droit sont-elles mises
ensemble à la masse?
• L’appareil devient chaud.
*
Le fil de sortie d’enceinte est-il à la masse?
*
Les bornes “–” des enceintes gauche et droit sont-elles mises
ensemble à la masse?
LOCALIZACION DE AVERIAS
• El fusible se quema.
* ¿Están los conductores rojo y negro correctamente
conectados?
• No es posible conectar la alimentación.
* ¿Está el cable amarillo conectado?
• No sale sonido de los altavoces.
* ¿Está el cable de salida del altavoz cortocircuitado?
• El sonido presenta distorsión.
* ¿Está el cable de salida del altavoz conectado a masa?
* ¿Están los terminales “–” de los altavoces L y R conectados a
una masa común?
• La unidad se calienta.
* ¿Está el cable de salida del altavoz conectado a masa?
* ¿Están los terminales “–” de los altavoces L y R conectados a
una masa común?
Amplifier / Amplificador / Amplificateur
Signal cord (not supplied with this unit)
Cable de señal (no suministrado con esta unidad)
Cordon de signal (non fourni avec cet appareil)
Rear speakers
Altavoces traseras
Enceintes arrière
JVC Amplifier
Amplificador de JVC
JVC Amplificateur
Remote lead
Cable remoto
Fil d’alimentation à distance
Y-connector (not supplied with this unit)
Conector en Y (no suministrado con esta unidad)
Connecteur Y (non fourni avec cet appareil)
Remote lead (Blue with white stripe)
Cable remoto (Azul con rayas blancas)
Fil d’alimentation à distance (Bleu avec bande blanche)
To power antenna if any
A la antena motriz, si la hubiere
Vers l’antenne automatique, s’il y en a une
SOLO PARA KD-LX333:
Podrá conectar otro amplificador de
potencia para los altavoces
delanteros.
ONLY FOR KD-LX333:
You can connect another power
amplifier for front speakers.
S
EULEMENT POUR LE KD-LX333:
Vous pouvez connecter un autre
amplificateur de puissance pour les
enceintes avant.
JVC Amplifier
Amplificador de JVC
JVC Amplificateur
Front speakers
Altavoces delanteros
Enceintes avant
*
Front speakers
Altavoces delanteros
Enceintes avant
KD-LX333
KD-LX111
Signal cord (not supplied with this unit)
Cable de señal (no suministrado con esta unidad)
Cordon de signal (non fourni avec cet appareil)
*
CAUTION / PRECAUCIONES / PRECAUTION:
• To prevent internal heat buildup inside this unit, place this unit UNDER the other equipment.
• Para evitar el aumento del calor interior de esta unidad, póngala DEBAJO del otro equipo.
• Pour éviter un échauffement interne de cet appareil, placez-le SOUS l’autre appareil.
Firmly attach the ground wire to the metallic body or to the chasis of the car—to the place not coated with paint (if coated with paint,
remove the paint before attaching the wire). Failure to do so may cause damage to the unit.
Fije firmemente el cable de tierra a la carrocería metálica o al chasis
—
a un lugar no cubierto con pintura (si está cubierto con
pintura, quítela antes de fijar el cable). De lo contrario, se podrían producir daños en la unidad.
Attachez solidement le fil de mise à la masse au châssis métallique de la voiture—à un endroit qui n’est pas recouvert de peinture (s’il
est recouvert de peinture, enlevez d’abord la peinture avant d’attacher le fil). L’appareil peut être endommagé si cela n’est pas fait
correctement.
L
R
L
R
L
R
L
R
FOR KD-LX111/PARA KD-LX111/POUR LE KD-LX111
Line Input Adaptor KS-U57 (not supplied with this unit)
Adaptador de entrada de línea KS-U57 (no suministrado con esta unidad)
Adaptateur d’entrée de ligne KS-U57 (non fourni avec cet appareil)
KD-LX111
JVC CD changer jack
Jack para el cambiador de CD de JVC
Prise CD changeur JVC
Signal cord (not supplied with this unit)
Cable de señal (no suministrado con esta unidad)
Cordon de signal (non fourni avec cet appareil)
External component
Componente exterior
Appareil extérieur
FOR KD-LX333/PARA KD-LX333/POUR LE KD-LX333
External component / Componente exterior / Appareil extérieur
R
L
Signal cord (not supplied with this unit)
Cable de señal (no suministrado con esta unidad)
Cordon de signal (non fourni avec cet appareil)
KD-LX333
Source equipment
Equipo fuente
Appareil source
R
L
Signal cord (not supplied with this unit)
Cable de señal (no suministrado con esta unidad)
Cordon de signal (non fourni avec cet appareil)
KD-LX333
Subwoofer
Subwoofer
Caisson de grave
JVC Amplifier
Amplificador de JVC
JVC Amplificateur
SUBWOOFER OUT
Salida de subwoofer
Sortie de caisson de grave
*
LINE IN
Entrada de linea
Entrée de ligne
