314 Español

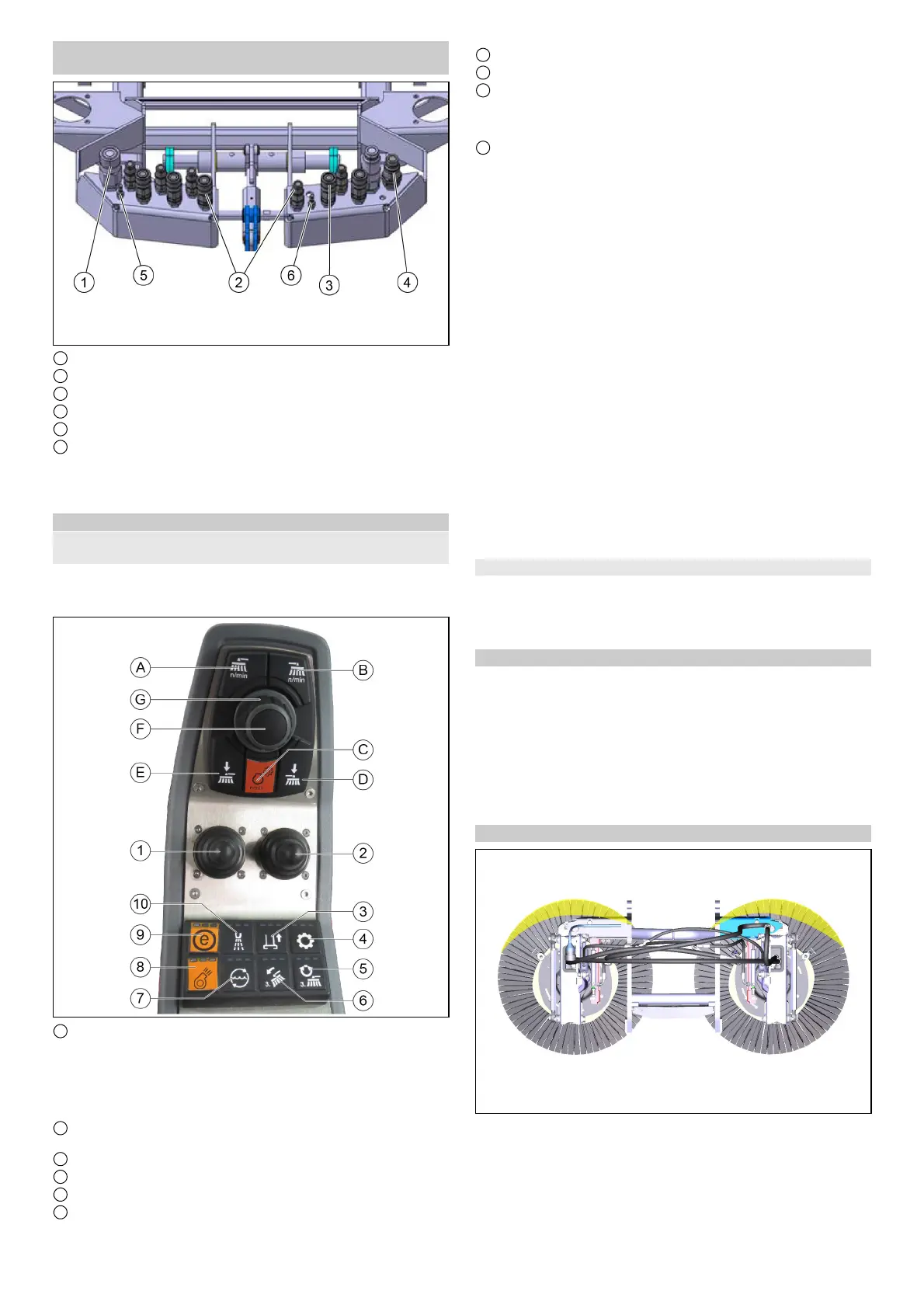

Conexión de las mangueras hidráulicas y las
mangueras de agua
1 Cepillos PTO
2 Girar boca de aspiración/cepillos de barrido
3 Elevar/bajar los cepillos de barrido
4 Cepillos PTO
5 Conexión de agua derecha
6 Conexión de agua izquierda
1. Conectar las mangueras hidráulicas conforme al marcado de
color.
2. Conectar las mangueras de agua izquierda y derecha.
Manejo
Asignación de aspiradora-barredora con sistema de barrido
de 2 cepillos (extraído)
Nota
Los indicadores de los interruptores se encienden cuando están
activados.
1 Joystick izquierdo
– Joystick hacia delante: Los brazos del cepillo bajan a la vez
y los cepillos laterales se ponen en marcha
– Joystick hacia detrás: Los brazos del cepillo suben a la vez
y los cepillos laterales se apagan
– Joystick hacia la izquierda/derecha: Los brazos del cepillo
giran a la vez
2 Joystick derecho
La tecla no está asignada
3 Elevar/bajar la boca de aspiración
4 Sistema hidráulico ON/OFF
5 La tecla no está asignada
6 La tecla no está asignada
7 Función de circulación de agua ON/OFF (agua reciclada)
8 Ventilador de aspiración ON/OFF
9 Función ECO
Activa el programa de trabajo completo.
PTO (cepillos laterales, ventilador de aspiración), agua fres-
ca, circulación de agua (agua reciclada)
10 Bomba de agua ON/OFF
Conmutación del sistema de barrido de 2 cepillos (extraído):
1 Conectar el encendido.
2 Pulsar F10 en el display del vehículo.
3 Pulsar F5 para seleccionar el sistema de barrido extraído.
Presión de empuje sobre el cepillo
En la pantalla una barra amarilla muestra una descarga de la pre-
sión de empuje sobre el cepillo.
Una barra roja muestra un aumento de la presión de empuje so-
bre el cepillo.
Tareas de conservación
1 Los puntos de lubricación existentes (racor de lubricación) es-
tán marcados.
Lubricarlos diariamente con grasa multiusos convencional.
2 Comprobar si los cepillos de barrido tienen las cuerdas y cin-
tas enrolladas y, en caso necesario, retirarlas.
3 Mantener las conexiones hidráulicas limpias y comprobar la
estanqueidad semanalmente.
4 Comprobar si los cepillos de barrido presentan desgaste y da-
ños y, en caso necesario, sustituirlos.
Ajuste de la superficie de barrido
1. Ajustar la superficie de barrido tal como se representa en la fi-
gura.
Izquierda: De 9:00 a 14:00 horas
Derecha: De 10:00 a 15:00 horas
(A) Selección del número de revoluciones de los cepillos de ba-
rrido, para ambos lados (izquierdo y derecho) a la vez
(B) La tecla no está asignada
(C) Régimen de revoluciones del motor
Pulsar para ajustar los valores
Nota
La potencia de aspiración dependerá del régimen de revolu-
ciones del motor ajustado.
1600 r. p. m. poca suciedad barrida
2200 r. p. m. suciedad normal
2500 r. p. m. suciedad severa e incrustada
(D) Sin conexión
(E) Tecla, presión de empuje de los cepillos laterales derecho e
izquierdo
(F) Tecla para guardar
Pulsar para guardar los valores o programas ajustados
(G) Botón giratorio
Pulsar para modificar los valores ajustados
