Conexión/Instalación
102
+
+
+
+
Al conectar a un amplificador externo, conecte
su cable de toma a tierra al chasis del coche para
evitar dañar la unidad.
Blanco/Negro
Gris/Negro
Verde/negro
Púrpura/Negro
Impedancia del altavoz: 4-8 Ω
Púrpura
Verde
Gris
Blanco
Para el altavoz
izquierdo de gama
media
Salida previa del subwoofer
Para el altavoz derecho
de gama media
Salida preamplificada de
rango medio
Para el altavoz
izquierdo tweeter
Salida preamplificada del
tweeter
Para el altavoz derecho
tweeter
Amplificador de
potencia
(accesorio opcional)
Cable RCA
(Se vende por separado)
Entrada
Altavoz
Presalida
NOTA
• Para más información sobre la configuración del
sistema de altavoces, consulte Configuración de
sistema de altavoces de 3 vías (P.90) en el
Manual de instrucciones.
• Para la configuración de los altavoces y la
configuración de la transición, consulte
Configuración del altavoz/transición (P.91)
en el Manual de instrucciones.
• Para más información sobre cómo conectar los
cables de los altavoces a terminales que no sean
los terminales para altavoz y los terminales de
salida previa, consulte Conexión del sistema
y de los componentes externos (P.102) y
Conectar los cables a los terminales (P.100).

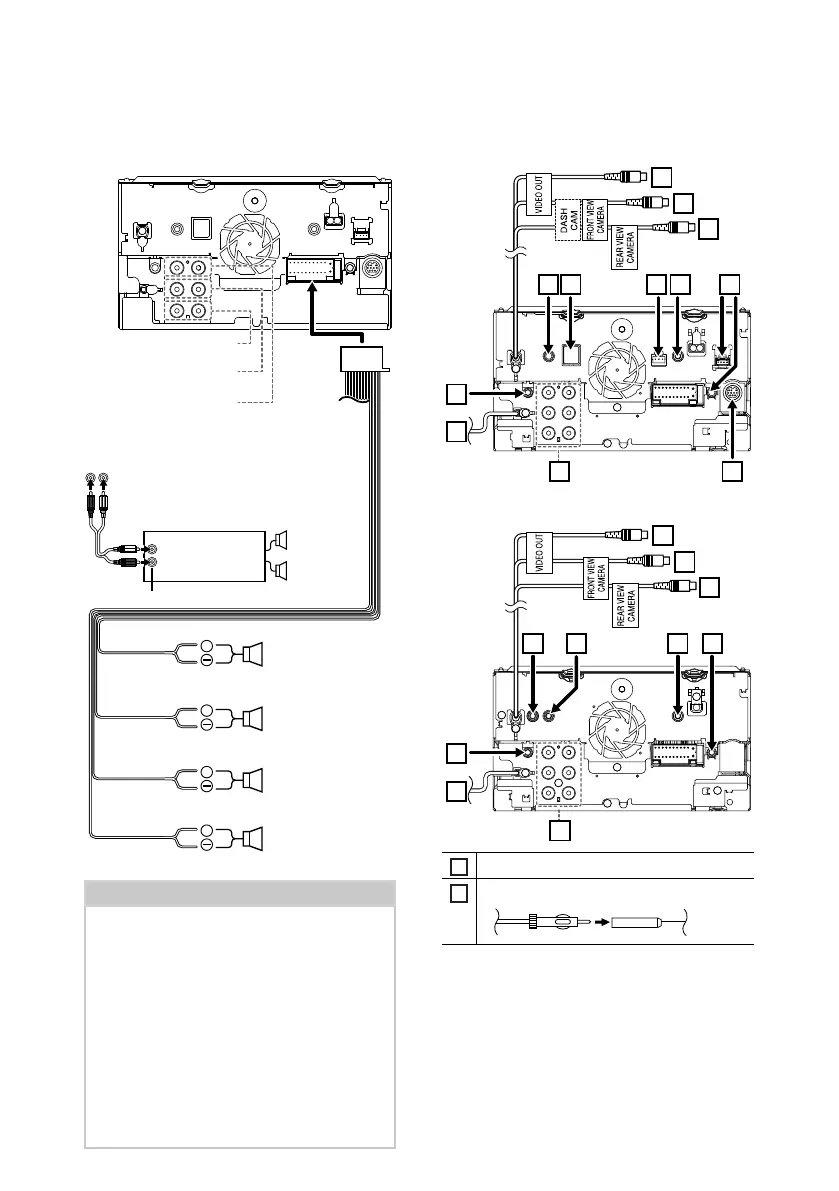

Ñ Configuración de sistema de
altavoces de 3 vías
● DDX9906XR / DDX8906S / DDX819WBTL
/ DMX906S
Ñ Conexión del sistema y de los
componentes externos
● Excepto DDX819WBTL
12
13
14
578910
2
1
3 4
● DDX819WBTL
2
1
3
710
12
15
14
11 6
1
Salida del audio AV (ø3,5 mini jack)
2
Entrada de antena FM/AM
