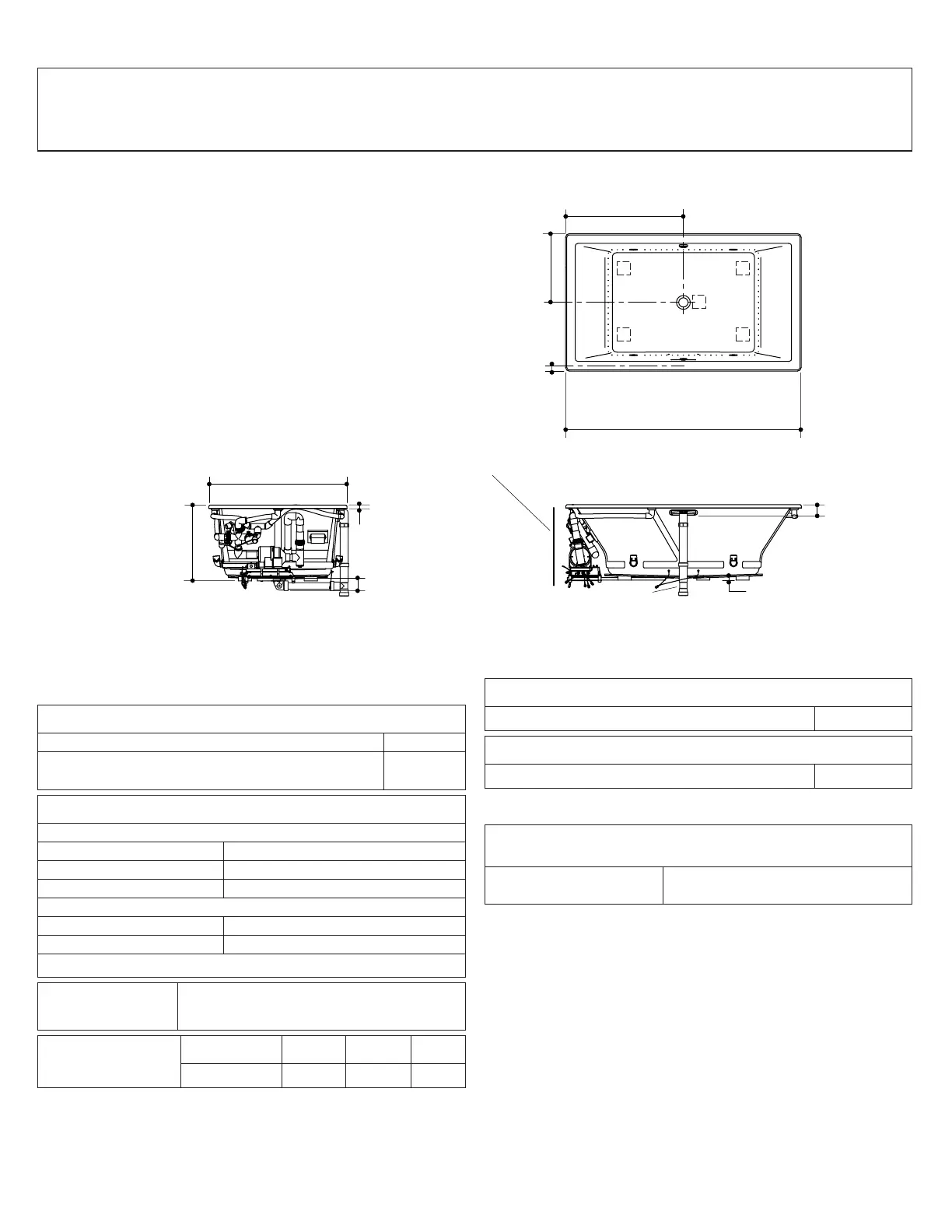

Guide de raccordement
Baignoire à jets d’air
Information sur le produit
Produit applicable:
Baignoire à jets d’air (non illustrée) K-1174-G
Baignoire à jets d’air avec chromathérapie
(illustrée)
K-1174-
GCR
Appareil sanitaire*:
Bassin de baignoire:
Espace du bassin, base 45-3/4″ (116,2 cm) x 32″ (81,3 cm)
Espace du bassin, dessus 66″ (167,6 cm) x 36″ (91,4 cm)
Poids 110 lbs (49,9 kg)
Au trop plein:
Profondeur d’eau 19″ (48,3 cm)
Capacité 139 gal (526,2 L)
* Mesures approximatives pour comparaison uniquement.
Découpe
d’encastrement
70-1/2″ (179,1 cm) x 40-1/2″ (102,9 cm)
Moteur-
souffleur/contrôle:
Chauffe-eau V Hz A
300 W 220-240 50/60 3
Accessoires nécessaires:
Drain de baignoire K-7272
Accessoires optionnels:
Kit de montage sous comptoir K-592
Branchement électrique requis
Circuit dédié requis, protégé par un Disjoncteur Différentiel de
Classe A (GFCI) ou un appareil de courant résiduel (RCD):
Moteur-
souffleur/contrôle:
220-240 V. 15 A. 50/60 Hz
Remarques
Installer ce produit selon le guide d’installation.
Le support du sol sous la baignoire doit pouvoir soutenir une
charge minimale de 42 lbs/pied carré (240 kg/m2).
L’alimentation d’eau chaude doit être d’une capacité de 70% ou
plus. Les installations varieront.
Un panneau d’accès au moteur-souffleur/contrôle est requis.
Les dimensions du meubles sont nominales et conformes aux
tolérances de la norme ANSI Standard Z124.1.2.
21"
(53,3 cm)
1-1/2"
(3,8 cm)
36" (91,4 cm)
72" (182,9 cm)
42" (106,7 cm)
2-1/4"
(5,7 cm)
1"
(2,5 cm)
23"
(58,4 cm)
2-1/2"
(6,4 cm)
1/2" (1,3 cm)
Aucun changement de mesures si connecté au
drain requis illustré. (K-7272)
Ø 1-1/2"
Accès contrôle du souffleur
34" (86,4 cm) l x
15" (38,1 cm) H max.
Kohler Co. 3 1087300-1-A
