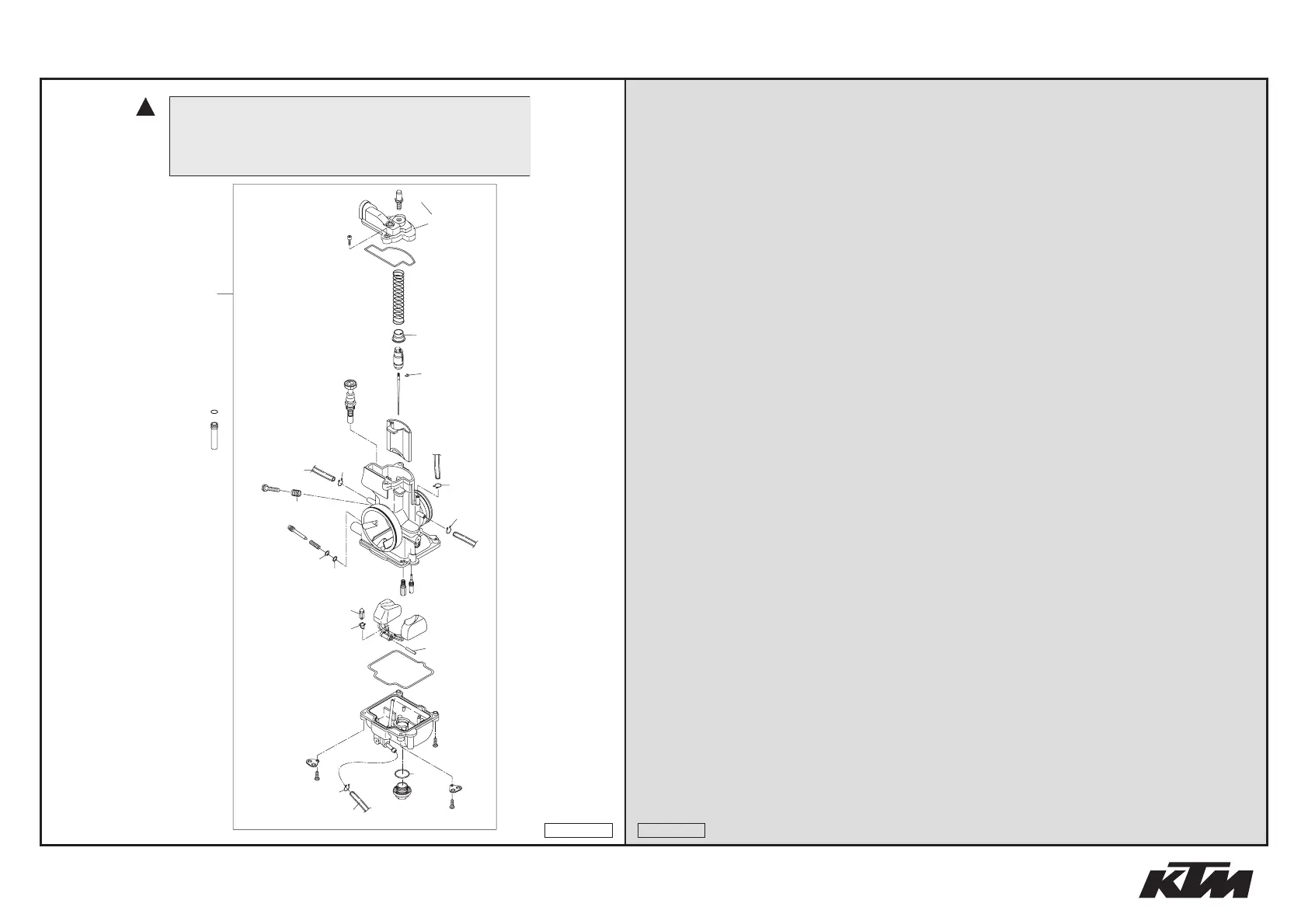

VERGASER KEIHIN PWK » CARBURETOR KEIHIN PWK
250-300 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 548.31.101.144 VERGASER PWK36-S AG 04 CARBURETOR PWK36-S AG 04 1
EXC+MXC EXC+MXC
1* 548.31.001.244 VERGASER PWK38-S AG 05 CARBURETOR PWK38-S AG 05 1
SX SX
7 545.31.607.035 LEERLAUFDÜSE GR.35 KEIHIN IDLE JET 35 KEIHIN 1
EXC+MXC EXC+MXC
7 545.31.607.038 LEERLAUFDÜSE GR.38 KEIHIN IDLE JET 38 KEIHIN X
7 545.31.607.040 LEERLAUFDÜSE GR.40 KEIHIN IDLE JET 40 KEIHIN X
7 545.31.607.042 LEERLAUFDÜSE GR.42 KEIHIN IDLE JET 42 KEIHIN 1
SX SX
7 545.31.607.045 LEERLAUFDÜSE GR.45 KEIHIN IDLE JET 45 KEIHIN X
7 545.31.607.048 LEERLAUFDÜSE GR.48 KEIHIN IDLE JET 48 KEIHIN X
7 545.31.607.050 LEERLAUFDÜSE GR.50 KEIHIN IDLE JET 50 KEIHIN X
8 573.31.008.000 STIFT SCHWIMMER ARM PIN FLOAT 1
9 573.31.009.000 SCHWIMMER KPL. FLOAT CPL. 1
10 548.31.010.000 DICHTUNG SCHWIMMERGEHÄUSE GASKET FLOAT CHAMBER 1
11 548.31.011.000 SCHWIMMERGEHÄUSE PWK38-S AG FLOAT CHAMBER PWK38-S AG 1
12 545.31.612.100 HALTEBLECH F. ENTLÜFTUNGSSCHL. RETAINING PLATE FOR BLEEDER 2
14 0016 040163 SK.BUNDSCHRAUBE M 4X16 SW=6 HH COLLAR SCREW M 4X16 WS=6 4
15 545.31.615.000 FEDER FÜR STELLSCHRAUBE SPRING FOR ADJUSTMENT SCREW 1
17 545.31.617.000 STELLSCHRAUBE ADJUSTMENT SCREW 1
18 546.31.118.000 FEDER SPRING 1
19 546.31.219.100 STELLSCHRAUBE M 5 ADJUSTMENT SCREW M 5 1
20 546.31.020.000 SCHWIMMERNADEL PWK 38 AG PJ FLOAT VALVE CPL. PWK 38 AG PJ 1
21 545.31.621.000 KLAMMER CLAMP 1
23 545.31.623.155 HAUPTDÜSE GR.155 KEIHIN MAIN JET 155 KEIHIN X
23 545.31.623.158 HAUPTDÜSE GR.158 KEIHIN MAIN JET 158 KEIHIN X
23 545.31.623.160 HAUPTDÜSE GR.160 KEIHIN MAIN JET 160 KEIHIN 1
EXC+MXC EXC+MXC
23 545.31.623.162 HAUPTDÜSE GR.162 KEIHIN MAIN JET 162 KEIHIN X
23 545.31.623.165 HAUPTDÜSE GR.165 KEIHIN MAIN JET 165 KEIHIN X
23 545.31.623.168 HAUPTDÜSE GR.168 KEIHIN MAIN JET 168 KEIHIN 1
SX SX
23 545.31.623.170 HAUPTDÜSE GR.170 KEIHIN MAIN JET 170 KEIHIN X
23 545.31.623.172 HAUPTDÜSE GR.172 KEIHIN MAIN JET 172 KEIHIN X
23 545.31.623.175 HAUPTDÜSE GR.175 KEIHIN MAIN JET 175 KEIHIN
X
23 545.31.623.178 HAUPTDÜSE GR.178 KEIHIN MAIN JET 178 KEIHIN X
05-548.31.0
10
1
7
9
bk
bl
bm
bm
bo
bo
bo
bp
br
bs
bt
ck
cl
cn
cp
cr
cs
ct
dk
dl
dm
do
dp
ep
eq
eq
eq
eq
er
er
er
et
fk
8
es
cq
fm
fn
hl
hm
ACHTUNG !!!
Vor dem Einbau des Vergasers, Bedüsung kontrollieren.
CAUTION !!!
Before mounting the carburetor, check the jetting.
05-548.31.0
