Lenze 8200 vector Mounting Instructions

Module de fonction (option)
Montage
6
EDK82EV113 DE/EN/FR 8.1
187
L
Instructions importantes
En version de base, les variateurs ne sont pas dotés de borniers de commande. Pour
équiper le variateur de borniers de commande, différents modules de fonction E/S peuvent
être enfichés sur l’interface FIF.
Déclipser le module de fonction uniquement si le démontage s’impose (exemple : échange
du variateur).
Le connecteur à broches dans lequel est enfiché le module de fonction sert à compléter
l’appareil. Il n’est pas conçu pour enficher et retirer fréquemment le module de fonction !

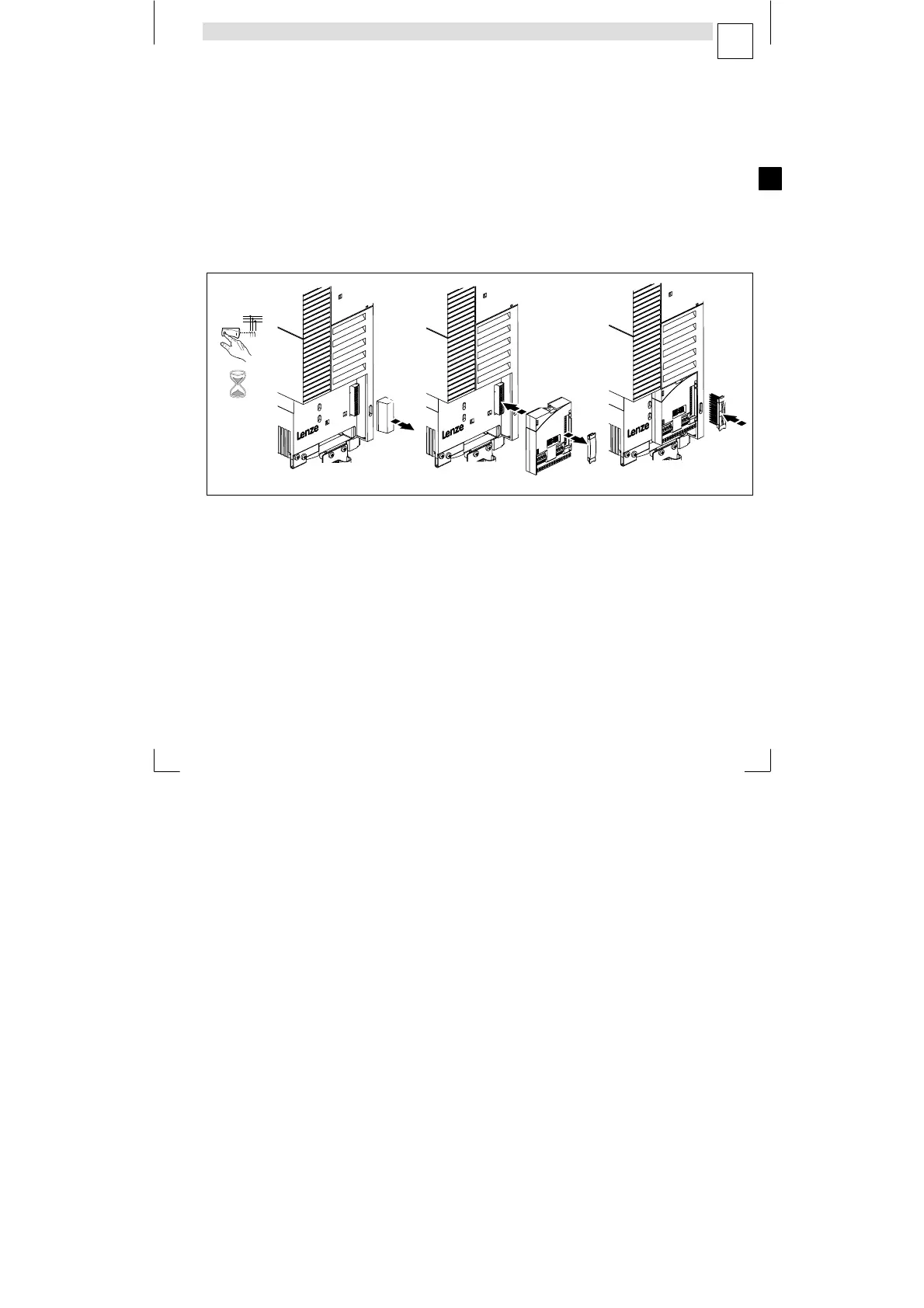

Montage des modules de fonction
3min
OFF
 
2
3
1
0
−45− 8200vec072
1. Couper le variateur du réseau et attendre 3 minutes au minimum !
2. Enlever le capot de protection FIF  (le conserver précieusement).
3. Enlever le capot de protection  du module de fonction.
4. Enficher le module de fonction  sur l’interface FIF.
5. Enficher le connecteur à broches  dans la barre de contacts du module de fonction
jusqu’à ce qu’il s’emboîte parfaitement.
6. Câblage : voir instructions de montage du module de fonction
Artisan Technology Group - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisantg.com

Lenze 8200 vector Specifications

General

Category	DC Drives
Series	8200 vector
Enclosure Rating	IP20
Control Method	Vector control
Communication	CANopen, DeviceNet, Profibus
Protection Features	Overcurrent, overvoltage, undervoltage, overtemperature, short circuit
Humidity	< 95 % non-condensing
Operating Temperature	0 to +45 °C (derating above 40°C)
